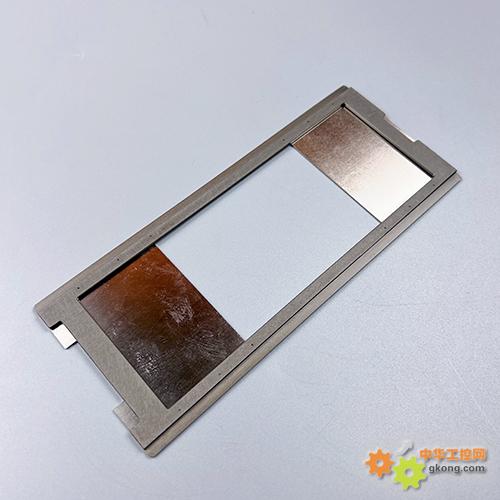

一、 核心挑戰與設計目標
Mini LED的特性（芯片尺寸50-200μm，間距0.1-1.0mm）決定了其載具面臨前所未有的挑戰：
超高精度：需要亞微米級的定位和重復定位精度，以防止芯片與基板焊盤對位偏差。
超低熱變形：在封裝固化的高溫工藝中，載具與基板（通常為BT、玻璃、硅基板）的熱膨脹系數（CTE）匹配至關重要，否則會導致批量性對位失效。
潔凈度：微米級的塵埃顆粒都可能導致一顆或多顆Mini LED芯片失效，造成致命缺陷。
傳熱：用于固化的載具需要提供快速、均勻的溫度場，以確保環氧樹脂或硅膠的固化質量一致。
真空吸附穩定性：Mini LED芯片非常小，需要穩定且均勻的真空吸附來固定芯片，任何泄漏或壓力不均都會導致“飛芯”或吸附不起。
設計目標：打造一個具有高精度、高熱穩定性、高潔凈度、高可靠性的載具平臺，以滿足Mini LED COB封裝中的固晶、焊接、封裝固化、測試等全流程或關鍵工藝需求。
二、 載具關鍵設計與材料選擇
1. 載具基材 (Core Material)
材料選擇是應對熱變形挑戰的核心。
：低CTE復合材料
碳纖維復合材料 (CFRP)：CTE可調整為與硅芯片或玻璃基板接近（~3-7 ppm/°C），重量極輕、剛性、熱變形極小。是高端Mini/Micro LED載具的主流選擇。表面需進行特殊涂層處理以達到所需的平整度和耐磨性。
殷鋼/因瓦合金 (Invar)：鐵鎳合金，CTE極低（~1.5 ppm/°C），熱穩定性無可挑剔。缺點：重量非常大、成本高、加工難度大。適用于對熱變形有極端要求的場景。
次選：高級金屬
不銹鋼 (SUS430等)：CTE相對較低（~10 ppm/°C），成本適中，易于加工和清潔。但其CTE仍遠高于硅芯片（2.6 ppm/°C），需通過精密設計補償。
鋁合金 (6061等)：CTE較高（~23 ppm/°C），不推薦用于直接接觸產品的高溫工藝。但可用于載具的底層支撐結構。
2. 超高精度定位系統 (Positioning System)
基準邊與定位銷：采用“兩銷一面”的經典定位原理。一個圓柱銷（限制X/Y）和一個菱形銷（限制旋轉），與基板上的精密工藝孔配合。銷的材質為硬質合金或陶瓷，耐磨且尺寸穩定。
真空吸附系統：
多區獨立微孔陣列：載具表面加工有數以千計的微型真空吸附孔（孔徑0.1-0.3mm）。設計為多個獨立可控的真空區域，即使局部泄漏也不會導致整個載具真空失效。
腔體吸附：對于更小尺寸的基板，也可采用腔體吸附，但需確保密封槽的精度，使用特殊的硅膠或氟橡膠密封圈。
平整度與表面處理：載具工作面需經過研磨、拋光，平整度要求通常小于±5μm，表面粗糙度Ra < 0.4μm，確�；逦胶鬅o翹曲。
3. 熱管理設計 (Thermal Management)
對于加熱/固化載具：
內置熱板：集成高性能加熱管和多個高精度PT100溫度傳感器，形成閉環控制。
均溫性：是核心指標。通過熱仿真優化加熱管布局和載具厚度，確保工作表面溫度均勻性±1°C以內。
對于測試載具：
可能需要水冷或TEC制冷來控制測試過程中的芯片結溫，確保光電參數測試的準確性。
4. 潔凈度與防污染設計 (Cleanliness)
表面涂層：采用鎳磷鍍（Ni-P）、特氟龍（Teflon）涂層或陶瓷涂層。這些涂層硬度高、表面能低、不易掉粉、且易于清潔。
無陷阱設計：結構設計避免死角、盲孔和狹縫，防止顆粒物積聚。所有邊角采用 large半徑圓角過渡。
專用清潔流程：載具需定期在千級或百級無塵室中，使用專用無塵布和溶劑（如IPA）進行清潔。
三、 典型載具類型及應用工位固晶/貼片載具 (Die Bonding)
功能：高精度固定基板，供固晶機拾取芯片并貼裝。
要求：等級的定位精度和真空穩定性。通常不加熱或僅輕微預熱。
回流焊/共晶載具 (Reflow/Eutectic Bonding)
功能：承載基板通過回流焊爐，完成芯片與基板的焊接。
要求：的熱穩定性和抗蠕變性。材料必須能承受260°C以上的高溫且不變形。殷鋼或碳纖維復合材料是。
點膠與封裝固化載具 (Dispensing & Curing)
功能：固定基板進行熒光膠涂覆，并在高溫下固化封裝膠體。
要求：優異的溫度均勻性。通常集成加熱器，表面涂層需防粘，便于脫模。
光學測試與老煉載具 (Test & Burn-in)
功能：為Mini LED模塊提供電連接、散熱和環境控制，進行光電性能測試和可靠性考核。
要求：集成高性能探針模塊（pogo pin）、散熱系統（水冷/TEC）和屏蔽設計（防電磁干擾）。
四、 智能化與趨勢RFID集成：在載具中嵌入RFID標簽，用于在MES系統中追蹤載具的身份、使用次數、維護歷史和當前狀態，實現全生命周期管理。
嵌入式傳感器：集成溫度、壓力、真空度傳感器，實時監控工藝狀態，實現預測性維護。
自動化對接：設計標準機械接口（如SMIF標準），與AGV和自動化生產線無縫對接，實現全自動上下料。
總結與建議
設計Mini LED COB封裝載具是一項涉及材料科學、精密機械、熱力學和自動化的系統工程。
材料是基礎：碳纖維復合材料（CFRP）因其輕量化、低CTE和高剛性的綜合優勢，已成為高端應用的。
精度是生命：亞微米級的定位和微米級的平整度是保證良率的底線。
熱管理是保障：無論是加熱還是冷卻，均勻性和穩定性都是確保工藝一致性的關鍵。
潔凈度是前提：必須從材料、涂層、設計和管理多維度控制顆粒污染。
|
