電視背光COB模塊的生產特點決定了治具的設計方向：
大尺寸與高精度并存：治具的尺寸可能超過1米，但需要保證整個平面范圍內的超高平整度和對位精度，以應對數千甚至上萬顆Mini LED的固晶和焊接。
生產節拍：電視是消費電子產品，產量巨大，治具必須支持高速、自動化生產，換型時間要極短。
均溫性要求：在回流焊和封裝固化過程中，大尺寸基板（如BT板、玻璃基板）上的溫差必須控制在極小的范圍內（如±2°C以內），否則會導致局部焊接不良或固化不均。
防翹曲與應力控制：大尺寸薄型基板在高溫下極易翹曲，治具必須能有效抑制翹曲，并在夾持時避免產生內應力。
防塵：任何微米級的顆粒物掉落在基板上，都可能造成一顆或多顆Mini LED失效，形成暗點，導致產品報廢。
設計目標：打造一個大尺寸、高剛性、高平整度、熱管理的治具平臺，以滿足Mini LED背光模塊的固晶、焊接、封裝、測試全流程自動化生產需求。
二、 治具關鍵設計與材料選擇
1. 治具基板材料：剛性與熱穩定性的基礎
：碳纖維復合材料（CFRP）
超低熱膨脹系數（CTE）：可與玻璃基板匹配，從根本上解決熱過程導致的形變和對位偏移問題。這是其優勢。
高比剛度：重量極輕（是鋁的1/2，鋼的1/5），但剛性，自身不易變形，保證了大尺寸下的平整度。
低熱容量：升溫和降溫更快，更節能，有利于提高生產節拍。
優勢：
表面處理：需進行精密打磨拋光并涂覆特殊涂層（如環氧樹脂涂層），以達到所需的平整度、硬度、耐磨性和防靜電特性。

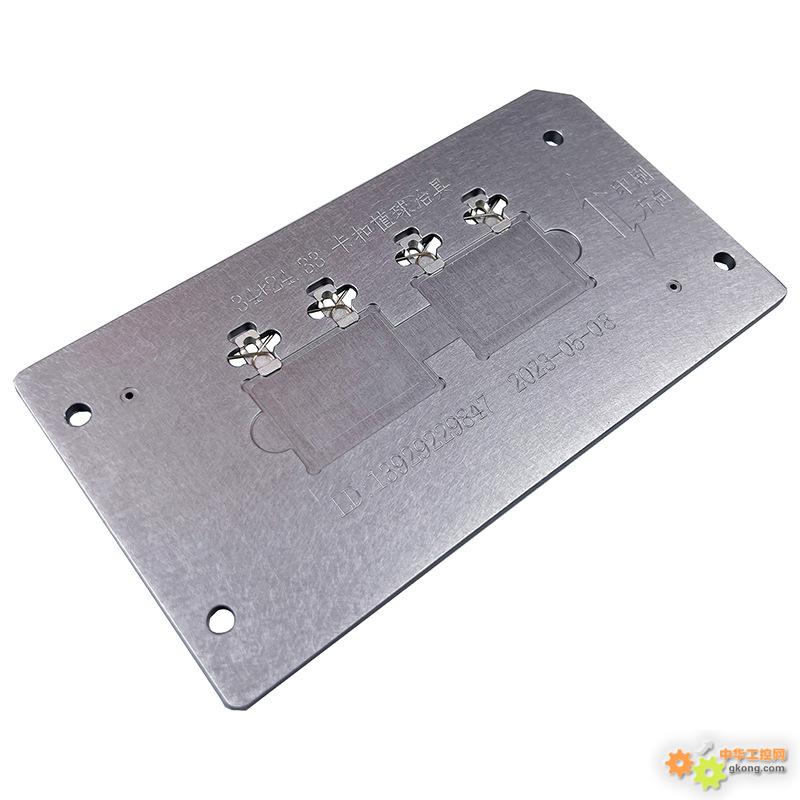

次選：高強度鋁合金（如6061-T6）
優勢：成本較低，易于加工，導熱性好。
劣勢：CTE較高（~23 ppm/°C），與玻璃（~4 ppm/°C）差異大，在高溫工藝中因熱膨脹不匹配可能導致問題。重量較大。
應用：可用于尺寸較小、精度要求稍低的電視背光模塊，或用于治具的底層支撐框架。
2. 真空吸附系統：大面積均勻固定
多腔室獨立分區設計：這是大尺寸治具的核心技術。將治具的真空吸附區域劃分為多個獨立的腔室（例如3x3或4x4網格），每個分區有獨立的真空接口和閥門控制。
優點：
可靠性：即使某個分區發生泄漏（如基板破裂），其他分區仍能保持真空，不會造成整板基板移位，僅損失局部區域。
適應性：可適應不同尺寸的基板，只需開啟對應區域的真空即可。
強吸附力：分區設計可以更地抽取真空，快速獲得所需的吸附力。
微孔陣列：吸附孔為微米級小孔，均勻分布在治具表面，確保吸附力均勻，避免基板局部變形。
3. 熱管理系統：保證工藝均勻性
對于回流焊/固化治具：
內置均熱板：在碳纖維或鋁基板內埋設大面積加熱管和高精度PT100溫度傳感器陣列，實時監控整個治具面的溫度分布。
閉環溫控：PLC系統根據傳感器反饋，動態調節各區域加熱管的功率，實現整個大尺寸工作面的超高溫度均勻性（±1~2°C）。
對于測試治具：
可能需要集成水冷系統來模擬電視實際工作時的散熱條件，并進行長時間的老煉測試（Burn-in）。
4. 定位與防呆設計
機械定位：采用精密定位銷與基板上的工藝孔配合。對于大尺寸基板，通常采用“一面兩銷”加若干輔助支撐柱的方式。
視覺定位基準點：在治具上加工高對比度的視覺標記（Fiducial Mark），如陶瓷基準點。自動化設備（固晶機、焊線機）的相機通過識別這些治具上的標記，與基板上的標記進行綜合計算，補償機械誤差，實現超高精度對位。
防呆設計：治具和基板采用非對稱定位設計，防止操作員或機器人放錯方向。
三、 典型治具類型及應用工位固晶治具 (Die Bonding Fixture)
核心：超高平整度、高精度真空吸附、視覺基準。主要功能是固定基板，供固晶機高速、地貼裝數萬顆Mini LED芯片。
回流焊治具 (Reflow Soldering Fixture)
核心：超高熱均勻性、低CTE、防氧化。承載基板通過回流焊爐，完成芯片與基板的焊接。材料必須耐高溫，且熱變形極小。
封裝點膠與固化治具 (Dispensing & Curing Fixture)
核心：溫度均勻性、防粘性。用于固定基板進行光學膜材（如量子點膜）的貼附或封裝膠的固化。工作面需有特氟龍等防粘涂層。
光學測試與老煉治具 (Test & Burn-in Fixture)
核心：電連接可靠性、散熱、屏蔽。
集成數萬點級的彈簧探針模塊，與背光模塊的電極接觸，進行點亮測試、光電參數測試和可靠性考核。
治具通常需要遮光設計，防止測試時相互干擾。
四、 自動化與智能化集成自動化接口：治具需設計標準的機械定位接口（如錐形銷孔、卡槽）和氣路/電路快換接頭，以便被AGV（自動導引車）或六軸機器人自動抓取和定位到不同設備上。
RFID追溯：嵌入高溫RFID標簽，記錄治具ID、使用壽命、維護記錄以及當前承載的產品信息，與MES系統聯動，實現全流程追溯。
狀態監控：集成真空傳感器、溫度傳感器，實時監控治具工作狀態，數據上傳MES，實現預測性維護。
總結與建議
 電視背光COB治具是典型“大而精”的裝備，其技術核心在于解決尺寸、精度和熱管理之間的矛盾。
材料是王道：碳纖維復合材料（CFRP）因其無可替代的低CTE、高剛度、輕量化特性，已成為高端大尺寸Mini LED背光治具的之選，盡管其成本較高。
分區真空是必需：對于大尺寸面板，多腔室獨立真空系統是保障生產良率和設備的基礎設計。
均勻性是關鍵：無論是溫度場還是真空吸附力場，其均勻性直接決定了終產品的均勻性和良率。
自動化集成：治具必須是自動化產線中的一個智能節點，而不僅僅是一個簡單的托盤。
|
