無論您提供的是實物樣品、詳細圖紙還是3D模型，我們均采用五軸CNC精密加工+三維掃描技術，確保治具的每一個細節（定位孔、吸附槽、散熱結構）與您的設備及芯片規格完全匹配，實現零誤差安裝與使用。
超凡材料，應對極限工況
鈦合金/航空鋁：針對高速離心場景，提供超高強度、輕量化且熱穩定性的解決方案，確保萬轉轉速下動平衡等級≤G2.5，無振動無噪音。
防靜電復合材料：表面電阻值可控（10^6-10^9Ω），避免靜電擊穿敏感芯片，保護產品良率。
工藝創新，壽命倍增
關鍵接觸面采用納米鍍層工藝，耐磨性提升3倍，長期使用無磨損變形。
一體化結構設計，避免螺釘松動或組件老化，保障治具超長使用壽命與穩定性。
免費打樣，零風險驗證
首次合作提供免費打樣服務！您可先驗樣品再決策，親眼見證治具與設備的契合度、精度表現及操作效率，確保滿意后批量定制。

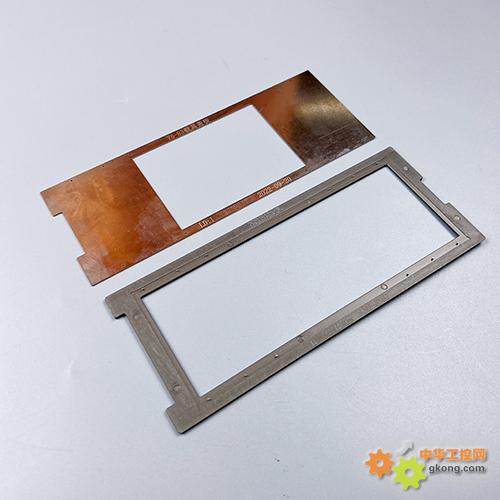

我們的核心能力產品范圍：COB芯片離心固定治具、LED固晶工裝載具、SMT貼片夾具、波峰焊載具等全系列非標治具定制。
加工精度：尺寸公差±0.01mm，動平衡精度≤G2.5，滿足ASM、新益昌等主流固晶機要求。
交付周期：打樣3-5天，批量訂單7-12天急速交付，支持加急需求。
合作流程提供需求：寄送樣品或圖紙（需包含設備型號、芯片尺寸、工藝要求）。
方案評估：工程師24小時內出具技術方案與報價（免費）。
免費打樣：確認方案后制作樣品，寄您試機驗證。
批量生產：樣品確認后快速投產，全程品質跟蹤。
立即行動，解鎖生產！
點擊咨詢或致電，即可享受：
免費技術方案：工程師一對一溝通，提供定制化設計建議。
免費打樣：零成本體驗高精度治具帶來的品質提升。
終身維護：訂單治具享受終身技術支持和維修服務。
|
