上海波創/DALSA IPD信封2D碼檢測方案
上海波創電氣有限公司
收藏本文     查看收藏
應用說明
檢測產品
信封檢測
銷售聯系人:
IPD 銷售聯系方式:

郵箱：
電話：


檢測要求
需要檢測的產品是一種商用信封，目的是讀取2D碼的信息并與信封上印刷的信息相比對。

解決方案
采用一個標準的VA20系統進行測試. 信封上的開口在采用恰當?shù)恼彰鞯姆绞綍r使圖像有了較好的對比度，定位以及信封的存在檢測都是用定位工具來實現的。具體做法是使用尋找信封的開口及邊緣上的
水平和垂直線來確定，然后2D碼的讀取工具來讀取2D碼的內容。
檢測時間在60ms以內，完全符合客戶的要求。
檢測詳細參數:
相機:
鏡頭:
光源:
工作距離:
其他:
標準 TM2
Fujinon 16 mm 鏡頭（無連接環，視野范圍2英寸)
Ai RL1660 暗視場環形光; 24V 常亮
相機工作距離 (工件到鏡頭) – 5.5”
光源工作距離 (工件到光源) = 1.0"
在這個案例中信封被自動送到檢測工位. 當信封處于檢測位置時一個傳感器會給VA20一個觸發信號
VA20的檢測結果（通過/剔除信號）及2D碼的讀取結果通過串口傳送給PLC

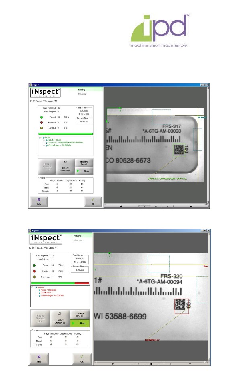

截屏:

水平和垂直的直線的交點給讀碼工具做了定位同事也檢測到信封的窗口的存在與否
如果定位工具找不到窗口的邊
緣那么就為不良品
