上海波創/DALSA IPD剃須刀片檢測方案
上海波創電氣有限公司
收藏本文     查看收藏
剃須刀片的檢測
檢測描述:
需要檢測的工件是一個標準的剃須刀片. 樣品的尺寸為 59 x 19mm. 檢測的目的是檢測刀片有沒有裝歪（安裝好的刀片應該是19mm），只需要單點檢測刀鋒部分的高度
概述:
在本案中使用 iNspect的檢測系統。僅僅使用距離檢測工具。所以推薦使用iGauge工具，本案測量比較簡單，唯一的技巧是調整光源的角度使檢測的邊緣對比更加鮮明，
垂直方向的視野范圍是 7.5mm. 用一個標準分辨率的相機，得到的像素尺寸是0.0156，1/10的分辨率為0.0016mm，假定公差為+/- 0.04mm,，測量系統的公差為0.004mm，在這個視野范圍的精度可以很好的滿足要求
硬件列表:
•
•
•
•
相機:
JAI CV-A11
鏡頭:
標準 Tamron 25mm 鏡頭（配10mm連接環）
光源:
Fostec 白色平板光源
工作距離:
鏡頭到工件距離≈ 50mm
視野范圍 ≈ 10mm x 7.5mm
像素尺寸 ≈ 0.015625 mm
•
解析度 1/10 像素精度≈ 0.0016 mm
1/10
480
0.0040
假定精度 (像素分割)
垂直像素數
換算出的測量精度
視野范圍
精度=
像素尺寸 *
0.1    像素
解析度
公差/解析度
7.5
0.015625
0.0016
2.56
上海波創電氣有限公司

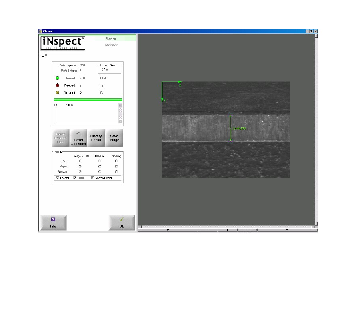

檢測截屏
