上海波創/DALSA IPD瓶口檢測及字符讀取方案
上海波創電氣有限公司

應用說明

檢測要求

3 個相機檢測塑料瓶
銷售聯系人:邱亮
IPD 銷售聯系方式:15801978129
上海波創電氣有限公司

應用說明

除草劑在注入瓶子之前要驗證是否和瓶子上的標簽所包含的信息一致.
瓶口螺紋可能存在不良同樣可能存在密封不良的缺陷，這些缺陷都要被檢出來

解決方案:

我們選擇了VA40帶3個相機的系統并使用了比較簡便的Inspect軟件. 一個相機被安裝在和旋轉軸

成90度方向上用來檢測標簽上的字符內容，另外一個相機只使用測量距離的工具來檢測螺紋，第三個相機從上面檢測密封面用圓形工具測量直徑，最大最小直徑

硬件配置:

部件型號
VA40-03-C53-1
A-LEN-FUJ-9
A-LEN-FUJ-35
A-MP-DAL401-0
A-MP-BL410-0
A-MP-FL301-0

描述

VA-40 視覺系統帶3個TM2 640X480的相機
5米的相機連接線

9MM 鏡頭
35MM 鏡頭
4” DOAL 紅色LED 光源
5” x 5” 紅色LED背光源
2.5” x 2.5” 紅色LED面光源

數量
1
2
2
1
1
1

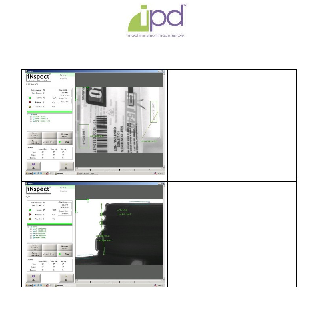

截屏:

好的標簽.
概述: OCR 工具讀出每個字符.
視覺定位:
使用9mm 的鏡頭. 鏡頭末端到標簽的距離是9
英寸，工件底部到鏡頭尾端的距離是5.25英寸
2.5” x 2.5”的面光源距離工件底部9英寸的距離
與標簽成30度角度打光
好的螺紋.
概述: Tip 工具定位螺紋的尖端，Distance工
具測量螺紋尖端到密封表面的距離以及到把手的
距離
視覺定位:
使用35mm的鏡頭，鏡頭尾端到瓶口表面的距離
是11.25英寸，工件的底部到鏡頭的尾端的距離
是14英寸，5” x 5”的背光源安裝在瓶子后面6
英寸處。 .
截屏:

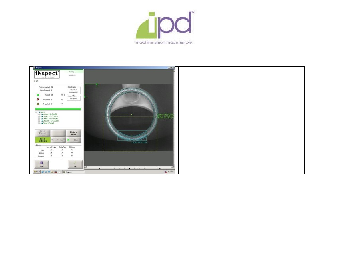

好的密封面.
概述: 定位工具是使用一個Circle工具圍繞密
封面，平均直徑，最大及最小直徑就被測量
出來
視覺定位:
使用9mm的鏡頭. 鏡頭尾端到密封面的距離是
7.25英寸
4” DOAL 光源被安放在鏡頭及工件之間
