上海波創/DALSA IPD密封墊檢測方案
上海波創電氣有限公司
收藏本文     查看收藏

應用說明

檢測目標

薄膜檢測

銷售聯系人:

IPD 銷售聯系方式:

檢測描述

檢測目標是一系列瓶蓋–每個里面都想注射器一樣有密封膜，目的是檢測這些密封膜，保證它能夠被正確的安裝

解決方案:

使用iNspect軟件來檢測. 表面檢測工具可以把薄膜安裝不當時產生的皺紋及劃傷檢測出來。檢測程序的基本構架是一樣的，但是對于每種顏色的產品使用不同的光源時要調整一些參數。另外三種不同尺寸的產品需要三個不同的鏡頭，每一個鏡頭都對應一個相機

詳細信息:

相機:

鏡頭:

3個TM2 相機

小尺寸(0.44英寸直徑，銀色) - Fujinon 50 mm 鏡頭（附 5mm 連接環）

中等尺寸 (1.06英寸直徑，白色，紅色，綠色) - Fujinon 25 mm 鏡頭無連接環

大尺寸 (1.56英寸直徑，紅色)  - Fujinon 16 mm 鏡頭無連接環

光源

系統:

工作距離:

3個Ai的白色環形燈 RL2036 （24V常亮）

一個 VA-40 （支持 3 相機）

工作距離(工件到鏡頭) = 大尺寸及中等尺寸為9.5尹存, 小尺寸為10.75英寸

光源工作距離 (工件到光源) =大尺寸為3.75英寸, 中等尺寸及小尺寸為2.5英寸

水平視野范圍 = 2.0英寸

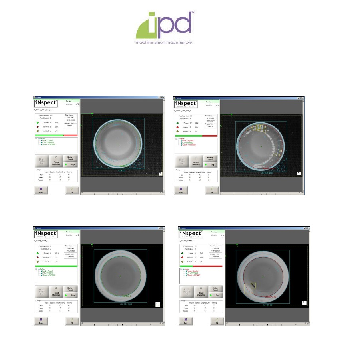

截屏:




不同尺寸的工件選用不同的鏡頭從而得到合適的視野范圍.

小尺寸的工件良品和不良品檢測截屏.

中等尺寸的工件良品和不良品的檢測截屏.
