維控HMI在插針機上的應用
一、簡介
插針機是通過電機帶動主軸旋轉，而主軸上的凸輪則可將裝在插針模具上的針頭上下移動進行插針的機器。
二、特點
全自動插針機型，組裝難度不大、維修難度不高、操作也簡單、工作效率高，并且實現了全自動化。
觸摸屏采用維控777A系列，雙串口，與三菱3U系列PLC通信。
工程界面功能豐富，包括參數設定、機器運行操作、狀態監控以及幫助說明等。
三、組成部分

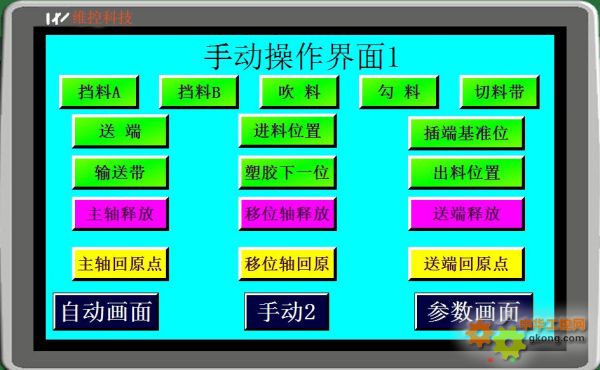

1、HMI部分，如圖1所示為手動操作畫面，供用戶做調機用。
圖1 手動操作畫面

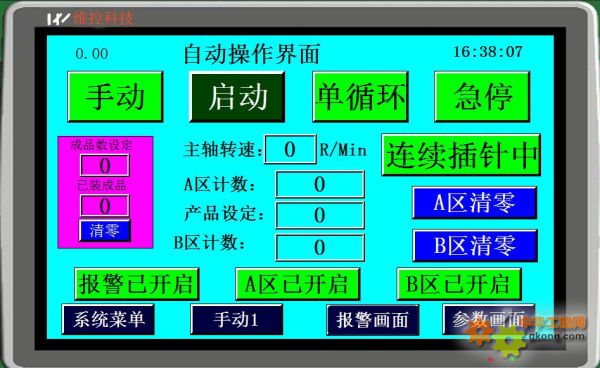

如圖2所示為自動操作畫面，供用戶啟停工序，并且可以選擇相關的模式。
圖2 自動操作畫面

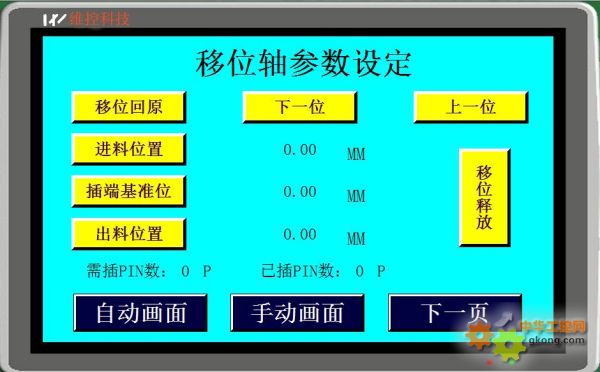

如圖3所示為參數設定畫面，用于設定相關參數。
圖3 參數設定畫面
此外，還有報警畫面、I/O監視、幫助說明等畫面，讓整個界面工程豐富多樣。
四、結束語
全自動插針機對于電子行業來說是非常實用的，其操作簡單、工序穩定等特點獲得了眾多電子廠商的親睞。維控觸摸屏在插針機上的應用，從色彩到功能，都很好地滿足了工藝需求。
