維控人機界短信控制方案
摘要：本方案重點介紹了維控觸摸屏的短信控制方案。維控觸摸屏通過與GRM200短信報警控制器連接，可以使控制系統達到遠程短信控制，遠程短信報警，遠程催款，遠程維護的目的。

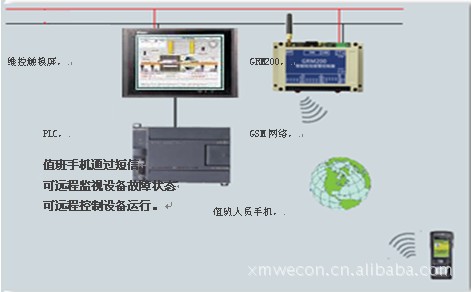

連接方法：
維控觸摸屏和GRM200通過485總線連接，GRM200作為MODBUS從機。維控人機界面作為MODBUS主機。
GRM200插入手機SIM卡，即可以接收值班人員發送的短信，或者主動發送短信給值班人員。
GRM200可以使用移動，聯通，電信的手機卡，只要任何有手機信號的地方，值班人員都可以隨時控制設備的運行，并獲取設備的運行狀態。
以下控制方案均采用上述的連接方式。
遠程短信控制
控制功能：
值班人員可以通過發短信的方式遠程控制設備的啟�；蛘咝薷臋C(jī)器的運行參數，如空調的設定溫度，制冷制熱模式。
實現原理：
1：用戶通過手機發送短信給短信控制器GRM200，如 “設定溫度=23”
2:GRM200收到短信后，MODBUS寄存器 設定溫度修改為23
3：維控觸摸屏作為MODBUS主機，通過485，讀到GRM200從機MODBUS寄存器修改后的值。
4：維控觸摸屏將修改后的寄存器值，發給PLC，從而實現溫度的修改。
5：設定成功后，GRM200回送執行報告給用戶，“設定溫度=23度，成功執行！”

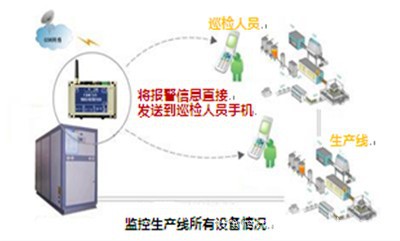

遠程短信報警
報警功能：
當設備出現故障時，GRM200將報警短信主動發送到值班人員手機，實現無人值守。
可以配置多個值班人員手機，GRM200可以先撥號，再發短信，提醒值班人員。
對于高優先級的報警，GRM200可以要求客戶回送確認短信，否則定時撥打值班人員手機，并重復發送報警短信。
實現原理：
1：GRM配置報警閥值，如電流閥值50A。
2;維控觸摸屏讀取連接PLC的實測電流閥值。
3:維控觸摸屏將實測電流值通過MODBUS通訊，寫入GRM200.
4:GRM200發現實測電流值>配置閥值，向值班人員發生報警短信。

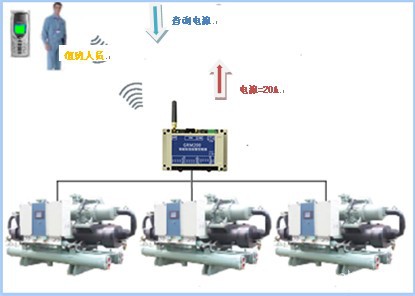

遠程短信查詢
查詢功能：
GRM200定時發送設備的信息給值班人員手機，如每隔1個小時發送設備的電流。
值班人員可以主動發短信給GRM200，查詢當前設備的信息。
實現原理：
1:維控觸摸屏讀取連接PLC的寄存器信息，如當前實測電流值。
2:維控觸摸屏將實測電流值通過MODBUS通訊，寫入GRM200.
3:定時時間到，GRM200向值班人員發送設備的電流值。
4:若GRM200接受到值班人員的查詢命令，則發送當前的電流值給值班人員。

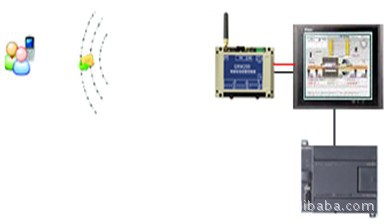

遠程設備催款
控制功能：
設備廠商可以通過發短信的方式，隨時啟用或者禁用已經售出的設備，以達到收回尾款的目的。
實現原理：
1：用戶通過手機發送短信給短信控制器GRM200，如 “設備使能=0”。
2：GRM200收到短信后，MODBUS寄存器“設備使能”修改為0。
3：維控觸摸屏作為MODBUS主機，通過485，讀到MODBUS寄存器修改后的值。
4：維控觸摸屏將修改后的寄存器值，發給PLC，PLC讀到此值后，即可停機催款。
5：若客戶付清余款，用戶可以通過手機發送短信給GRM200，如 “設備使能=1”，催款完畢后，SIM卡可以不再充值。

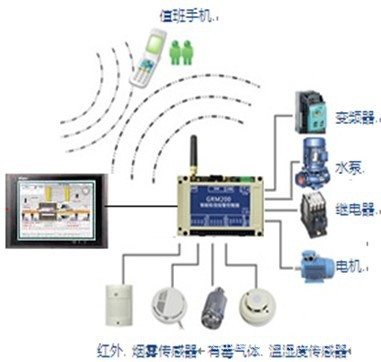

其他功能
除去遠程短信功能外，GRM200本身具有豐富的輸入輸出和模擬量接口和強大的組態編程功能，可以和維控觸摸屏配合使用，降低PLC系統成本。
功能1：
GRM200本身自帶4路數字輸入，4路數字輸出，及4路模擬量，可以和維控觸摸屏配合，作為PLC使用，組成一個完整的控制系統，可通過屏或者手機短信控制各種輸出，查看報警。
功能2：
GRM200本身自帶4路數字輸入，4路數字輸出，及4路模擬量，可以和維控觸摸屏配合，作為PLC的擴展模塊，大大降低系統的成本。
總結
得益于GRM200和維控觸摸屏強大的編程能力，將兩者加以結合，可以實現強大的遠程控制功能。該方案無需鋪設通訊電纜和現場值班人員，降低了系統建設成本和維護成本，是提高工作效率，保障設備安全的創新方案。
