DP-AI4 模擬量輸入模塊使用說明
一、性能參數
1.1. 通訊接口:
· 標準PROFIBUS通訊接口
1.2. 模擬量輸入特性
· 輸入點數:4,分為A、B兩組,每組2路
· 輸入類型:差分輸入
· AD分辨率:12位
· 量程范圍
· 電壓輸入(單極性):0-10V, 0-5V, 0-1V, 0-500mV, 0-100mV, 0-50mV
· 電壓輸入(雙極性):±10V, ±5V, ±2.5V, ±1V, ±500mV, ±250mV, ±100mV,±50mV,±25mV
· 電流輸入:0~20mA
· 數字格式數
· 單極性,全量程:0~32000
· 雙極性,全量程:-32000~32000
· 輸入分辨率
· 電壓輸入(單極性):2.5 mV(0~10V量程),1.25 mV (0~5V量程)
· 電壓輸入(雙極性):2.5 mV(±5V量程),1.25 mV (±2.5V量程)
· 電流輸入:5μA (0~20mA量程)
· 測量誤差:小于0.5%
· 模數轉換時間:小于300us
· 模擬量輸入響應時間:2ms
· 共模抑制:40dB,DC to 60Hz
· 共模電壓:信號電壓+共模電壓(必須小于12V)

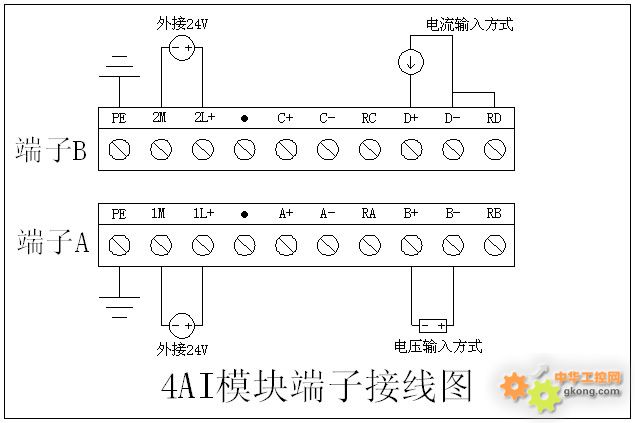

二、 端子接線方式
