■ 輸入類型支持:熱偶、熱阻、電阻、mV、mA.V
■ 熱偶、熱阻傳感器熔斷報警
■ 低溫漂、自動零點校準
■ 輸出4 ~ 20mA的電流信號
■ 通過USB適配器直接編程，無需外部電源
■ 配電限流保護，限流值30mA
■ 電流輸入過流保護，過流限制值50mA
■ 背板冗余電源接口設計，確保系統可靠運行
【用途】
■ 熱偶、熱阻等輸入信號;線性化變換變換為電流輸出
■ 支持帶配電的兩線制現場設備的信號轉電流輸出
■ 電壓信號轉電流信號輸出
■ 毫伏信號轉電流輸出
【技術指標】
■ 配電: 26V…18V / 4…20mA
■ 響應時間: (0…90%, 100%...10%)
溫度類信電壓\電流信號: ≦ 0.4S
電壓\電流信號: ≦ 0.4S
■ 電源: 24VDC ± 10%
■ 功耗: ≦ 1W
■ 外形尺寸:113mm X 109mm X 17.5 mm
■ 環境溫度: -40 ~ 85 ℃
■ 環境濕度: ≦95% RH (非凝結)
■ 輸入\輸出\電源端子之間耐壓: ≧2500VAC
■ 檢驗及校準環境溫度: 25±2 ℃
【電流輸出】
■ 輸出范圍: 4 ~ 20mADC
■ 最大輸出電流限制:30mA
■ 輸出信號編程: 4 ~ 20mA/20 ~ 4mA
■ 故障報警: 3.5mA/23mA 可編程
■ 負載能力: ≦ 350 Ω
【LED指示】
■ 常亮表示通電且工作正常.閃爍表示熱偶或熱阻發生熔斷故障
熱阻及電阻輸入
■ 檢測電流: ≦ 0.3mA
■ 引線電阻: ≦ 15 Ω
■ 電阻斷路報警: 有
【熱偶輸入】
■ 內置冷端補償誤差: ≦ ±1 ℃
■ 外置冷端補償: Cu50
■ 熱偶熔斷報警:有
■ 熱偶熔斷檢測電流: 0.2uA
【mV輸入】
■ 測量范圍: -80 ~ 80mV
■ 量程范圍: -80 ~ 80mV 內任意設定
■ 輸入阻抗:10MΩ
【電流輸入】
■ 測量范圍: 0 ~ 20mADC
■ 量程范圍: 0 ~ 20mADC 任意選擇
■ 輸入電阻: 20Ω + PTC 50Ω
【認可標準】
■ EN61326：1997+A1：1998+A2：2001+A3：2003
■ EN61010-1：2001
■ CE

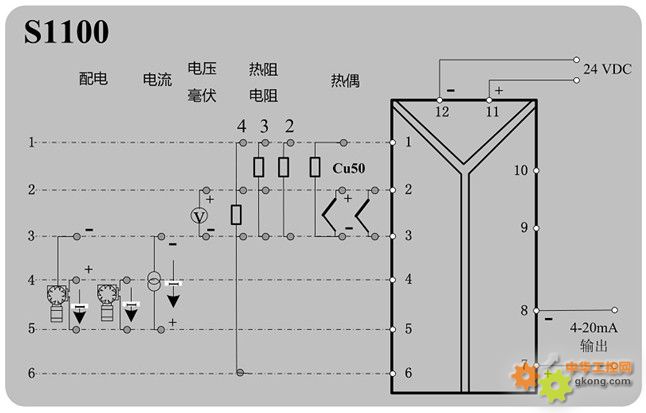

【接線圖】

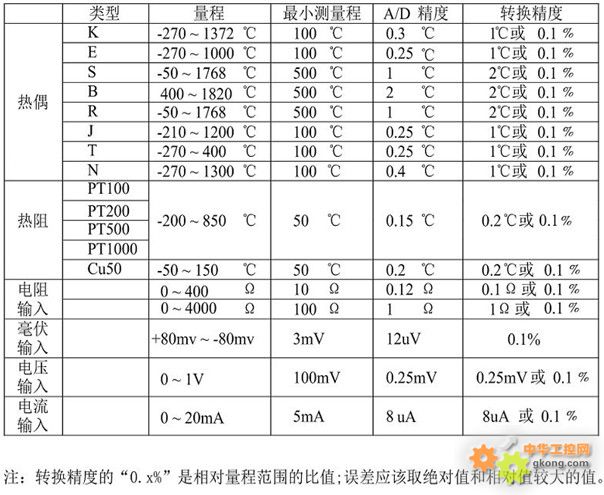

【轉換精度表】

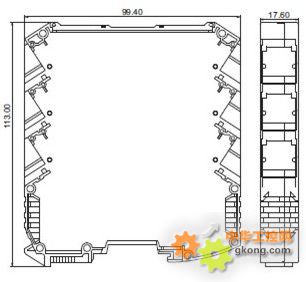

【安裝尺寸】

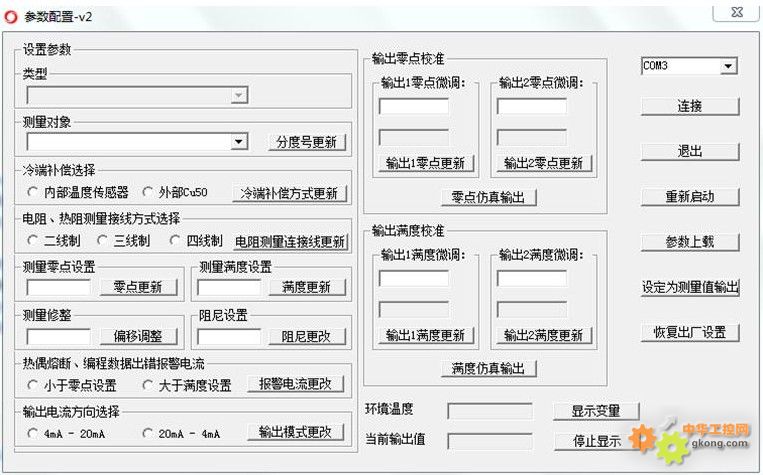

【參數設置-ZPconfig】
