C1100A 是支點推出的一款高性價比一入一出電流信號隔離器，可將輸入電流信號，變送輸出隔離的4-20mA 電流信號，以實現輸入、輸出與電源之間的三端隔離；本產品的低功耗、響應快和低溫漂得到了用戶的一致認可。
【特點】
■ 輸入類型支持:mA
■ 低溫漂、高精度
■ 輸出4 ~ 20mA的電流信號
■ 配電限流保護，限流值30mA
■ 電流輸入過流保護，過流限制值50mA
【用途】
■ 電流信號輸入線性化變換為電流輸出
■ 支持帶配電的兩線制現場設備的信號轉電流輸出
【技術指標】
■ 配電: 26V…18V / 30mA限流
■ 響應時間: (0…90%, 100%...10%)≦ 0.4mS
■ 電源: 24VDC ± 10%
■ 功耗: ≦ 0.96W
■ 外形尺寸:113mm X 100mm X 17.5 mm
■ 環境溫度: -20 ~ 60 ℃
■ 環境濕度: ≦95% RH (非凝結)
■ 輸入\輸出\電源端子之間耐壓: ≧2500VAC
■ 輸入\輸出\電源端子之間電阻: ≧100MΩ/500V
■ 檢驗及校準環境溫度: 25±2 ℃
【電流輸出】
■ 輸出范圍: 0 ~ 24mADC
■ 最大輸出電流限制:30mA
■ 負載能力: ≦ 350 Ω
【LED指示】
■ 常亮表示通電且工作正常
【電流輸入】
■ 測量范圍: 0 ~ 20mADC
■ 量程范圍: 0 ~ 20mADC 任意選擇
■ 輸入電阻: ≦50Ω
【認可標準】
■ EN61326：1997+A1：1998+A2：2001+A3：2003
■ EN61010-1：2001
■ CE

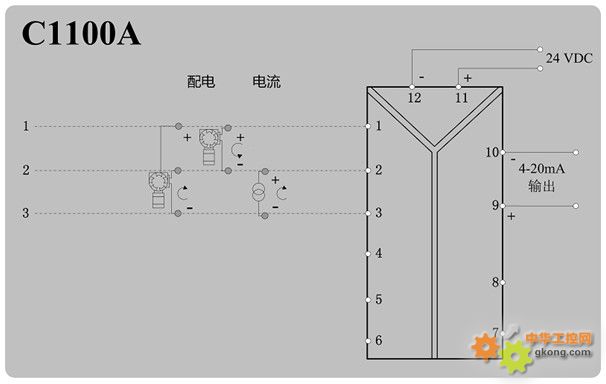

【接線圖】

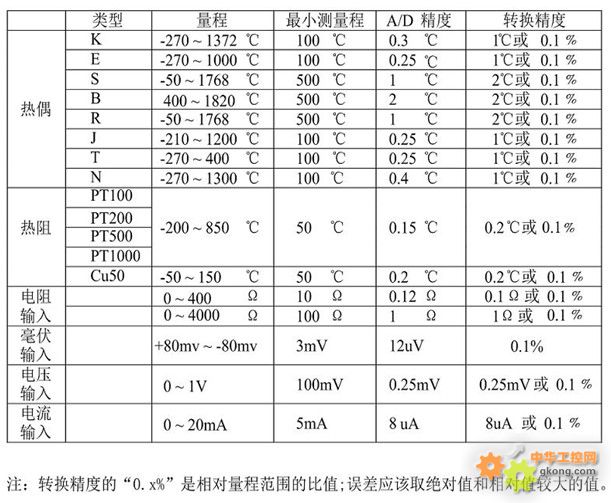

【轉換精度表】

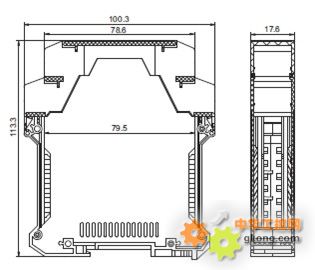

【安裝尺寸】
【可定制特殊型號】
■ C1100A/0-10V：一入一出，0-10V輸入
■ C1100A/+10V：一入一出，正負10v輸入
■ C1100A/0-5V: 一入一出，0-5v輸入
■ C1100A/1-5V：一入一出，1-5V輸入
