研華PCA-6012 Intel® 凌動™ N455/D525 支持VGA /雙GbE LAN工控主板

特性

● 超低功耗, 無風扇 N455 CPU，內存最大支持2 GB DDR3 800

(只適用于 N SKU)

● 雙核高性能 D525 CPU，內存最大支持4 GB DDR3 800

(只適用于 D SKU)

● 支持4 x RS-485 w/可選模塊，帶自動數據流控制

● 支持嵌入式軟件 APIs 和實用程序

注: eSOS程序按需特定BIOS才可運行

規格

處理器

CPU Intel 凌動 N455 Intel 凌動 D525速度1.66 GHz 1.8 GHz

二級緩存512 KB 1 MB 芯片組Intel ICH8M BIOS AMI 16Mb SPI 閃存

Bus

PCI 32-針/33 MHz PCI ISA HISA (ISA High Drive)

內存

技術雙通道 DDR3 800 MHz 最大容量最大2 GB 最大4 GB

插槽204 針 SODIMM x 2

圖像

控制器嵌入式 Gen3.5+ GFX 核心技術, Direct X 9/Pixel Shader 2.0 標準 VRAM 224 MB 系統共享內存視頻接口15-針 VGA D-sub 連接器 x1/可選 LVDS 排針 x 1 (支持單通道18-針 LVDS) 視頻輸出

VGA: 最大支持 SXGA 1400 x 1050 @ 60 Hz ，用于凌動™ N455 VG SKU, 最大支持 2048 x 1536 @ 60 Hz ，用于凌動™ D525 G2 SKU

可選LVDS: 支持 18-針單通道，最大支持 WXGA 1366 x 768 或1280 x 800 ，VG和G2 SKU均適用

以太網

接口10/100/1000 Mbps控制器LAN1: Intel 82567V, LAN2: Intel 82583V連接器RJ45，支持2個 LED 連接器

SATA 2

最大數據傳輸率300 MB/s 通道3

EIDE

模式 ATA 100/66/33

通道1 (最多支持2個IDE 設備; 主盤可替換為 CF 插槽)

I/O 界面

USB 2.0 VG SKU 擁有8個插口 ; G2 SKU 擁有8 個插口以及 1 個位于I/O接口板 (G2 SKU)串口 2 RS-232 ，帶排針, 4個RS-485，帶自動數據流控制 (可選, 料號: PCA-COM485-00A1E) 并口1 (EPP/ECP)

GPIO 1 (8-針) FDD 1 PS/2 1 (鼠標或鍵盤, 配件包中已包含Y 型電纜)

看門狗定時器

輸出系統復位間隔可編程范圍, 1~255 sec/min

其他

音頻輸出Intel 高清晰度音頻接口 (需要一個音頻擴展模塊 , 料號: PCA-AUDIO-HDA1E)

電源

CPU Atom D525 CPU 1.8 GHz + DDR3 1333 2G x2 SODIMM; 存儲: 1個 SATA HDD電壓+12 V +5 V +3.3 V +5 VSB -12 V -5 V

電流0.44 A 3.71 A 0 A 0.15 A 0 A 0 A

CPU 凌動 N455 CPU 1.66 GHz + DDR3 1333 1G x2 SODIMM; 存儲: 1個 SATA HDD 電壓+12 V +5 V +3.3 V +5 VSB -12 V -5 V

電流0.16 A 2.81 A 0 A 0.13 A 0 A 0 A

環境

工作狀態 溫度0 ~ 60° C (32 ~ 140° F) 濕度40° C @ 85% RH 非凝結

工作狀態 溫度-40 ~ 85°C 濕度60° C @ 90%RH 非凝結

外觀尺寸338mm(L)x122mm(W)（13.3"x4.8"）

訂購信息

料號 PCA-6012VG-00A1E CPU 凌動 N455 無風扇支持 RAM Socket to 2G LAN 單 GbE LAN VGA 支持 LVDS 可選 FDD 1 SATA 3 USB 8 CF 可選

料號 PCA-6012G2-00A1E CPU 凌動 D525 無風扇不支持 RAM Socket to 4G LAN 雙 GbE LAN VGA 支持 LVDS 可選 FDD 1 SATA 3 USB 9 CF 1

可選配件

產品型號 說明

PCA-AUDIO-HDA1E 音頻擴展模塊

1701090401 單 COM 電纜組件

PCA-COM485-00A1E 4 x RS-422/RS-485 COM 模塊

配件包

產品型號 說明數量

1960046526N001 適用于凌動D525 CPU 的 CP U 冷卻器

(只用于 G2 SKU) x1

1701400452 IDE HDD 電纜 x 1

1700008461 4端口USB 電纜 x 1

1703150102 串行 ATA HDD 電源電纜 x 2

1700003194 串行 ATA HDD 數據電纜 x 2

1700060202 Y型電纜，用于連接 PS/2 鼠標和鍵盤 x 1

1701260305 打印機+ COM 電纜 x 1

9689000068 跳線包 x 1

2002721020 全長CPU 卡用戶指導 x 1

- 質�？� x 1

- 快速入門手冊 x 1

- 實用程序光盤及指導手冊(PDF格式) x 1

x 1

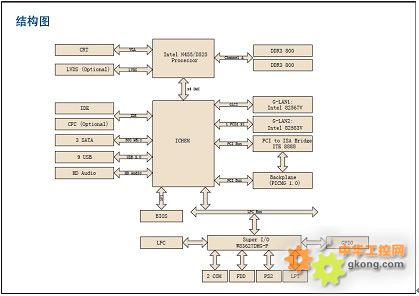

接口圖
