GLE拉繩直線絕對值編碼器 經濟型長度測量方案，4—20mA信號輸出
GLE100、GLE175、GLE250、GLE360， 0~6米測量行程
|
|
*全量程直線絕對值編碼器，編碼器內部非接觸性工作原理，無停電、信號漂移擔憂，可靠、安全、長壽。
*方便的安裝形式，不怕灰塵、振動，0~6米各個量程可選。
*方便的4—20mA電流輸出信號，可連接各類PLC及數顯儀表。
*經濟普及型的價格，絕對值長度測量的最佳方案。 |
|
型號 |
GLE100 |
GLE175 |
GLE250 |
GLE360 |
|
測量行程 |
0~1m |
0~1.0
0~1.75m
0~2.0m |
0~2.5m
0~3.0m
0~3.5m |
0~3.5m
0~5m
0~6m |
|
信號輸出 |
4~20mA模擬電流，全量程絕對值信號 |
|
測量傳感器 |
全量程絕對值編碼器 |
|
線性度 |
0.5%FS，(更高精度級另選GWS系列) |
|
編碼器工作電源 |
18~30Vdc(建議使用24v穩壓直流電源) |
|
編碼器工作溫度 |
-25～80℃ |
|
編碼器防護等級 |
外殼IP67，轉軸IP65 |
|
拉繩最大往復速率 |
600mm/s |
|
拉繩材質 |
柔性多股不銹鋼絲繩 |
|
鋼絲繩直徑mm |
0.6 |
0.80 |
1.00 |
1.20 |
|
|
|
|
|
|

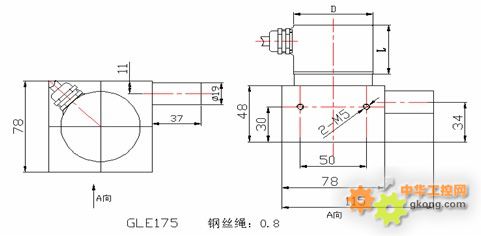

外形尺寸：
|
注：傳感器的出線方向以實物為準 |
安裝注意事項：
1. 本產品在安裝過程中有如下危險性—當鋼絲繩拉出后,嚴禁突然松手,因鋼絲繩拉出后有收緊張力,如突然松手,鋼絲繩將在拉力的作用下高速打回，可能會對設備和人員造成一定損傷。
2. 傳感器安裝和工作中不可超過最大行程，拉出及返回應在較慢速度，不可超過1米/秒，出繩方向偏離角度不可大于±3度，否則都將對測量精度影響，并造成傳感器損壞。
3．本產品不得私自拆卸，如經發現則不在保修范圍內。
