高精度總線型絕對值編碼器 ——GES系列
標準工業等級編碼器,訂貨型號：
有軸型——GES38- SA06 RFB/GES38-SE06 RFB
軸套型——GES38- HA08 RFB/GES38-HE08 RFB
n 絕對值碼盤，內部無電池、不含計數裝置，非接觸測量碼盤，直接絕對位置一一對應讀取，無誤碼率、無累積誤差；
n 38mm外徑輕巧結構設計，可內置于各種設備；
n RS485角度位置14位數字信號輸出，高精度全數字化；

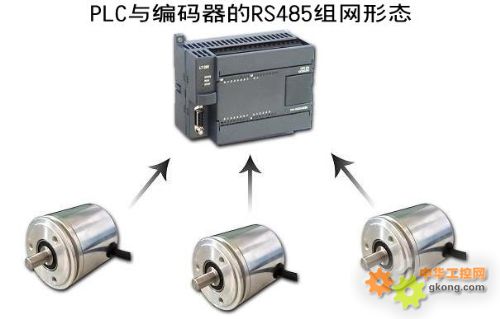

n 具有現場總線特征，每個編碼器可以分配一個地址，在一條總線接口上可以分地址連接多個總線型編碼器。
n 8mm軸套型或6mm有軸型可選；
n 替換電位器、增量編碼器的升級產品，提高精度與可靠性；
n 各種角度的絕對值位置測量，經濟而可靠的方案。
|
|
GES38-RA06 RFB
|
GES38-HA08 RFB
|
GES38-RE06 RFB
|
GES38-HE08 RFB
|
|
軸徑
|
實心軸ф06
|
半空心ф08
|
實心軸ф06
|
半空心ф08
|
|
法蘭
|
夾緊法蘭
|
盲孔軸套
|
夾緊法蘭
|
盲孔軸套
|
|
工作電壓
|
5VDC
|
10～30VDC
|
|
消耗電流
|
<50mA(5v)
|
<100mA(24v)
|
|
輸出信號
|
RS485數字通訊信號，自由協議，帶3個地址
|
|
允許轉速
|
610min-1
|
|
工作溫度
|
-25～70℃
|
|
外殼材質
|
鋁合金
|
|
防護等級
|
IP65
|
|
抗振性能
|
10g,10-1000Hz
|
|
耐沖擊性
|
100g,6ms
|
|
連接電纜
|
電纜側出0.5m
|
|
外形特征
|
全密封金屬外殼，密封單軸承結構
|
|
