XCNet-PN-S是一款高性能協議轉換網關，是為滿足日益增多的工廠設備信息化需求（設備網絡監控和生產管理）而設計，用于西門子帶以太網接口的PLC（S7-1200/1500、S7-300PN、S7200 SMART等）、西門子以太網模塊（CP243-1、CP343-1等）的以太網數據采集，非常方便構建生產管理系統。 模塊集成WiFi功能，支持AP模式、STA模式和AP+STA模式，非常方便構建WiFi網絡，直接通過WiFi進行PLC編程、數據采集、數據交換和跨網段訪問。

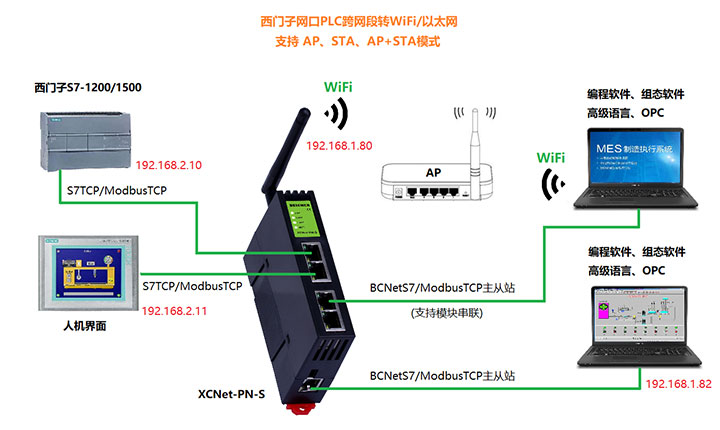

XCNet-PN-S的LAN1/LAN2/WiFi具備跨網段功能，能將LAN1口的S7TCP協議轉換成LAN2/WiFi接口的ModbusTCP協議和BCNetS7協議，LAN2/WiFi支持ModbusTCP主從站通訊功能。

? XCNet-PN的增強型
? 支持AP模式、STA模式和AP+STA模式
? 支持WiFi編程、數據采集、數據交換和跨網段訪問
? 網口支持S7TCP和BCNetS7協議
? 網口集成ModbusTCP主從站功能

1、安裝在35mm的導軌上，LAN1為四端口的RJ45，具備交換機功能，此端口連接PLC；LAN2為單端口RJ45，可以連接觸摸屏或上位機系統；WiFi外置高增益天線，可連接上位機；XCNet外接24VDC電源供電。
2、集成WiFi功能，支持AP模式、STA模式和AP+STA模式。
3、通過WiFi可進行PLC編程、數據采集、數據交換和跨網段訪問。
2、集成WEB服務器，通過網頁可設置設備參數和運行診斷；也可以通過BCDevice工具進行配置；可以任意從LAN1/LAN2接口或WiFi進行配置。
3、實現NAT功能，模塊可配置4組轉發端口，每組轉發端口可多個TCP或UDP連接；
4、可實現SmartIE系列觸摸屏連接S7-1200、S7-1500等PLC。
5、LAN2/WiFi接口可支持ModbusTCP服務器功能，可以將LAN1口連接的PLC映射成LAN2/WiFi接口的ModbusTCP服務器。
6、LAN2/WiFi接口可實現TCP客戶機，基于ModbusTCP或者S7TCP協議，實現PLC之間數據交換，ModbusTCP儀表數據讀取。
7、LAN2/WiFi接口可支持BCNetS7協議服務器功能，可以將LAN1口連接的PLC映射成LAN2/WiFi接口的BCNetS7協議服務器。
8、LAN2/WiFi接口最多可支持32個上位機訪問。
9、支持OPC通道的SCADA（上位組態軟件）以O(shè)PC方式與PLC通訊。
10、支持用戶側通過以太網實現固件更新，一次購買，永久升級。
