針對LED燈條治具、鋁合金卡簧治具及CNC加工需求，以下是專業設計方案和注意事項的總結：
1. 治具設計核心要素
# 材料選擇
鋁合金：推薦6061 T6（強度高、易加工）或7075（超高強度，適合精密部件）。
表面處理：陽極氧化（耐磨、絕緣）或硬質氧化（更厚鍍層，適合高頻使用）。
# 關鍵結構設計

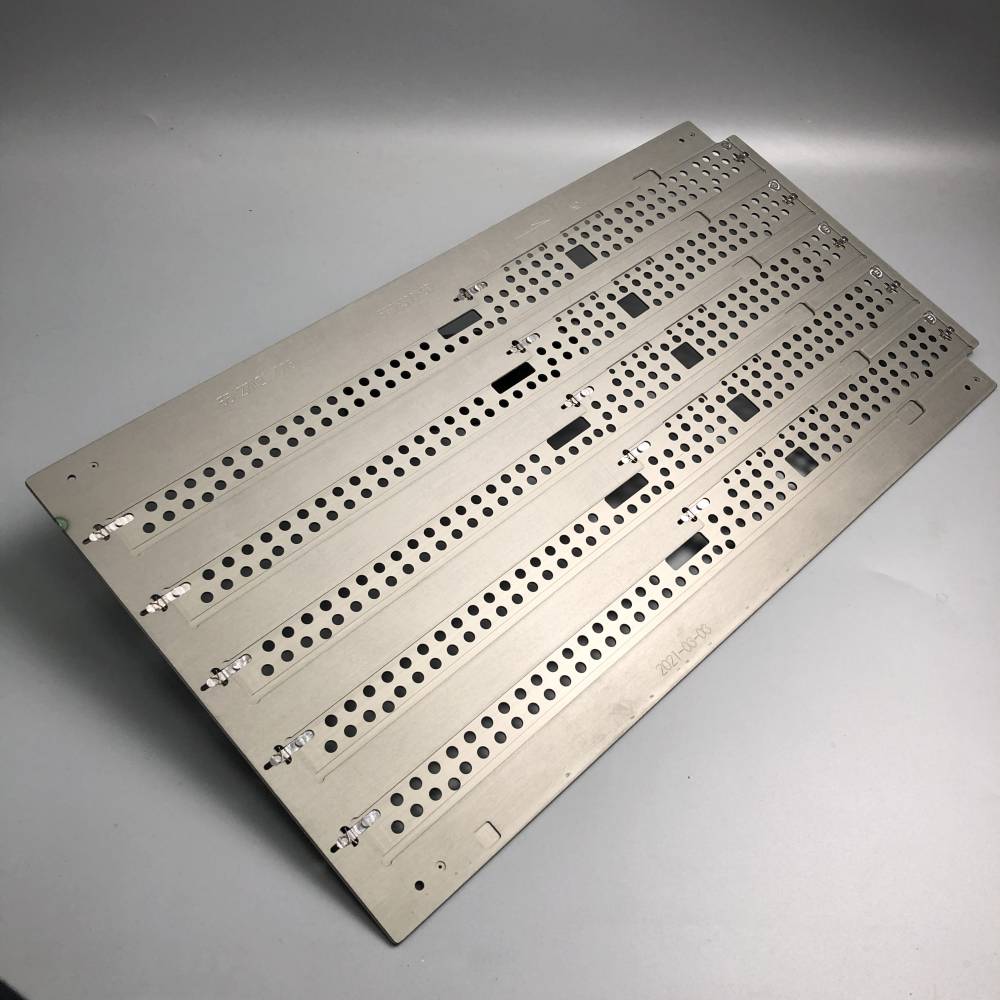

LED燈條定位：
采用V型槽或階梯式卡槽，適配不同燈條厚度（如0.8 2.0mm）。
集成彈簧壓片（ SUS304不銹鋼簧片，彈性持久）確保無位移。
卡扣治具：
模塊化設計，可更換卡扣頭（適配不同燈條型號，如SMD2835/5050）。
倒角+拋光處理，避免劃傷燈條表面。
CNC加工要點：
公差控制：±0.02mm（精密配合部位），非關鍵部位±0.1mm。
薄壁結構：最小壁厚≥1.5mm（防變形），加強筋設計提升剛性。
2. 加工工藝優化
CNC編程：
高速銑削（主軸≥12000rpm）配合硬質合金刀具，提升鋁合金表面光潔度。
使用探針自動校準工件坐標系，減少裝夾誤差。
去毛刺：振動研磨（小件）或人工精細處理（關鍵邊緣）。
冷卻液：水性切削液（如Blaser Swisslube）防止鋁屑粘刀。
3. 治具功能擴展
測試集成：
預留探針孔位（如Pogo Pin接口），支持通電測試燈條亮度和色溫。
可選配CCD視覺定位系統（高精度裝配場景）。
快速換型：
采用磁吸底座（如釹鐵硼磁鐵）或EROWA夾具系統，換型時間＜5分鐘。
4. 成本控制建議
批量生產：優先使用標準鋁型材基座（如Misumi），僅定制核心部件。
刀具管理：專用鋁用刀具（3刃立銑刀）壽命提升30%，降低單件成本。
5. 典型問題解決方案
燈條彎曲：增加輔助支撐軌（尼龍材質，減少摩擦）。
卡簧疲勞：采用進口彈簧鋼（如SWOSC V）或定期更換計劃（建議50萬次循環后維護）。
6. 交付文件清單
3D模型（STEP格式）+ 2D工程圖（標注關鍵公差）。
刀具清單及切削參數表。
治具操作說明書（含保養周期）。
|
