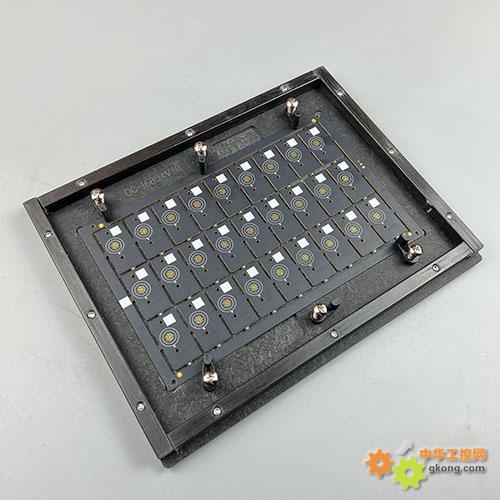

回流焊過爐治具（也稱回流焊載具或SMT過爐治具）是用于在表面貼裝技術（SMT）生產中承載和保護PCB通過回流焊爐的輔助工具，確保焊接質量并防止元件脫落或變形。以下是關于回流焊過爐治具的詳細介紹：
1. 主要作用固定PCB：防止PCB在高溫下變形。
保護敏感元件：遮擋不耐高溫的元件（如連接器、塑料件）或已焊接的插件元件。
隔熱/散熱：控制局部溫度，避免過熱或焊接不良。
支撐柔性板：如FPC（柔性電路板）需通過治具保持平整。
防焊錫氧化：減少特定區域的氧氣接觸，避免氧化。
2. 常見類型合成石治具：
材料：耐高溫合成石（如玻璃纖維增強聚合物）。
特點：耐溫性高（可達300℃以上）、重量輕、壽命長，適合高頻次使用。
鋁合金治具：
特點：散熱快、強度高，但需做表面處理（如陽極氧化）防止粘錫。
鈦合金治具：
用于溫度或特殊環境，成本較高。
硅膠局部保護治具：
針對特定元件進行遮擋，靈活但不耐長期使用。
3. 設計要點開口設計：
焊接區域需開窗，確保焊點充分受熱。
非焊接區域遮蓋，避免熱風干擾或元件移位。
定位結構：
使用定位柱、銷釘或邊緣卡扣固定PCB，公差通�？刂圃�±0.1mm以?xún)?nèi)。
熱膨脹系數：
材料需與PCB熱膨脹系數匹配，避免高溫下錯位。
輕量化：
過重的治具可能影響回流焊爐的鏈條運輸。
4. 使用注意事項清潔維護：
定期清理治具上的助焊劑殘留、錫珠，防止污染PCB。
防粘處理：
表面可涂覆防粘涂層（如PTFE），減少錫渣附著。
壽命管理：
合成石治具壽命約1-2年，鋁合金更長，需定期檢查變形或老化。
爐溫測試：
使用治具時需實測爐溫曲線，調整回流焊參數（如風速、溫區溫度）。
5. 常見問題與解決PCB變形：
檢查治具支撐是否均勻，或更換耐高溫性更好的材料。
虛焊/冷焊：
治具開窗可能阻擋熱風，需優化開窗尺寸或調整爐溫。
元件移位：
確認治具固定力度是否合適，避免過緊或過松。
6. 選型建議根據PCB尺寸：治具需匹配PCB長寬厚度。
根據元件布局：遮擋區域需避開焊接點位。
根據產量：高產量建議選擇耐用材料（如合成石或金屬）。
回流焊治具的設計和使用直接影響焊接良率，需結合具體工藝需求與PCB特點進行優化。必要時可借助治具廠商的專業仿真分析（如熱場模擬）提升可靠性。
|
