HMP-I系列圖像采集模塊實現將PAL制式模擬視頻信號實時采集并壓縮成標準JPEG格式的圖象文件。該系列目前有兩個型號：HMP-Ia和HMP-Ib，Ia型接口為UART串口、Ib型接口為SPI串口，兩個型號的其他功能如不特別說明則相同。該模塊具有采集壓縮速度快、圖象質量好、產生的JPEG文件小、接口通信速率高等特點，適合需要嵌入式圖象采集的各種應用，特別是無線或低速率網絡通信下的圖象應用（如：無線監控等）。
本手冊全部修改、發布和所有權歸潤光凱勤科技發展有限公司所有，我公司有權在不做通知的情況下進行變更，請關注我公司網站或聯系我們以獲得最新資料。
Ø 遠程監控
Ø 家庭智能安防
Ø 車載監控
Ø 可視門禁
Ø 可視電話
Ø 醫療影像儀器
Ø 工業控制
Ø 無人職守
Ø 環境監控
Ø 遠程抄表
Ø 應用圖象采集的其他領域
1.2 主要功能特點
Ø 將輸入的標準PAL制式模擬視頻信號實時采集、壓縮成JPEG圖象文件，JPEG文件格式完全符合JFIF1.02標準
Ø 支持四路模擬視頻信號輸入通道，通道切換時模塊能自動捕捉新的視頻信號
Ø 與主機的通信接口：HMP-Ia型為3.3V的UART異步串口，通信速率從 9.6K—625Kbps共15級，具有硬件流控制功能；HMP-Ib型為3.3V的SPI同步串口，通信速率可高達2Mbps
Ø 支持六種圖象分辨率：160x120、176x144、320x240、352x288、640x480、704x576
Ø 支持16級圖象壓縮比（即質量等級），可調亮度、對比度、色飽和度、色調
Ø 支持同一圖象重復發送或以不同壓縮比壓縮后重復發送
Ø 支持按指定壓縮比和分辨率的連續圖象壓縮發送，并且可設定間隔時間
Ø 視頻信號的采集壓縮速度快，采集壓縮320*240的圖象最快只要0.3秒（不含數據傳輸時間）
|
型號 |
說明 |
|
HMP-Ia |
接口為TTL電平的UART串口 |
|
HMP-Ib |
接口為TTL電平的SPI串口 |
2.1 極限參數
|
項目 |
符號 |
最小值 |
最大值 |
單位 |
|
工作電壓 |
VDD |
+3.0 |
+3.6 |
V |
|
工作溫度 |
TOP |
0 |
+70 |
℃ |
|
存儲溫度 |
TSTG |
-10 |
+85 |
℃ |
|
工作濕度 |
|
30% |
70% |
|
|
存儲濕度 |
|
20% |
80% |
|
注意：不要超出上表所列的環境條件，否則模塊可能無法正常工作甚至受損壞。
|
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
測試條件 |
|
工作電壓 |
VDD |
+3.1 |
+3.3 |
+3.5 |
V |
+25℃ |
|
I/O電壓 |
VH |
+2.7 |
VDD |
VDD+0.3 |
V |
+25℃ |
|
VL |
-0.3 |
0 |
+0.5 |
V |
|
待機電流 |
ISBY |
— |
50 |
— |
mA |
VDD=3.3V，+25℃ |
|
工作電流 |
IOPR |
150 |
200 |
300 |
mA |
VDD=3.3V，+25℃ |
2.3.1 模塊封裝尺寸
1. 電源接口
|
引腳號 |
接口名稱 |
方向(I/O) |
接口說明 |
|
1 |
GND |
— |
數字地 |
|
2 |
VDD |
I |
3.3V電源輸入 |
2. 視頻接口1-4
|
引腳號 |
接口名稱 |
方向(I/O) |
接口說明 |
|
1 |
AGND |
— |
模擬地 |
|
2 |
VIN1—VIN4 |
I |
視頻信號輸入1-4通道 |
備注：本模塊要求模擬視頻信號符合以下要求：PAL制式視頻信號、輸入電容<20pF、信號幅值1.0±0.3Vpp、輸入阻抗75±5歐。

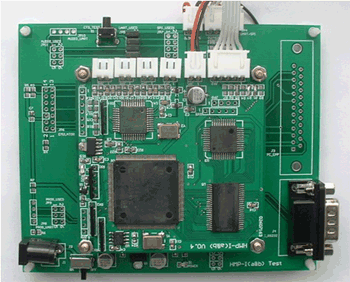

4.2 評估板實物圖
評估板說明：
Ø 外接5V穩壓電源供電，電源開關控制及電源指示燈（左下角）
Ø 提供接計算機的RS232串口（右下角），SPI接口的型號在評估板上被轉換為RS232串口 提供UART串口的CTS手動測試按鍵（左上角），按下該鍵產生CTS信號 |
