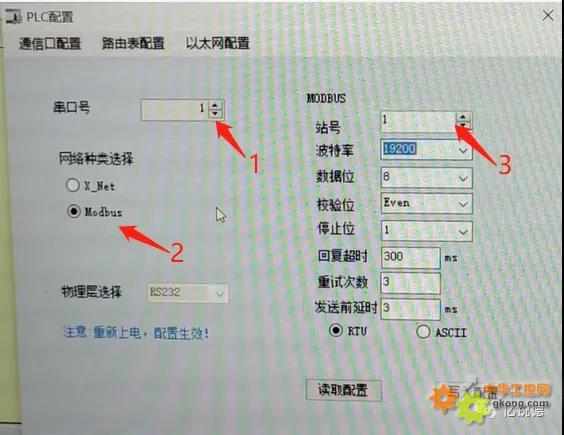

一、Xnet配置工具設置
-
打開XnetConfig Tool，串口號設置為2（因?yàn)槲覀兣渲玫氖茿B口 COM2）。
-
網絡種類選擇：modbus 。
-
站號：如果是主站設定為1、從站2。。。（從站依次排序）。
-
寫入配置。
二、主站寫遠端從站
1.以多線圈寫為例：主站將Y0-Y7的狀態寫給從站。
2、MCLW K1 K24576 K8 Y0 K2（遠端從站站號 從站modbus Y0地址 寫入數量 主站Y０首地址 主站串口號COM２）。
三、從站讀遠端主站
-
以多線圈讀為例：從站讀取主站的Y0-Y7的狀態(實際可不寫，因?yàn)橹髡镜膶?shí)際狀態已經寫給從站，但在實際工程運用中，我們要讀取從站標志以做出相應的程序判斷)。
-
COLR K1 K24576 K8 Y0 K2（線圈讀：遠端從站站號 從站modbus Y0地址 讀數量 從站Y0首地址 從站串口號COM2）
-
重點：modbus是一種半雙工，支持?jǐn)?shù)據雙向傳輸（也就是這里的主從可以互相讀和寫），但是不能同時進行收發（只能輪詢），要做到全雙工可以考慮使用信捷的XNET多站點方式，具體關注后見下文分解。
