YDL-2137D柔性線圈帶電電纜識別儀使用方法
一、帶電電纜識別使用說明

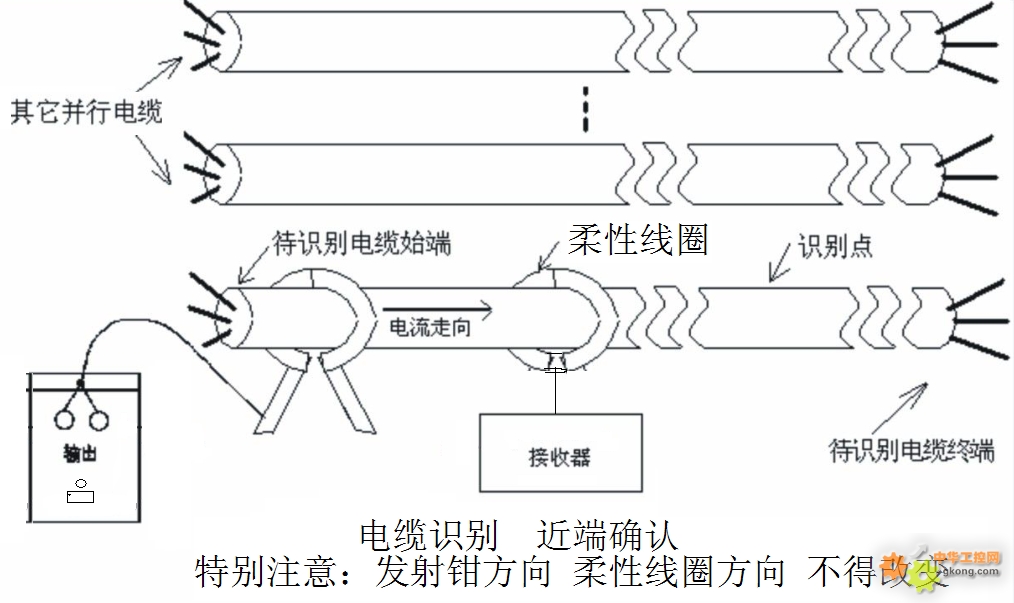

（注意：連接好柔形接收線圈和手持接收器，則接收器電源指示燈亮）參考下圖：
1. 將發射鉗插棒插進信號源面板輸出孔。
2. 將發射鉗卡在待識別的電纜上，注意必須離帶電部分足夠安全。
3. 打開識別儀信號源開關，調節頻率旋鈕，頻率大約一秒一次為宜。
4. 將柔形線圈與接收鉗相連（接收器電源燈亮）。
5. 將接收柔形線圈卡在待識別電纜上。
6. 將接收機靈敏度調至合適位置（由小到大逐步調整，防止打表），且信號擺動頻率和識別儀信號源輸出頻率一致，記下柔性線圈的方向，不要再動幅度旋鈕。
7. 再把柔形線圈卡在另外的電纜上，接收器指針擺動方向應該相反。
二、不帶電電纜識別使用說明
1、不帶電耦合法： 如果確認待識別電纜的外鎧及其兩端接地完好、可靠仍可按上述操作，過程和帶電電纜識別一樣（如七所述）。
2、不帶電耦合法：如果擔心待識別電纜外鎧或接地不可靠，可以將發射鉗卡在待識別停電電纜的相線上，這時務必將對應相線的始、終端可靠接大地，同時將待識別電纜始、終端的地線斷開。這樣識別過程和帶電電纜識別一樣（如七所述）。

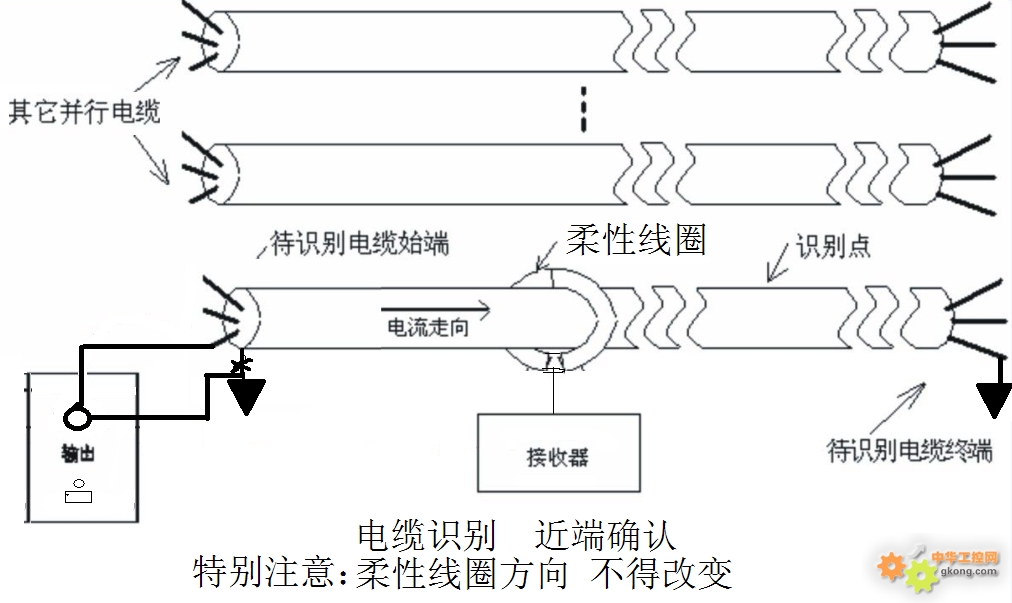

3、不帶電直連法：將該電纜遠、近端鎧裝與大地?cái)嚅_(kāi)，輸出線（Q9）紅夾子夾在待測電纜芯線上，將本測試儀輸出線（Q9）黑夾子夾在接地點或地釘上，該電纜對應芯線在遠端與接地點或地釘相連。打開儀器電源開關，把柔形線圈卡在待識別電纜上，接收器指針在本跟電纜的擺動方向應該是唯一的，也就是說卡在別的電纜上時表針擺動方向相反。
4、不帶電直連法：如果是一根短電纜（只有電纜兩端鎧裝接地，中間沒有接地點），將該電纜近端鎧裝與大地?cái)嚅_(kāi)，將本測試儀輸出線（Q9）紅夾子夾在待測電纜鎧裝上，將本測試儀輸出線（Q9）黑夾子夾在接地點或地釘上，必須保證遠端電纜鎧裝可靠接地。打開儀器電源開關，把柔形線圈卡在待識別電纜上，接收器指針在本跟電纜的擺動方向應該是唯一的，也就是說卡在別的電纜上時表針擺動方向相反。
三、 注意事項：
1、如果電纜中間外鎧破損，發射鉗卡在電纜外鎧上則可能測試時接收器過了此破損點可能信號很弱、或者沒有信號。如果電纜中間外鎧斷開，發射鉗卡在電纜外鎧上則可能測試時接收器沒有信號。
- 如果接收器告警燈亮，則提示無法識別。
3、識別出待找電纜后，施工前必須用電纜刺扎器進行試扎，以確保安全！��！
4、保持近距離方向確認識別時幅度調節旋鈕位置不變，柔性線圈方向不變；分別測每一根現場電纜，只有在始端（或終端）加有信號的電纜（待識別的電 纜）指針擺幅最大、方向唯一，其它電纜應擺幅較小且方向相反。
5、特別警示：輸出耦合發射鉗、柔性線圈，近距離方向確認完成，就不能隨意改變方向，在待識別現場接柔性線圈必須保持一個方向檢測所有電纜，否則無法依據方向這個最有力的判據進行正確識別而造成錯判。
|
