機房動力環境監控系統
機房簡介
中心機房是整個信息系統的核心部分，為保證計算機系統和通訊網絡的安全正常運行，與之配套的機房動力系統、環境系統、消防系統、保安系統必須時刻處于穩定正常受控狀態，否則造成的后果不堪設想。因此對機房進行實時集中的監控，及時發現存在的隱患，做到少人直至無人值守極其必要。
監控對象
動力系統:一級配電、二級配電、發電機組、組合電源、UPS、電池、開關、防雷器;
環境系統: 精密空調、泄漏、溫度、濕度、新風機、氣體、塵埃、照明控制等;
消防系統:消防控制器、煙感探測器、溫感探測器、其它消防設備;
保安系統:門禁管制、視頻監控、玻璃破碎、紅外入侵等;
網絡系統:路由器、交換機、主機、服務器、其它通訊設備。
動力系統
包括:配電柜、開關、UPS、電源防雷器、直流電源、柴油發電機組等。
1、配電柜:監測一級、二級交流配電柜的主回路和各分回路的各種參數如電壓、電流、頻率、有功功率、功率因數、無功功率、視在功率等。
2、開關:監測各級回路的開關狀態。
3、UPS:監測輸入/輸出電壓、電流、頻率、功率，蓄電池組的電壓、后備時間、溫度等參數，整流器、逆變器、電池、旁路、負載等部件的狀態。
4、電源防雷器:監測電源防雷器的工作狀態，對防雷器被雷擊或浪涌破壞進行實時的記錄和報警通知。
5、直流電源:監測輸入市電狀態，各部件的狀態及參數，監測蓄電池組的電壓、電流、溫度、容量等參數。
6、柴油發電機組:監測發電機組運行狀態以及輸出電壓、電流、頻率、水溫、油位、油壓等參數，控制發電機組的啟停。
環境系統
包括:精密空調、普通空調、新風機，漏水(漏油)、溫濕度等。
1、精密空調:監測回風溫度/濕度等參數，壓縮機、風機、冷凝器、加熱器、加濕器、去濕器等部件的狀態，控制空調的啟停，調節溫度和濕度。
2、普通空調:通過對其控制電路的分析，可實現對普通空調的狀態監測和啟�？刂啤�
3、新風機:新風機工作狀態監測以及啟停控制。
4、漏水(漏油):監測精密空調、窗戶、水管等附近漏水的發生，監測柴油發電機組等附近漏油的發生，并及時報警。
5、溫濕度:監測各房間溫濕度傳感器所采集的溫度和濕度數據，并越限報警。
6、氣體：監測并采集各房間內粉塵顆粒、二氧化碳濃度等空氣質量，越限報警。
7、照明控制：與門禁、視頻、紅外等聯動控制燈光，做到進門自動燈亮，關門自動燈滅等
消防系統
通過采集消防控制器的報警信號或煙感探測器、溫感探測器的報警信號，實時監測火災狀態。當有火警發生，監視系統以直觀的畫面顯示報警信息并作報警通知，采取相應控制措施如打開機房門，并啟停其他相關設備。
保安系統
包括:門禁管制系統、視頻圖像系統、防盜報警系統等。
1、門禁管制系統:通過門禁控制器提供的協議或門禁管制軟件來監測門的開關狀態，刷卡開門時間、門區及卡號，記錄和顯示進出門統計資料�？刂崎T的開關、門禁系統與視頻系統聯動對進出機房的人員進行自動錄像等。
2、視頻圖像系統:圖像監控采用視頻組態的概念，將各通道的圖像以控件組態的方式隨意插入某個界面。對于大型的監控系統而言，以電子地圖的方式來集中管理各個場地的圖像界面，十分方便。由于本系統將動力環境監控和圖像監控合二為一，因而可以隨意實現動力環境與圖像的聯動控制。一旦有異常事件發生，監控系統自動彈出現場圖像畫面，即時錄像并作報警提示和處理。
3、防盜報警系統:通過采集人體移動探測器、玻璃破碎傳感以及其他防盜報警設備的報警信號，以監測機房保安防盜狀況，發現報警立即發出通知，并啟動其他相關防盜措施如啟動警鈴、開啟燈光并錄像等。
軟件介紹
我公司自主研發、具有自主知識產權的IDC365-CMS計算機機房集中監控軟件適應了當今通信發展和監控領域的趨勢，其搭建的基于IP網絡的集中監控平臺，可極其方便地為各類中心機房及網絡機柜的監控、工業控制等領域提供一體化網絡監控解決方案。
該系統由軟硬件組成,硬件方面包括監控主機、采控模塊、監測模塊、報警模塊與計算機網絡，軟件方面包括采集程序與中央管理平臺。
系統的軟件平臺，采用現在通用的C/S及B/S架構。
IDC365-CMS計算機機房集中監控軟件，集傳統的動力環境設備監控、安防報警系統、數碼綜合影像處理系統于一體，通過智能網絡，將上述各子系統集成在一個統一的平臺上，達到所有子系統無縫集成、數據共享、一體化運作的應用目的。
軟件特點
多語言版本：中文簡體、繁體、英文自由切換；
Msde2008數據庫：正版，完全免費，兼容性好，跨平臺，數據操作更加安全穩定；
基于為TCP/IP，組網方便，穩定；
開放模式：不僅可以向下集成各種軟硬件接口(Modbus、OPC、SNMP等)，還可對外提供各種接口(OPC、DDE等)，完全實現與其他平臺的無縫對接，傳遞各種報警信息；
組態方式：來制作電子地圖功能，功能與界面的完全分離，更靈活，更穩定；
擴展性：模塊化結構，就像積木，便于擴展和維護，減少重復投資；
可靠性：具有極高的可靠與穩定性，能夠7×24×365不間斷地連續工作；
集中分布式監控：采用Client/Server及Brower/Server方式；
聯動控制：自動或手動啟停有關的設備或引發相關的操作；
數據存儲：記錄采集的數據和發生的報警事件，并提供查詢、分析、報表等手段，無需紙質報表。
主要功能
1、實時顯示被監控現場監控設備的工作狀態、運行參數；
2、能遠程地對監控現場被監控設備進行開/關機，遠程在線調整監控設備的配置參數；
3、可根據告警確認、屏蔽和打印的規則，聲光提示各告警，自動處理告警；
4、告警條件、告警等級及告警是否屏蔽可根據現場情況由系統管理員在線設置和修改；
5、可根據告警類型、等級、時間、位置、屏蔽等因素按照預定規則自動將告警通知相關人員，通知方式可包括電話、手機短信或E-mail等；
6、統計查詢?cè)O(shè)備的歷史數據、告警記錄、操作記錄等，打印報表；
7、提供多級管理權限，確保系統安全；
8、有完善方便的維護、查詢和統計功能；
9、自動完成在網絡異常時的數據保存與恢復；
10、值班管理：自動排班、交接班日志、值班統計與事件查詢；
11、系統可對設備故障告警的處理過程提供支持，提供各類設備故障處理的規范流程；
12、能對被監控設備相關的信息進行管理，為電源運行維護人員提供全方位的信息服務。
13、爭對無人值守機房的遙信、遙測、遙控功能。
14、可支持二次開發
報警方式
應用
機房監控分為小型機房，中小型機房，大型機房，聯網機房監控.針對不同的機房特點，一般都會配有一個項目組，進行前期需求分析，.方案設計.，產品確定.，軟件開發，現場施工和后期的維護調試及產品質量維保等.廣泛應用于房產，政府，銀行、證券、保險、廣電、軍隊、企事業單位、電力等各個領域。

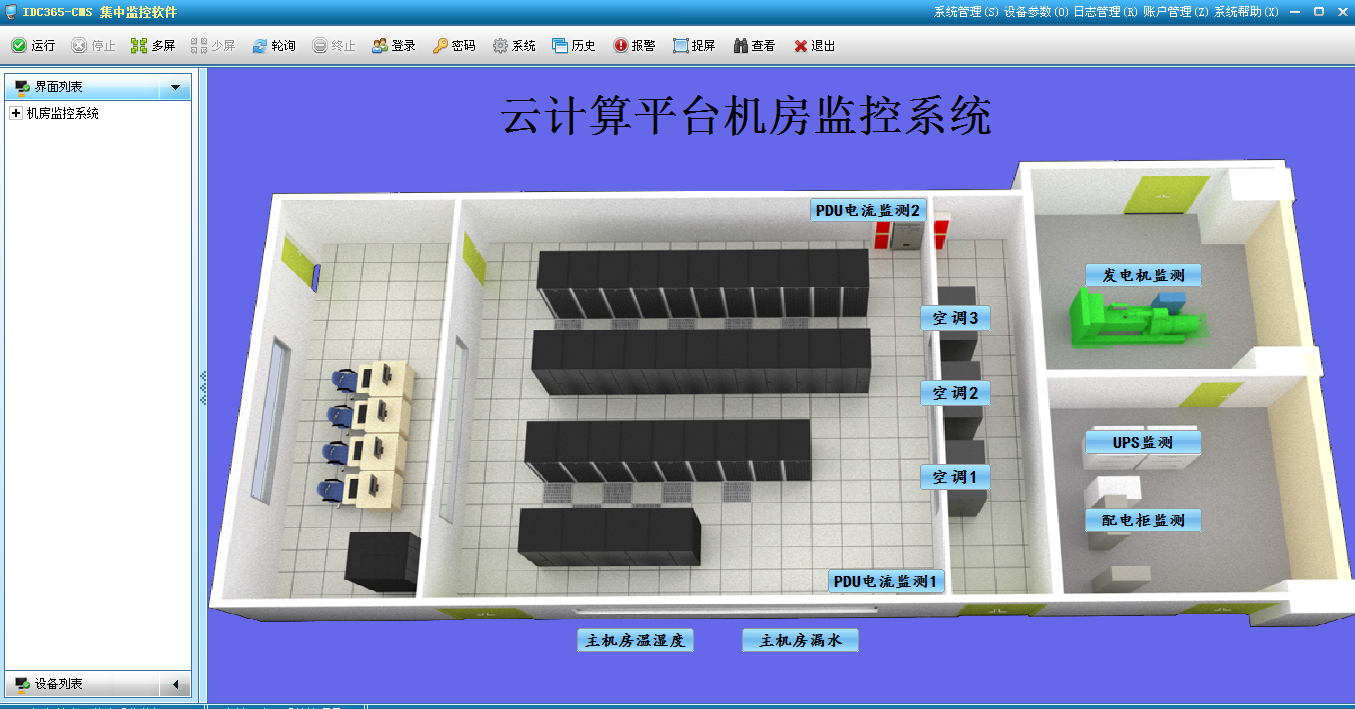

以下為我公司部分工程案例圖：

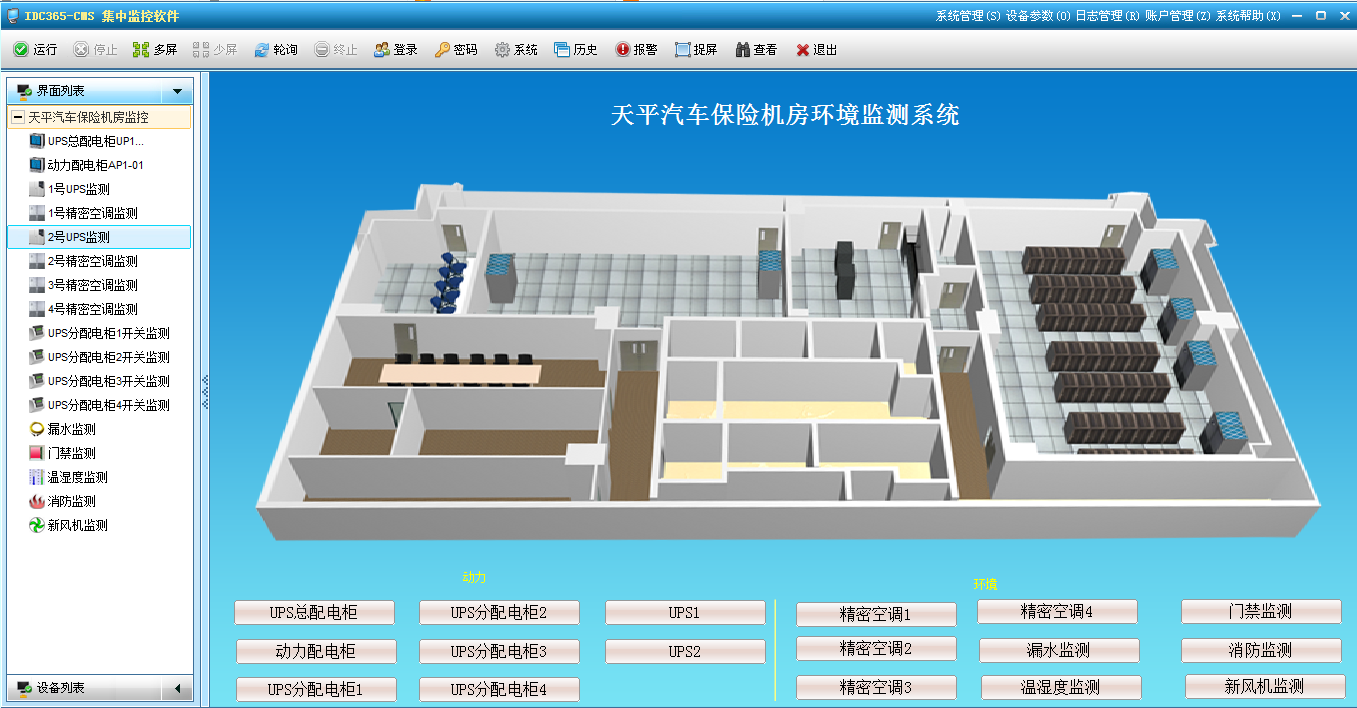

成都天平汽車保險

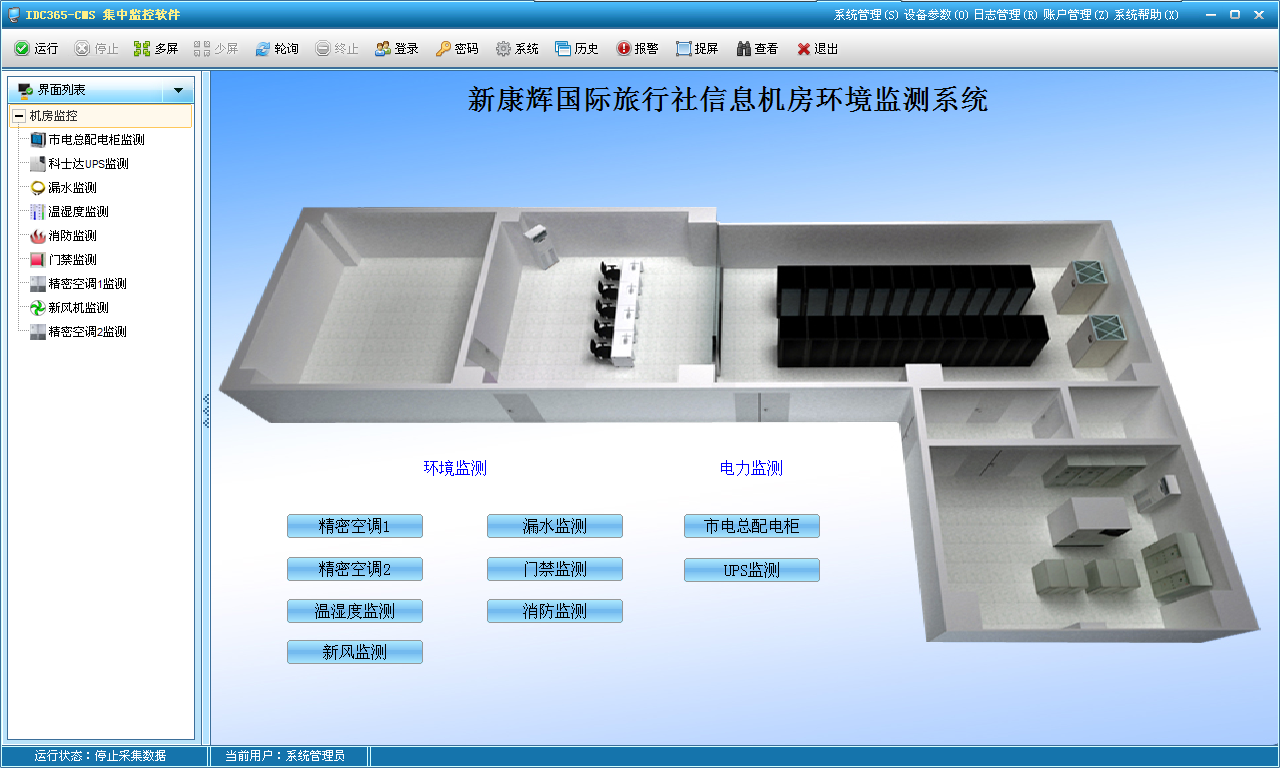

上海新康輝國際旅行社
中國科學院物理研究中心
天津?yàn)I海國際機場T2航站樓
泰州文化產業園
上海交警總隊
上海浦江雙輝大廈漏水報警系統
滁州技術學院
合肥熔安動力
貴州求是中學
|
