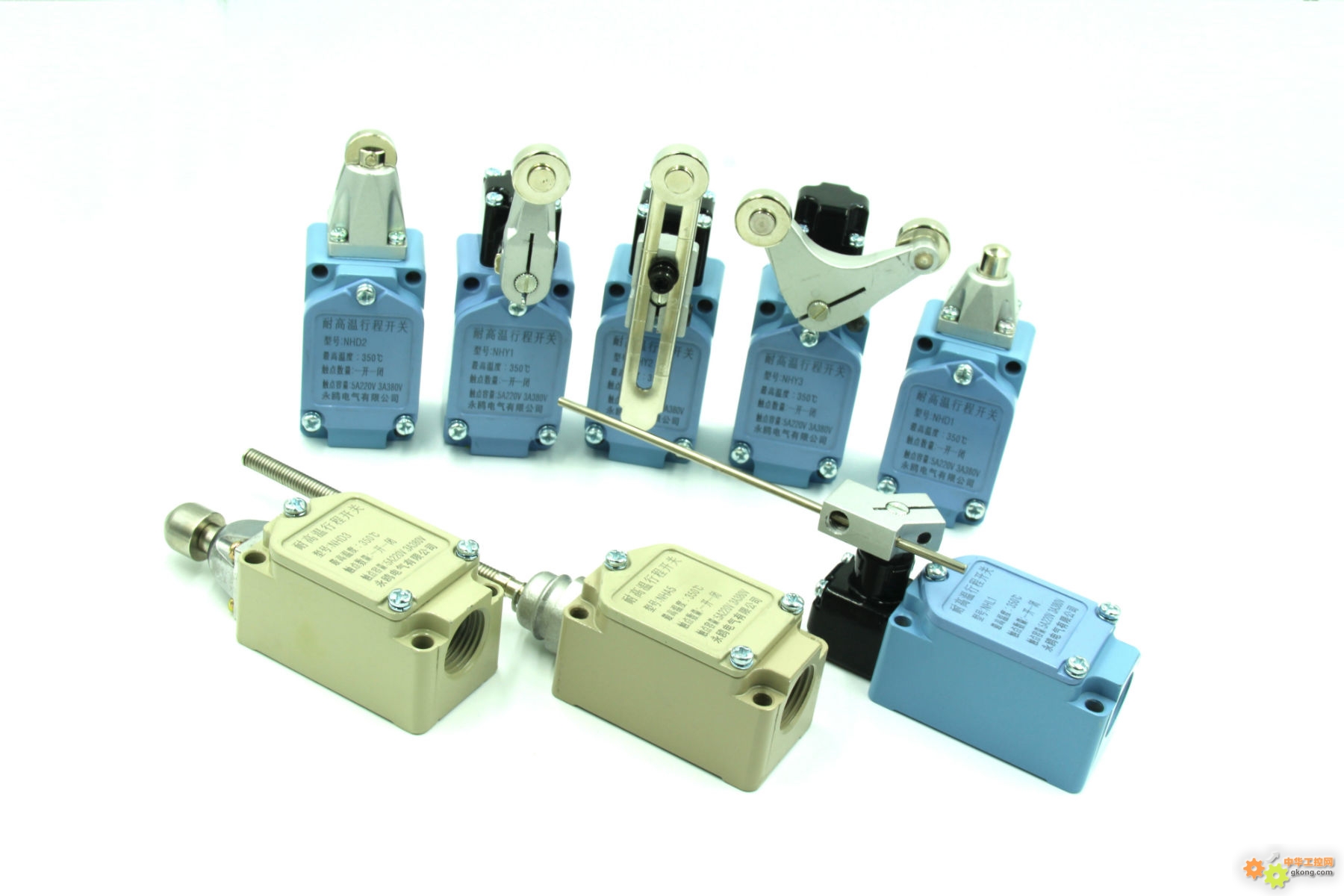

耐高溫行程開關特性以及產品的技術參數
長久以來，為滿足用戶對特殊環境的需求， NH系列提供了對使用環境溫度比較高的耐高溫行程開關。耐環境規格、支持各種工件的驅動桿、可與工件相匹配的動作敏感度、有助于操作與維護的動作指示燈以及多種配線規格，種類豐富，應用廣泛，可滿足您的各種需求。 耐高溫行程開關一般性用在煉鋼廠，水泥廠，化工，電力等高溫場所比較多。
耐環境型可供選擇
一般市場上該系列包含高密閉型、高密封型、耐高溫型、耐寒型、耐腐蝕型以及耐候性型。請根據實際環境選用。 我公司主推NH耐高溫行程開關
所有型號的共同特性
2回路雙斷操作
利用2回路雙斷，確保電路切斷。
IP65的防護等級
采用鋁合金外殼以及金屬穿線保護罩，能滿足高溫環境的需求。
|
耐高溫行程開關型號規格
|
|
|
|
 滾輪擺桿型
|
 可調式
滾輪擺桿型
25～140mm
|
|
項目
|
型號
|
型號
|
|
|
標準型
|
|
NHY1
|
NHY2
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫行程開關型號規格
|
|
|
|
 可調式
棒式擺桿型
25～140mm
|
|
彈簧式
擺桿型
|
|
|
項目
|
型號
|
型號
|
|
|
|
標準型
|
|
NHL1
|
NHA5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫行程開關型號規格
|
|
|
項目
|
型號
|
型號
|
型號
|
型號
|
|
叉式保持型
|
|
NHYY
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫行程開關型號規格
|
|
頂部滾珠柱塞型
|
|
頂部球式柱塞型
|
|
密封頂部滾珠柱塞型
|
|
|
項目
|
型號
|
型號
|
型號
|
|
|
頂部柱塞型
|
|
NHD1
|
NHD2
|
NHD3
|
|
|
|
NHG1
|
|
NHG2
|
|
NHG3
|
|
|
|
特性
|
防護等級
|
IP65
|
|
壽命*1
|
機械
|
1,500萬次以上
|
|
電氣
|
75萬次以上
|
|
容許操作速度
|
1mm～1m/s (NHY1時)
|
|
容許操作頻率
|
機械
|
120次/分鐘以上
|
|
電氣
|
30次/分鐘以上
|
|
額定頻率
|
50/60Hz
|
|
絕緣電阻
|
100MΩ以上(DC500V)
|
|
接觸電阻
|
25mΩ以下(初期值、內置開關單品)*6
|
|
絕緣強度
|
同極端子間
|
AC1,000V(600V) 50/60Hz 1 min
|
|
各端子與地線之間
|
AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
|
|
各端子與不帶電金屬部之間
|
AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
|
|
額定絕緣電壓(Ui)
|
250V(EN60947-5-1)
|
|
污染度(使用環境)
|
3(EN60947-5-1)
|
|
短路保護裝置(SCPD)
|
10A，保險絲類型gG或gI(IEC60269)
|
|
帶條件短路電流
|
100A(EN60947-5-1)
|
|
額定密閉熱電流(Ithe)
|
10A， 0.5A(EN60947-5-1)
|
|
防止觸電保護等級
|
Class I
|
|
耐振動
|
誤動作
|
10～55Hz雙振幅1.5mm *4
|
|
耐沖擊
|
毀壞
|
1,000m/s2以下
|
|
誤動作
|
300m/s2以下*4
|
|
使用環境溫度
|
-10°C～+550°C (無結冰)
|
|
使用環境濕度
|
35%～95%RH
|
|
重量
|
約396g (NH時)
|
|
動作特性 Action characteristics
|
|
型號Models
|
NHY1
|
NHD2
|
NHA5
|
NHY2
|
NHL1
|
NHY3
|
NHD1
|
NHD2-1
|
NHD3
|
|
OF 最大(Max.)
|
1360g
|
2720g
|
150g
|
1360g
|
142g
|
1200g
|
2720g
|
2720g
|
2720g
|
|
RF 最小(Min.)
|
227g
|
910g
|
-
|
227g
|
28g
|
-
|
910g
|
910g
|
910g
|
|
PT 最大(Max.)
|
20°
|
1.7mm
|
28mm
|
20°
|
20°
|
55°
|
1.7mm
|
1.7mm
|
1.7mm
|
|
OT 最小(Min.)
|
30°
|
5.6mm
|
-
|
30°
|
30°
|
35°
|
6.4mm
|
5.6mm
|
5.6mm
|
|
MD 最大(Max.)
|
12°
|
1mm
|
-
|
12°
|
12°
|
-
|
1mm
|
1mm
|
1mm
|
|
TF 最大(Max.)
|
2720g
|
-
|
-
|
2720g
|
200g
|
-
|
-
|
2720g
|
2720g
|
|
TT最小(Min
|
50°
|
6.5±0.8mm
|
-
|
50°
|
50°
|
OP:90±10°
|
OP:34±2.8mm
|
6.5±0.8mm
|
9±0.8mm
|
|

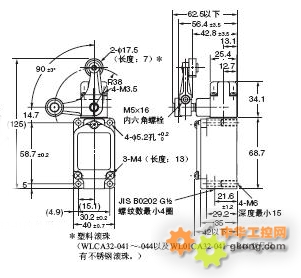

滾輪擺桿型
NHY1

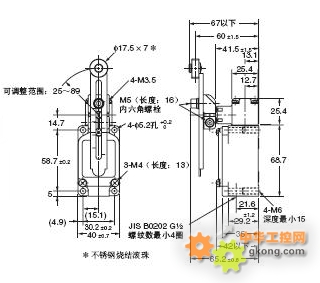

可調式滾輪擺桿型
NHY2

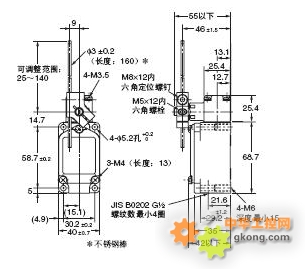

可調式棒式擺桿型（25～140mm）
NHL1

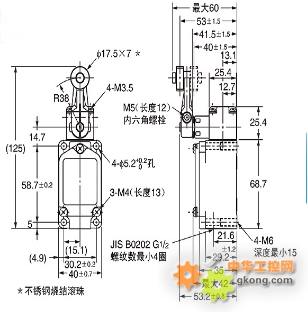

U式雙滾輪型
NHY3

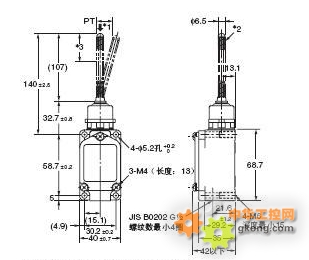

彈簧型
NHA5
注：各機種的外形尺寸圖中， 未注公差為±0.4mm。
柱塞型

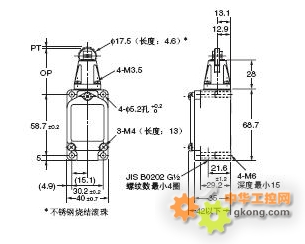

頂部柱塞型
NHD1
頂部滾珠柱塞型
NHD2
頂部球式柱塞型
NHD3
注： 各機種的外形尺寸圖中，未注公差為±0.4mm。
耐高溫行程開關常用擺桿尺寸圖（僅適用于旋轉擺桿型。）
NHY1型耐高溫行程開關
標準擺桿
NHY2型耐高溫行程開關
標準擺桿
NHL1型耐高溫行程開關
標準擺桿
注1. 各機種的外形尺寸圖中， 未注公差為±0.4mm。
2. 使用可調式滾珠（棒式） 擺桿時， 請使擺桿朝下。此外， 有可能出現搖擺現象（開關由于慣性反復ON、OFF的現象）， 請注意。
|
