引言

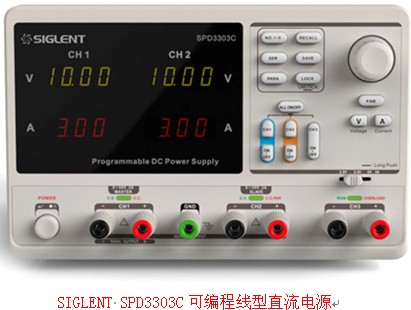

為方便汽車電子行業相關產品的測試，提供統一測試標準，國際標準化組織提供了一系列電壓瞬變波形測試模版，用以仿真各種情況下的電壓波形。對汽車在各種運行環境下的電壓瞬變波形進行預測，工程師可以在實驗室里，按照模版所定義的電壓波形對待測件進行測試，以判斷自己的產品能否達到要求。如國際標準的ISO-16750-2脈沖波形就是目前汽車電子行業最炙手可熱的統一測試標準。因此，為了使車載電子乃至整個汽車電子行業的測試更加標準和精準，從而為汽車排除安全隱患，鼎陽科技（SIGLENT）也一直致力于汽車電子領域相關產品測試的測試儀器的研究，并開發出了一款可模擬國際標準的ISO-16750-2脈沖波形的大功率直流電源系列產品——SPD3303C可編程線性直流電源。
ISO-16750-2國際標準脈沖波形
國際標準化組織提供了一系列適用于汽車電子行業中電壓瞬變波形測試的模版，用以仿真各種情況下的電壓波形，ISO-16750-2文檔就是其中之一。在具體的測試中，它如何應用？又有什么作用呢？總體來講，ISO-16750-2文檔所包含的波形可以用于汽車電氣電子設備的抗擾度實驗，下面是具體應用：
（一）瞬時電壓跌落對汽車電子設備造成的影響
在汽車電路中，當其中某個電路出現故障時，熔斷器就會熔斷，因此會造成其他電路的供電設備的電壓在瞬間有一個跌落，而如果該電路中的電子設備不能夠承受這種電壓跌落所帶來的沖擊的話，就會導致其中的設備不能夠正常使用，從而影響汽車以及車載電子的正常運行。

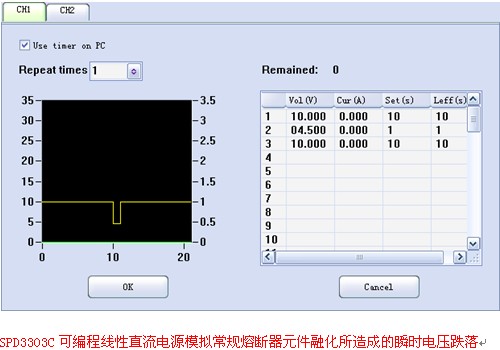

當工程師在進行相關的測試時，就完全可以利用SPD3303C系列可編程線性直流電源中內置的ISO-16750-2國際標準脈沖波形來進行測試。此脈沖波形可模擬另一電路內的常規熔斷器元件融化所造成的瞬時電壓跌落，利用這一完全仿真的情況對汽車上的電子設備進行測試。如下是SPD3303C可編程線性系列直流電源進行該項測試時的波形圖：
在該波形圖中不難看出，從10s到11s的極短時間內，電壓瞬時跌落又瞬時歸位，真實的模擬出實際情況，可完全滿足瞬時電壓跌落對汽車電子設備的影響的測試。
(二) 不同的電壓驟降對帶有復位功能的汽車電子設備的影響
汽車中的各種設備錯綜復雜，其中有一些設備是帶有復位功能的，比如說汽車電子設備中常用的微控制器。試想一下，如果裝有一個或多個微控制器的汽車電子設備，一旦其中的微控制器不能正常復位，那么該設備當然就無法運行，由此也會對安全造成威脅。所以設備的復位性能的檢測，也成為汽車電子行業的眾多測試中一個格外重要的實驗。

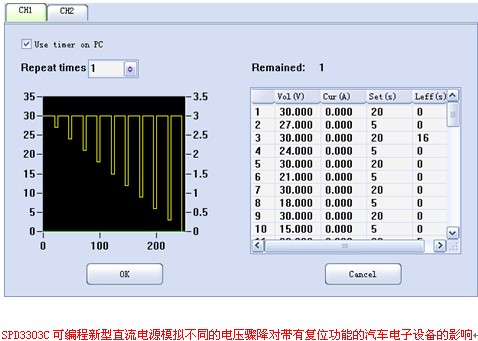

在該項測試中，工程師可利用SPD3303C可編程線性直流電源，模擬不同的電壓驟降曲線，從而檢驗對不同的電壓驟降時汽車電子設備的復位性能，波形圖如下所示：
在這里可以看出，在進行這項測試時，SPD3303C可編程線性直流電源模擬出的電壓波形是有規律的梯度曲線，其供電電壓以10%的速率下降，保持5s，再上升到起始值，至少保持20s進行功能測試;然后電壓再下降，如此循環往復，能夠確保待測設備的復位功能得到充分檢驗。
|
