一：功能技術特點：
*采用16位微處理器，電壓空間矢量SVPWM控制方式
*高精度LED數字顯示：目標頻率，輸出頻率，輸出電流，輸入電壓，運行時間
*快速穩定的頻率給定方式：面板給定與外部電位器模擬給定
*高精度頻率調節，頻率精度為0.01HZ
*設計5個4步程序模式,頻率和時間可以單獨設置
*啟動方式靈活:面板方式.外部按鈕方式,外部開關方式
*兩種計時方式:加計時方式,減計時方式
*保護功能完善:輸入過欠壓.過載,加速過流,定速過流,減速過 流,短路等
*載波頻率1.8-15.0KHZ任意設定
*內置485通訊接口
二：功能技術參數
此變頻器共有80個程序段,其中管樁變頻器只共有17個固定參數項,常用參數項一經調整完畢后不需在修改,管樁生產參數需要根據實際生產要求經常改動.
三：使用注意事項：
*實施配線,請關閉電源.
*變頻器內部電子元件對靜電特別敏感,因此不可將異物置入變頻器內部或觸摸主電路板.
*切斷輸入電源后,變頻器顯示面板上的指示燈未熄滅之前,表示變頻器內部仍有高壓,請勿觸摸內部電子元件.
*絕不可將輸入電源線接至變頻器輸出端子U.V.W
五:面板編程操作
舉例:將F1-16改為20,操作方法如下:

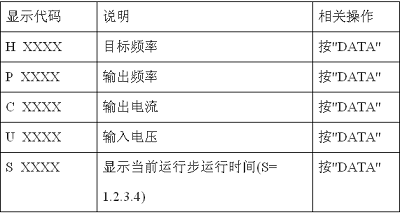

六:面板顯示項目
七:常用參數
(1).基礎參數設定
F---00 主頻率輸入設定：００（主頻率由操作面板給定）
F---01 運轉指令來源設定：０１（運轉指令由外控控制．
鍵盤STOP鍵有效)
F---02 電機停車方式:00(減速停車)
F---11 加速時間:80秒（電機啟動時間）
F---12 減速時間:80秒（電機停車時間）
F---38 外部運轉指令設定:02(三線制控制方式)
F---54 自動轉矩提升:設定范圍5-15(改變起動力矩)
F---76 參數初始化:10(所有參數復位）
(2).管樁參數設定
代碼參數名稱設定范圍
F-15程序模式設定1-5
F-16第一頻率設定0-400HZ
F-17第一時間設定0-9999S
F-18第二頻率設定0-400HZ
F-19第二時間設定0-9999S
F-20第三頻率設定0-400HZ
F-21第三時間設定0-9999S
F-22第四頻率設定0-400HZ
F-23第四時間設定0-9999S
以上參數為變頻調速器常用參數,作用是調用基本功能.管樁參數只修改F-15---------F-23,常用參數一經設置后不用再進行設定
八:參數設置方法
<一>: 參數F1-15中參數為1.2.3.4.5代表該變頻器內部可以設置5種直徑的管樁參數.分別對應外部控制柜的5路模式按鈕.
<二> 管樁生產過程為四個段速.
第一段速:轉速由F1-16以工作頻率形式設定;第一段速工作時間由F1-17以秒鐘形式設定
第二段速:轉速由F1-18以工作頻率形式設定;第二段速工作時間由F1-19以秒鐘形式設定
第三段速:轉速由F1-20以工作頻率形式設定;第三段速工作時間由F1-21以秒鐘形式設定
第四段速:轉速由F1-22以工作頻率形式設定;第四段速工作時間由F1-23以秒鐘形式設定
<三> 例如:設置Ø300管樁參數
1. 按動面板PRGM鍵,進入程序設定模式
2. 利用▲鍵或▼鍵將參數代碼調至F1-15,按DATA鍵查看內部數據.并用▲鍵或▼鍵將內部數據修改為1(代表將控制柜模式一按鈕設為Ø300生產模式)
3. 將F1-16設定為第一段速工作頻率,例如12.5HZ(方法同2)
4. 將F1-17設定為第一段速工作時間,例如180秒(方法同2)
5. 將F1-18設定為第二段速工作頻率,例如27.5HZ(方法同2)
6. 將F1-19設定為第二段速工作頻率,例如90秒(方法同2)
7. 將F1-20設定為第三段速工作頻率,例如36HZ(方法同2)
8. 將F1-21設定為第三段速工作頻率,例如120秒(方法同2)
9. 將F1-22設定為第四段速工作頻率,例如52HZ(方法同2)
10. 將F1-23設定為第四段速工作頻率,例如360秒(方法同2)
<四> : 當Ø300管樁生產參數設置完畢后返回F1-15,將內部數據改為2(或3.4.5)可設定其它標號管樁生產參數,分別對應控制柜上的模式二至模式五.
<五> : 生產過程中,選擇好模式就可生產該模式對應標號的管樁
因?qū)嶋H參數是根據工況情況而定.還需反復修整,特寫明以上方法供廠方操作人員調整參數.
變頻器系精密電子器件,平時注意防塵,防潮.定期應做好保養工作

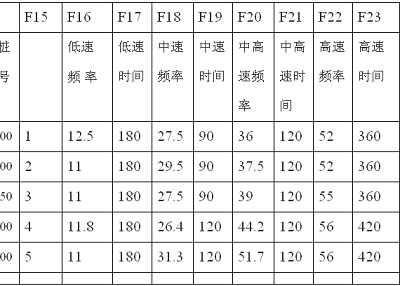

九:管樁生產參數
以上參數為6極電機對應的管樁生產數據,僅供參考,
十:常見故障排除方法:
1.起動困難
離心機空載時變頻器可以運行,當?shù)跹b模具后電機啟動因難,此現象是應為變頻器輸出的啟動力矩過小,可將F1-54內部數據適當增加,通常該值的設定范圍在5--20之間.不易過大.否則容易出現過電流保護.
2.中高速自動丟失
此故障系程序指令出錯.可將F1-76內部數據改為10后再存儲,目的是將變頻器全部數據恢復到出廠設置,再?gòu)男略O(shè)定即可.
南京柯控自動化系統有限公司
技術支持：13182847064張
|
