在許多場合我們需要用智能手機通過互聯網對遠程的串口設備進行控制，波仕電子最新的串口通信技術，可以借助帶DDNS的無線路由器和互聯網-串口轉換器來實現。本地智能手機與互聯網上的遠端串口設備相互通信，極大的擴展了串口通信的距離并且便攜。本文描述Android智能手機以及iphone手機的互聯網串口通信的原理和設置以及使用方法。
1、互聯網串口通信的原理
在局域網中的以太網通信的雙方，一方叫做服務器Server，另外一方稱為客戶端Client。它們都有固定的4位IP地址，比如192.168.0.1和192.168.0.2。在互聯網中的兩個設備需要通信，也是一端為服務器，另外一端為客戶端，但是互聯網上最關鍵的問題是如何發現對方的IP地址。由于目前普遍采用電信ADSL上網，所以普通用戶的互聯網IP地址每天甚至每次上網都是變化的。這就需要DDNS，或者稱為動態域名解析。實現互聯網串口通信的方法就是采用動態域名解析（DDNS）。所謂動態域名解析，就是服務器采用的是固定的域名，不管此服務器的互聯網IP地址怎么變化，這個固定的域名總是指向這個服務器的IP地址，而如何知道變化的服務器IP地址并且進行跟蹤變化是通過域名解析服務器（DNS）來實現的。客戶端知道了服務器的域名，在通信前自動向互聯網上的 DNS （域名解析）服務器查詢服務器的 IP 地址，當找到服務器 IP 地址后，就可以向服務器發起連接請求，建立通信鏈路。

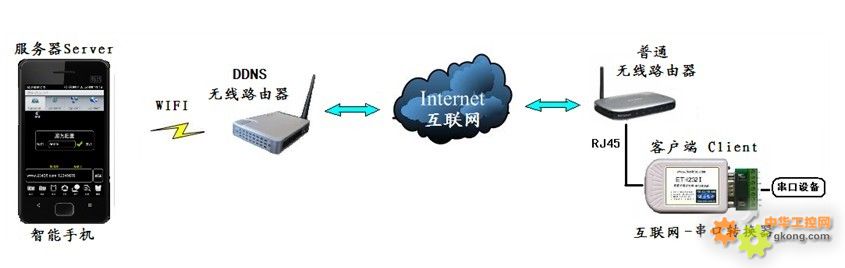

智能手機接的必須是帶DDNS的無線路由器，特點就是帶固定域名，這個固定域名永遠指向本DDNS無線路由器的互聯網（外網或者稱為WAN口）IP地址。DDNS無線路由器具有普通的無線路由器的全部功能。遠端上網可以用普通的無線路由器即可，這個普通無線路由器的LAN網口用RJ45網線接波仕ETH232I型號的互聯網-串口轉換器，ETH232I帶的串口（RS-232、RS-485、RS-422）可以接串口設備。
2、智能手機的設置
智能手機設置成為服務器，遠端的互聯網-串口轉換器作為客戶端。DDNS路由器設置的關鍵是“端口映射”，就是讓DDNS無線路由器知道控制它的智能手機具體是哪一臺，這就必須在DDNS路由器設置中填上用戶所用的智能手機的無線IP地址，體現在DDNS路由器設置中對應的就是一個端口號。

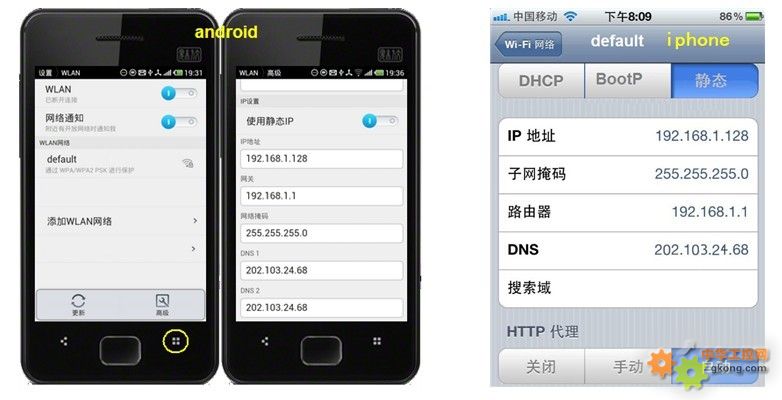

2.1、將智能手機的無線IP設置為靜態IP地址。在無線WIFI的高級選項里選擇“使用靜態IP地址”。網關為DDNS無線路由器的內網LAN口IP地址192.168.1.1（寫在DDNS無線路由器的外殼上）。這里IP地址比如設置為192.168.1.128，注意前3位必須與DDNS無線路由器的內網IP地址的前3位一樣。網絡前綴長度為24（即：24位2進制數）�！�DNS1”和“DNS2”請上網搜索當?shù)氐挠蛎馕龇⻊?wù)器IP地址，圖中的202.103.24.68是武漢電信的。在ipad的設置項中，24位2進制數相當于子網掩碼255.255.255.0，“DNS1”和“DNS2”統稱為“DNS”，其余一樣。
2.2、DDNS路由器配置頁面上有基本設置——虛擬服務——內部IP，填寫你的智能手機的無線WiFi的靜態IP地址（比如上面設置的192.168.1.128），內部端口和外部端口一般都填寫一樣（默認6000），協議選擇TCP。這樣端口號6000就對應于這臺IP地址為192.168.1.128的智能手機了。
3、互聯網-串口轉換器的設置

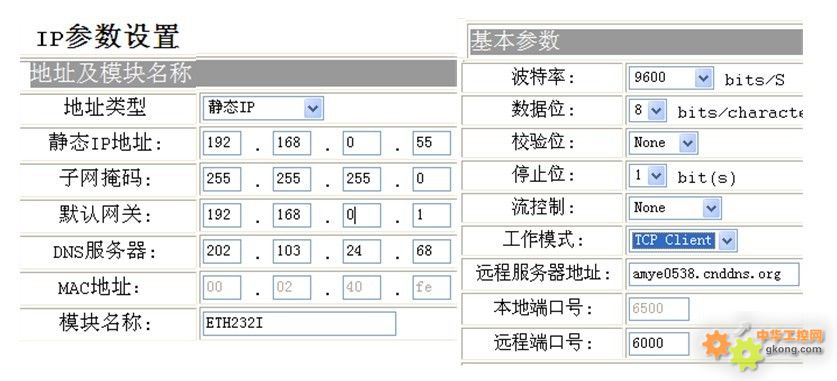

波仕ETH232I互聯網-串口轉換器使用時是連接在普通無線路由器的LAN口上的，但是在使用之前需要連接到計算機的以太網口進行參數設置。參數設置均通過瀏覽器進行。由于ETH232I默認的IP地址為 192.168.0.55，所以請先將您的計算機的以太網口的IP地址設置為 192.168.0.1，子網掩碼為 255.255.255.0。用瀏覽器（推薦用IE）打開http://192.168.0.55，出現以下界面。
靜態IP地址就是ETH232I的IP地址，可以修改。默認網關就是產品所接的無線路由器的內網IP地址（寫在路由器的外殼上）。DNS服務器上當?shù)氐幕ヂ?lián)網域名解析的服務器，比如武漢電信為202.103.24.68，其它地方的DNS地址請到互聯網上查詢。串口設置可以設置串口的速率、格式。工作模式選擇：TCP Client。遠程服務器地址就是DDNS無線路由器內置的固定域名。遠程端口號可以就用6000,本地端口號可以就用6500。
設置完畢后將ETH232I脫離計算機，再用RJ45網線連接到這個無線路由器的任何一個LAN口上。
4、智能手機互聯網串口通信測試

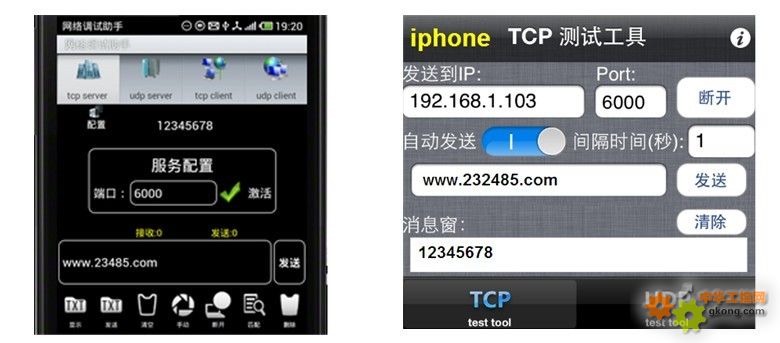

以上的設置都正確后就可以進行互聯網串口通信了。在Android智能手機上安裝TCP-TEST.APK（TCP網絡調試助手），運行TCP網絡助手，選中“tcp server”,鍵入端口（6000），按“激活”即可。在蘋果iphone手機上安裝TCP/UDP測試工具，使用方法是一樣的。
現在智能手機就可以通過互聯網與ETH232I的串口進行通信了。成功連接后，可以在發送區輸入你要發送的數據或字符。這些數據將以透明模式轉換到ETH232I的串口發送出來。如果這時ETH232I的串口接收到數據比如“12345678”，那么這些串口數據將透明傳輸?shù)?/FONT>TCP網絡助手的界面中，并在接收區顯示“12345678”。
智能手機的互聯網串口通信大大拓展了智能手機的功能，這樣智能手機不僅僅是一種娛樂和通信設備，而且還成為了一種便攜式的工業控制、測量和通信裝備。只要智能手機成功地?cái)U(kuò)展了互聯網的遠程串口，那么也就實現了與帶串口的單片機智能設備的連接，這樣不僅能夠輕松實現著名的互聯網控制家庭電燈的開關的功能，而且還可以控制亮度甚至任何帶串口的智能設備。
