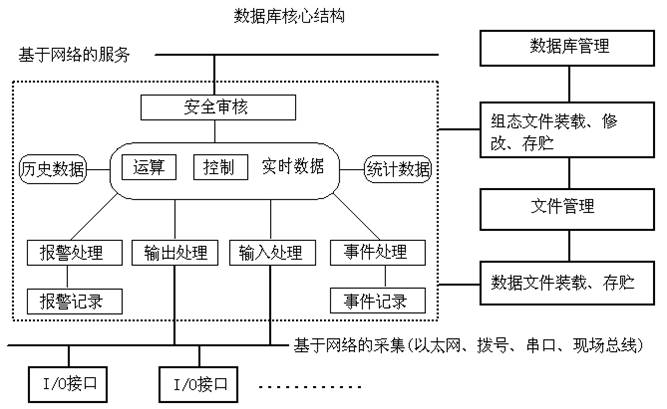

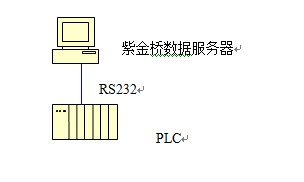

2)沒有空余串口，但有編程口的（串口），通過編程口進行采集，PLC編程軟件與數據采集共用一個串口。
改性瀝青裝置無網絡環境，為保證系統正常運行需要從加氫車間辦公室機房鋪設光纖到改性瀝青操作室。根據網絡部要求加鋪兩條光纖，分別是改性瀝青操作室到改性瀝青辦公樓；改性瀝青操作室到新門門衛。

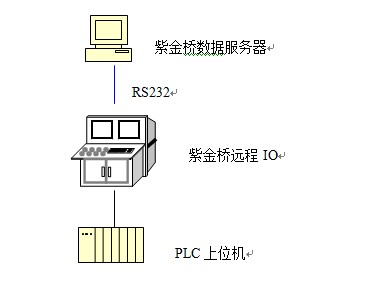

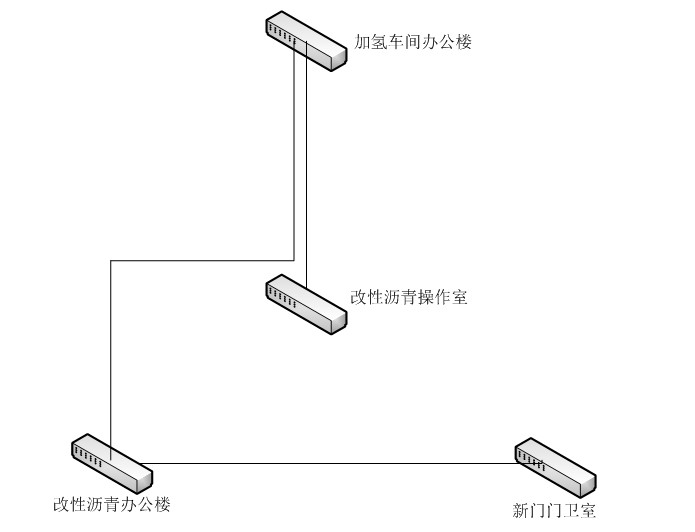

網絡拓撲圖如下：
其中改性瀝青操作室、改性瀝青辦公樓、門衛室三處需要安放交換機及交換機光模塊。加氫車間辦公樓需要增加三對光模塊。
硬件資源，具體配置要求見下表。
|
名稱 |
數量 |
單位 |
配置 |
用途 |
放置地點 |
|
前置數采機 |
1 |
臺 |
Dell™ OptiPlex™ 980 MT |
實時數據采集 |
待定 |
|
串口服務器 |
1 |
個 |
MOXA NPORT 5110 |
實時數據采集 |
裝置 |
|
壁掛設備箱 |
2 |
個 |
350*500*200 |
實時數據采集 |
辦公樓 |
|
耦合器 |
24 |
個 |
ST |
網絡通訊 |
機柜 |
|
尾纖 |
24 |
根 |
ST 1.5M單膜 |
網絡通訊 |
機柜 |
|
8口光纖盒 |
2 |
個 |
|
網絡通訊 |
機柜 |
|
24口光纖盒 |
2 |
個 |
|
網絡通訊 |
機柜 |
|
光纖 |
300 |
米 |
SM-4 |
網絡通訊 |
|
|
光纖 |
1500 |
米 |
SM-12 |
網絡通訊 |
機柜 |
|
電源插排 |
3 |
個 |
公牛 GN-705D，3米 |
網絡通訊 |
機柜 |
|
機柜 |
1 |
個 |
600*600*1200 |
網絡通訊 |
裝置 |
軟件環境，具體見下表。
|
軟件 |
數量(份) |
名 稱 |
|
實時數據庫軟件 |
1 |
服務器版 |
|
遠程IO驅動 |
1 |
無限客戶端服務器版 |

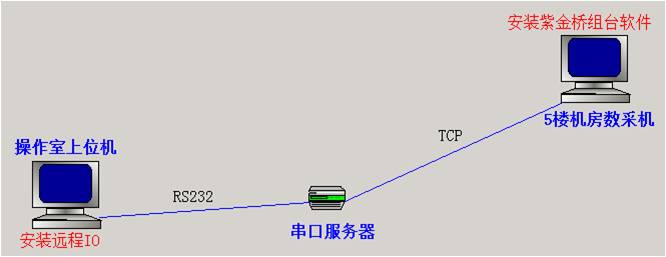

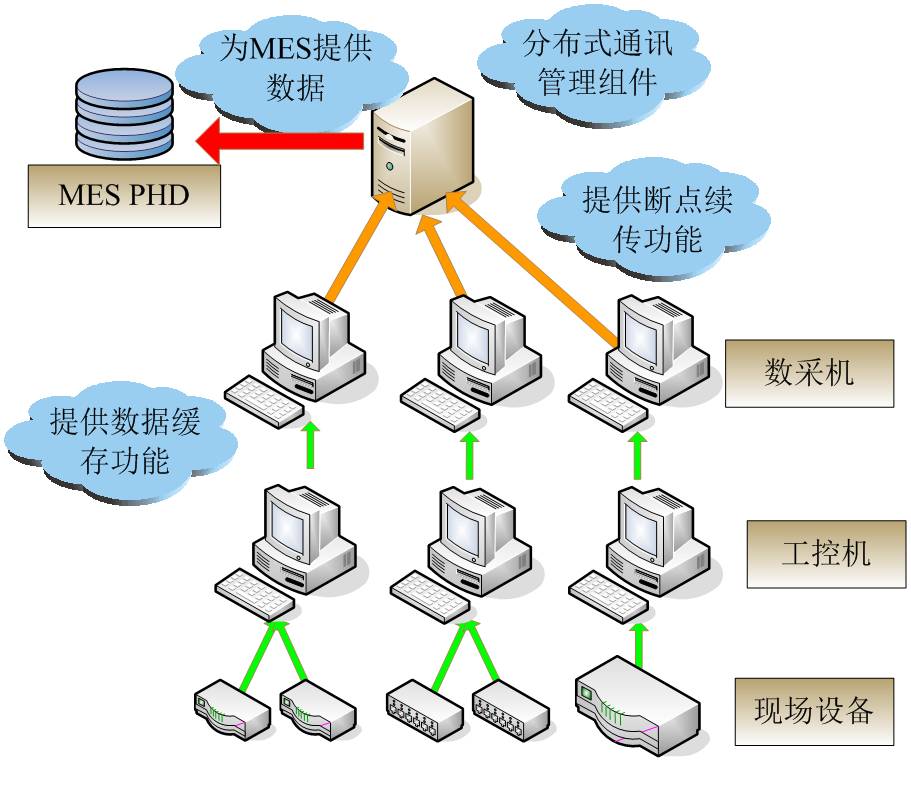

整套系統流程為：
其中上位機連接串口服務器用的是RS232串口線。
串口服務器連接數采機用的是通過IP地址通訊。
由于上位機運行的是WinCC軟件，因此，本次數采使用OPC的通訊協議來進行數據采集。
按照方案中，首先需要在上位機電腦中安裝紫金橋用于遠程數采的插件“遠程IO”。
把此插件文件夾拷貝到上位機E盤中后
。
打開文件夾，雙擊

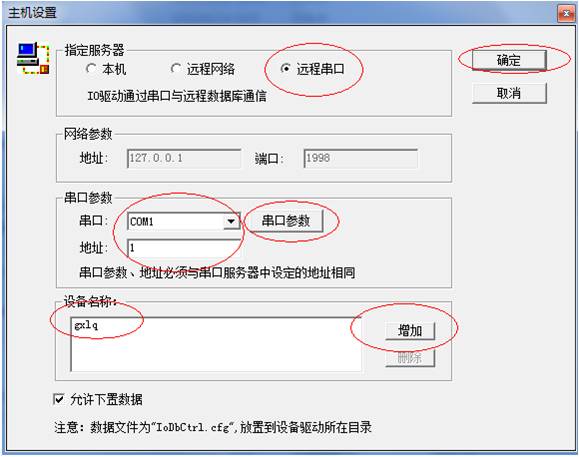

。打開遠程IO配置環境，
按照上圖紅圈中所視，配置好，其中串口參數為：
配置好后,運行OPC_Client.exe
來進行數據采集,注:在插件運行的同時桌面右下角會顯示進程圖標,之后等待數采機運行給予指令.
數采機配置以及環境：
DELL Dell™ OptiPlex™ 980 MT
顯卡 512M
內存 4G
CUP Intel i3
Windows XP系統SP2
系統環境軟件包括： Office、WinRAR
數采環境相關軟件包括： 紫金橋軟件、NPort軟件
具體機房位置由信息部分配。
---------------------------------------------------------------------------------------------------------
數采機IP:192.168.0.12
串口服務器IP:192.168.0.11
---------------------------------------------------------------------------------------------------------
串口服務器外觀如下圖所示：
用以485轉換網絡接口。
當使用設備時，需要在對應數采機中安裝驅動軟件，以及進行連接配置。
首先，把軟件的安裝盤放到光驅中，或在數采機的D盤中，找到
文件夾。
進入文件夾，選擇
。
選擇相應系統，
后。
解壓并雙擊，Npadm_Setup如圖
。
安裝完成后，在開始菜單中找到NPort Administrator程序。
打開后會調出串口服務器的客戶端軟件，按照說明可進行配置。
---------------------------------------------------------------------------------------------------------------------

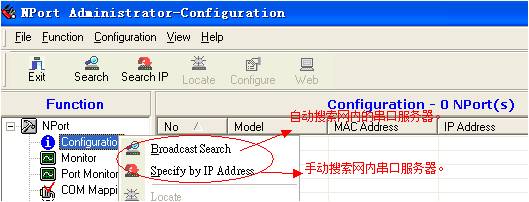

右鍵單擊Configuration，選擇Broadcast Search菜單搜索串口服務器，或選擇手動輸入IP搜索。
---------------------------------------------------------------------------------------------------------------------
搜索完成后會顯示連接的串口服務器IP
這里還可以更改并配置設備。
映射串口服務器

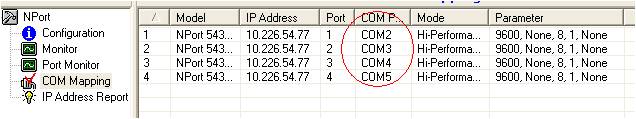

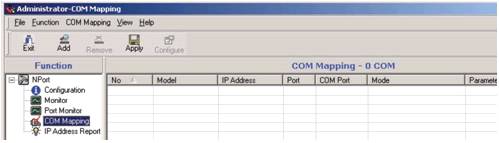

單擊COM Mapping

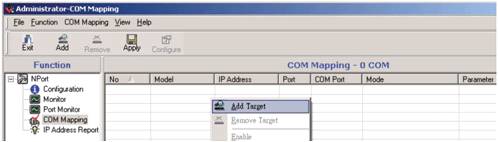

在映射列表中，右鍵單擊Add Target菜單項。
彈出Add Nport窗口，單擊Rescan按鈕，查找串口服務器。在串口服務器列表中，選中要映射服務器，點擊OK按鈕。
這樣就可以設置通道com口了
右鍵單擊已經設置好的串口服務器，單擊Apply Change菜單項�；螯c擊Apply 按鈕鈕，將串口映射信息保存到主機注冊表中。
.
當軟件安裝完成后,會在桌面生成一個快捷方式為下圖 。

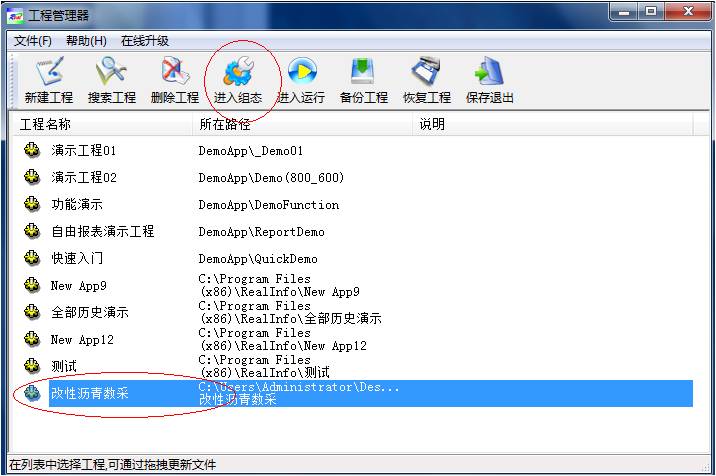

雙擊打開工程管理器，選擇改性瀝青數采工程，進入組態。如下圖。
進入后，在數據庫選項卡，找到已經建立好的“gxlq”O(jiān)PC驅動并雙擊進入配置。如下圖。

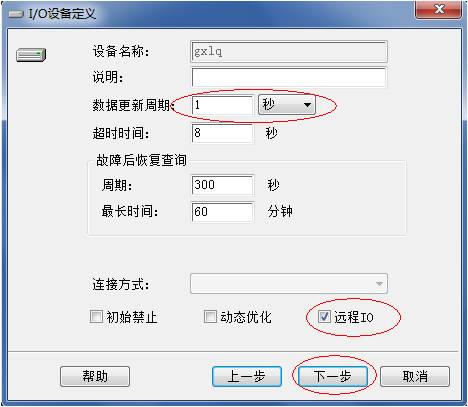

在驅動的配置頁面按照如圖所示，一步步進行設置。

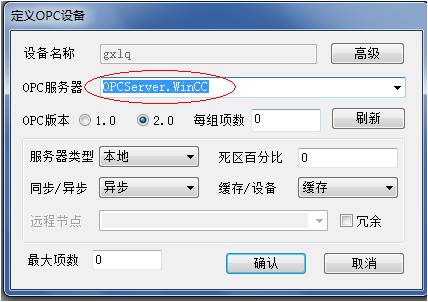

完成點下一步
完成點確認。
至此驅動設備已經建好，下面來看看點的建立和設置。
在數據庫選項卡進入點組態。
在點組態中，按照改性瀝青上位機需要采集的點名和描述建立好點與點信息。

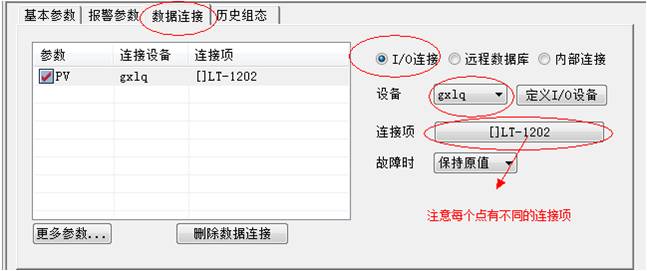

并在每個點后的外部連接上關聯驅動設備添加連接項，步驟如下。

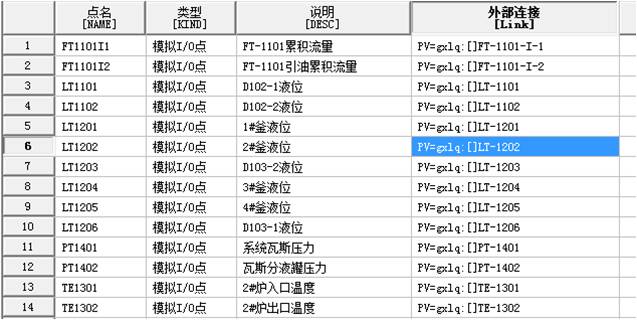

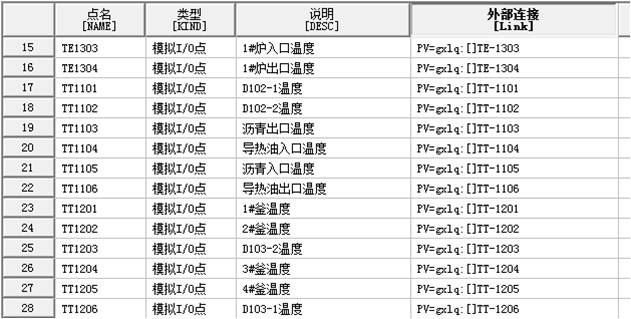

這里要注意，每個點有不同的連接項，不要連錯。下面是本次數采的點信息與數據連接串。
完成后保存退出即可。接下來連接建立串口映射。

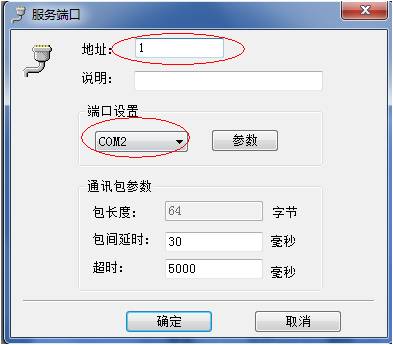

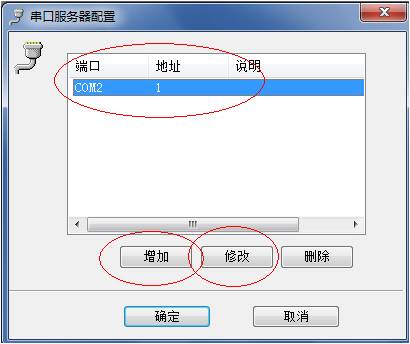

按照上圖所示，完成配置即可。
總結
紫金橋作為通用軟件，它可以應用到許多行業領域，如同本文在改性瀝青裝置上對現場數據進行掌握，并還可以為上層mes這樣管理系統提供所需的數據。這類結構中，重要的因素就是數據，目的也是針對于數據的。不同的在于現場環境不一樣，所以實施中搭建整體方案很重要，要結合設備功能情況，天氣情況，地理位置情況，來全局考慮。
