不懂BACnet標準 也能輕松組態
力控科技BACNet/IP驅動以《A Data Communication Protocol for Building Automation and Control Networks》協議內容為參考，以開源協議棧bacnet-stack 批量組點 接口。其具有使用技術難度小、通訊組態效率高、運行穩定和功能擴展方便等特性。
1、自動識別設備--使用技術難度小
BACnet標準相對普通的智能儀表協議來說比較復雜，特別是網絡層協議控制信息 (NPCI) 包含 Version( 主版本 ) 、 Control( 控制字段 ) 、 DNET( 目標地址網絡號 ) 、 DLEN( 目標地址 MAC 地址長度 ) 、 DADR( 目標地址 MAC 地址 ) 、 SNET( 源地址網絡號 ) 、 SLEN( 源地址 MAC 地址長度 ) 、 SADR( 源地址 MAC 地址 ) 、 Hop Count( 轉發計數 ) 、 Message Type( 報文類型 ) 、 Vendor lD( 廠商標識號 ) 11個參數。這些參數都是固化在設備中的，通訊協議中又不可缺少，上位機有一個參數配置有問題，通訊測試就可能失敗。

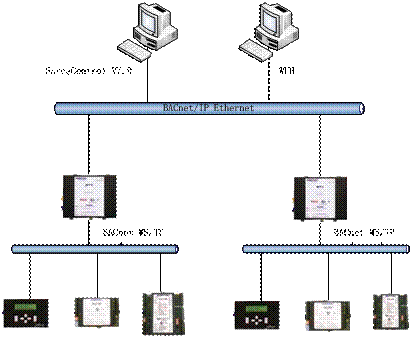

BACnet與Internet互聯方面，定義了B/IP PAD和BACnet/IP兩種不同的技術,基于B/IP PAD互聯項目中，設備對于NPCI層參數使用比較多，上位機系統和設備配置必須一致，特別是設備號、網絡號和地址，通常這些信息只能用工具軟件才能獲取。而基于BACnet/IP的技術的設備互聯，基本不使用網絡號和地址參數，有設備IP即可。針對不同互聯方式和廠家設備，如何正確配置各種參數，對組態工程師來說是一個挑戰，同時對上位機軟件開發人員開發出通用的BACnet驅動也是挑戰。

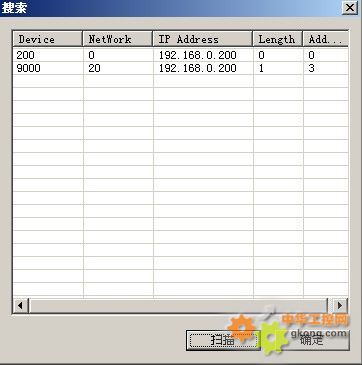

力控BACnet/IP驅動 采用開源協議棧，功能強大，通過Who is和I am網絡廣播服務，以及對象屬性讀取Readproperty服務，能夠自動識別局域網內的所有BACNet設備，并自動讀取設備的各種參數信息。對于不了解BACnet標準的組態工程師，按照幫助可以順利完成項目的通訊組態和驅動調試工作，下圖是掃描基于B/IP PAD互聯網絡中BACnet設備界面。
2、批量建點--通訊組態效率高
力控科技監控組態軟件支持組態批量建點接口，結合BACnet標準支持網絡廣播和對象屬性讀取服務，用戶可以快速完成設備組態和點組態功能。設備組態參數采用自動掃描方式，點組態也支持自動掃描和自動建點，通訊組態效率提高很多。特別是在協作項目開發工程中，自控工程師不斷的修改控制器中程序和對象信息，上位機變量組態也要不斷調整，按以往方式雙方要有一份完整的修改記錄，否則項目調試會相當困難。力控BACnet驅動能夠避免這種困惑，組態工程師只需要把通訊組態重新設置一遍即可，整個過程在幾分鐘內就可以完成。對于樓宇系統集成商的工程師，項目中基本都使用相同廠家的控制器，熟練使用后，通訊組態花費代價在整個項目中幾乎忽略不記。

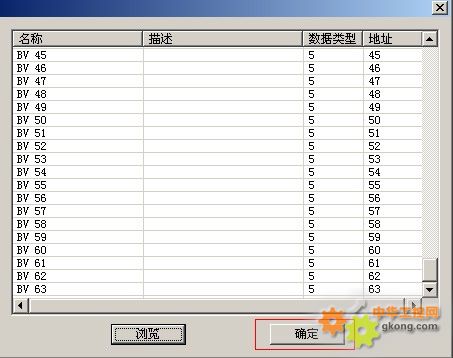

下圖是掃描設備號為200控制器的內部BACnet對象信息，點擊確定按鈕則自動在力控數據庫中建點。
3、 開源協議棧--運行穩定和功能擴展方便
采用開源協議棧bacnet-stack來開發BACNet/IP驅動，其性能穩定可靠，在多個樓宇項目中得到證實。應用層編碼和解碼都由協議棧來實現，驅動擴展非常方便，后續數據鏈路層支持MS/TP和PTP方式，修改代碼量很小。
4、 Schedule對象--實現智能節能控制

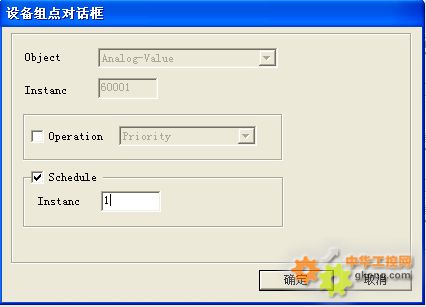

除了支持基本的對象類型Analog-Input、Analog-Output、Analog-Value、Binary-Input、Binary-Output、Binary-Value、Notification Class，還支持Schedule(時間安排)對象，用戶可以編寫各種工作時間安排計劃，計劃內容作為Schedule對象的屬性下置到樓宇控制器中，工作計劃周期執行控制空調、燈光、窗簾的啟停，其功能對智能樓宇節能系統很有幫助。
