本公司10/100M光纖收發器用于100Base-TX雙絞線與100Base-FX光纜之間或10Base-FL光纜之間數據通訊，最適合智能化小區或光纖到桌面的連接器，自動適應10Mbps與100Mbps的傳輸速率，方便用戶的升級。它將網絡傳輸距離的極限從雙絞線的100M擴展到100KM以上，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯。

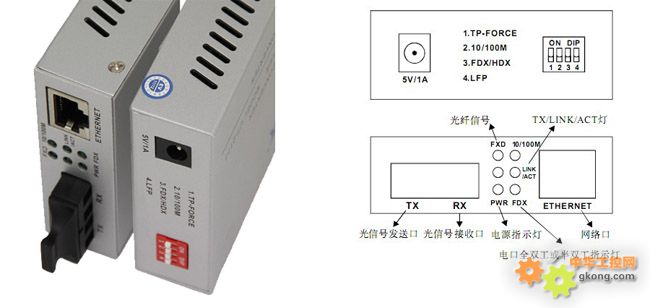

TX——光信號發送口
常亮，光口發送連接正常;
不亮，發送連接錯誤
RX——光信號接收口
常亮，光口接收連接正常;
不亮，接收連接錯誤
FDX——電口全雙工或半雙工指示燈
常亮，電口工作于全雙工;不亮，半雙工;閃亮，半雙工有碰撞
LNK/ACT——TX/LINK/ACT燈
常亮，光纖連接正確正常;
不亮，光纖連接錯誤;閃亮，電口有數據傳輸100M
常亮，電路速率為100M;不亮，電路速率10M
PWR——電源指示燈
常亮，電源工作正常，反之錯誤
光纖連接參數
■ 傳輸光纖
多模：50/125，62.5/125，100/140μm
單模：8.3/125，8.7/125，9/125，10/125μm
■ 傳輸距離
多模：5km
單模：20km、40km、60km，根據用戶需求可超過120km
連接線纜UTP5類線：100m

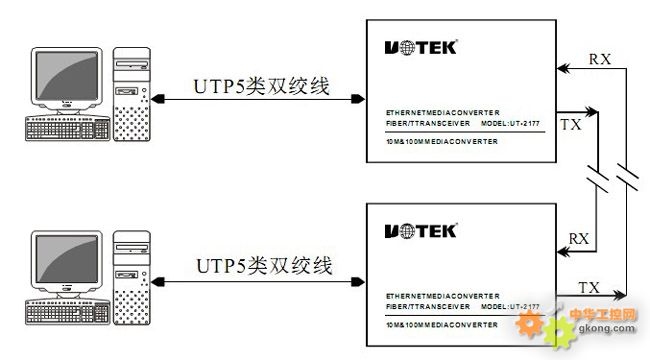

網絡光纖收發器安裝示意圖：
|
