0 概述
上海華山醫院病房樓是一幢醫用建筑,建筑面積約為2萬平方米。根據配電系統管理和能耗監測的要求，需要對樓內的高壓進線、低壓配出線和各樓層內配電箱進行電力監控，以保證用電的安全、高效。
Acrel-3000型低壓智能配電系統，利用現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的現場設備連接為一個有機的整體，實現遠程監控和集中管理。
1 配電監控系統構成

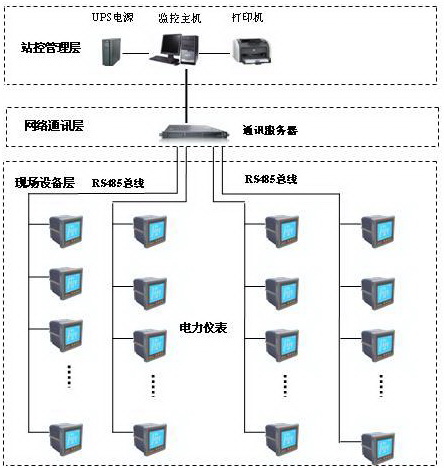

本系統采用分層分布式計算機網絡結構即現場設備層、網絡通訊層和站控管理層如圖1所示。
圖1 系統拓?fù)浣Y(jié)構
現場設備主要的設備為：多功能網絡電力儀表、開關量、模擬量采集模塊和智能斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
2 監控系統的主要功能
電力監控計算機通過現場設備和通信系統提供的傳輸通道，完成對各回路電力參數的數據采集，信息經分析、處理，以報表等多種形式供值班員參考，使值班員能夠便捷的掌握供電系統的運行狀況，包括相關設備的運行狀況。

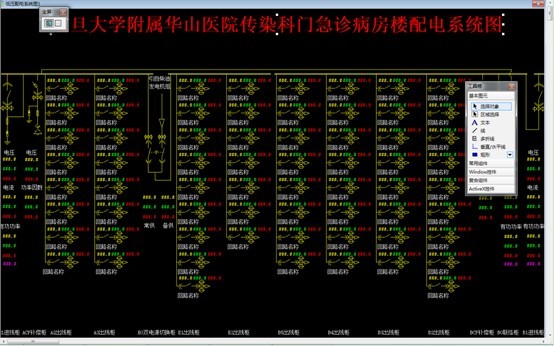

圖2 配電系統圖
2.3 統計分析、報表、打印
時、日、月、年用電量統計；用戶自定義報表格式和計算方法；所有報表的定時打印、召喚打印、和事件記錄打��；數據庫實時和歷史記錄保留2年以上；對各電氣設備和系統運行參數進行匯總統計，并根據用戶要求生成各類報表，包括：分時、日、月、季度和年度報表；見圖3。

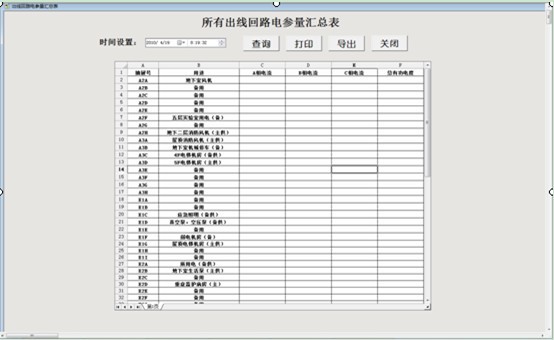

圖3 電參量匯總表
各設備參數和最值統計報表；全系統運行統計報表等對于事件記錄、報警和數據報表，可設置為定時和根據需要的召喚打印。
能源統計報表及打印，對能源消耗進行匯總統計，并根據用戶要求生成各類報表，包括：分時、日、月、季度和年度報表；能耗統計報表，日、月、年的有功/無功電能的統計，并按用戶常規格式輸出電能報表，實現人工抄表到自動報表，可設置為定時和根據需要的召喚打印，見圖4。

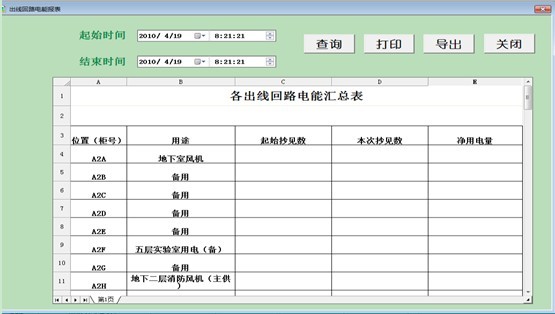

圖4 電能報表
2.4 歷史記錄與趨勢分析

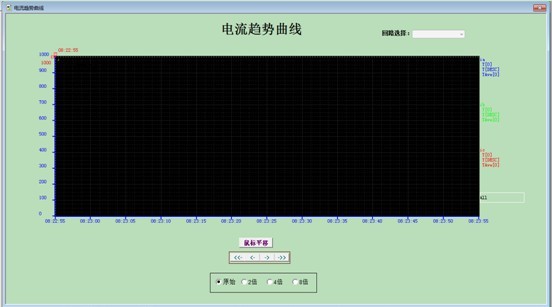

圖5 電流趨勢曲線圖
2.5 系統安全
本系統軟件設置多達幾百種密碼分區和密級設置，為系統管理員、工程師、值長、一般值班操作人員等提供分級密碼，并對所有操作自動進行帶時標事件記錄，可建立良好的反事故措施，見圖6。

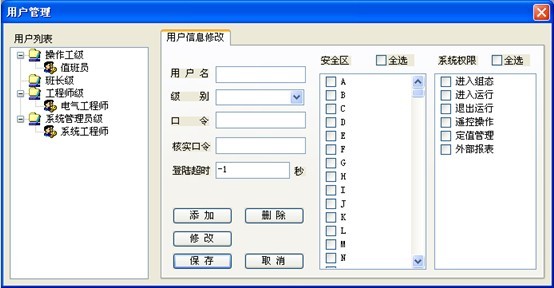

圖6 用戶權限管理
2.6 故障分析與設備維護管理
系統依據帶時標的事件記錄和波形記錄可進行故障和事件的成因分析；另外，系統統計開關等設備的狀態參數和累積壽命參數，可據此提出設備維護預告；見圖7。

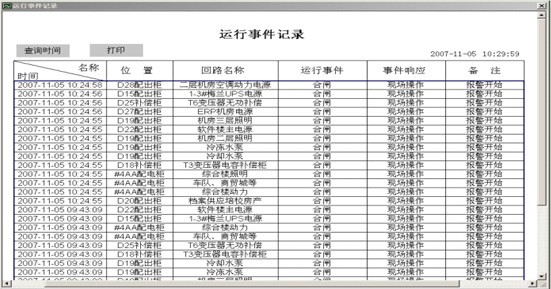

圖7 事件記錄
2.7 保護信息管理
管理保護定值和保護動作信息，提供有關查詢。
3 結束語
隨著社會的快速發展，用戶對供配電自動化和智能化的要求越來越高，實現配電室的無人職守已經成為未來配電自動化發展的一個方向；ACREL-3000型變配電監控系統是解決供配電高質量運行的良好方案，運行表明，系統可靠、安全、穩定，并降低了設備運行成本，提高配電自動化質量。
|
