關鍵字：溫度監控、無線自組網、無線傳感網
1．溫度監控系統整體框架

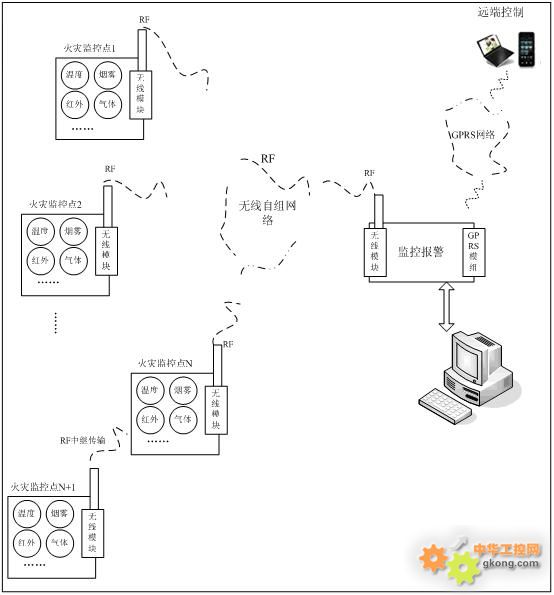

溫度報警系統整體框架如圖1所示, 主要包括：溫度監控點設備、監控報警設備、遠端控制設備。
溫度監控點設備上集成溫度探測器；探測器接收外部溫度信息，并轉換為電信號；在每個溫度監控點設備上有無線模塊，無線模塊將反映溫度信息的電信號通過無線RF傳送至監控報警設備。
監控報警設備上集成有無線模塊，可以無線接收溫度報警點上發送過來的信息，并通過GPRS傳送至遠端控制設備，遠端控制設備可以是PC或PDA等；當然，監控報警設備也可以通過USB直接與PC連接。
遠端監控設備（或與監控報警設備通過USB直接連接的PC）可以監控并顯示每個溫度監控點的溫度信息，并對異常情況作出報警等處理。
溫度監控系統的整體框架如圖一所示。
備注：可以根據客戶具體需求，將溫度監控系統擴展，可以做到溫度、濕度、光照度、煙霧等信息的監控。
2．無線自組網
無線自組網是一種沒有中心實體的，由一組帶有無線收發裝置的終端節點組成的自治性網絡。依靠節點間的相互協作可在任何時刻、任何地點以及各種移動、復雜多變的無線環境中自行成網，并借助多跳轉發技術來彌補無線設備的有限傳輸距離，從而拓寬網絡的傳輸范圍。
無線自組網是不同于點對點或點對多點的無線通訊方式，每個節點不僅可以無線接收或發送數據，也可以作為其他節點間無線傳輸?shù)闹欣^設備。無線自組網的組網過程不需要人工干預，并且具有網絡自修復能力。

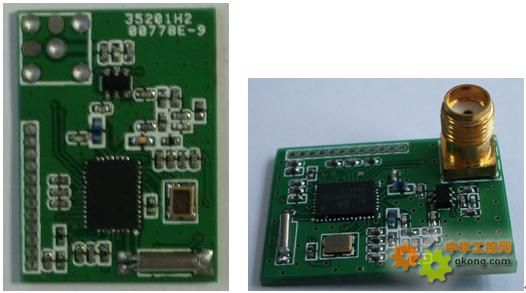

無線自組網模塊選用深圳市通九州網絡技術有限公司的S432模塊，如圖2所示
圖2 無線自組網模塊
本模塊具有無線自組網功能，并可提供自動跳頻（32跳，頻率范圍433~490），模塊直接通訊距離1200m，通過無線自組網，模塊之間的可以通過接力傳輸，使得最長傳輸距離達到30km。
3、通九州防火報警系統
3.1溫度監控點設備

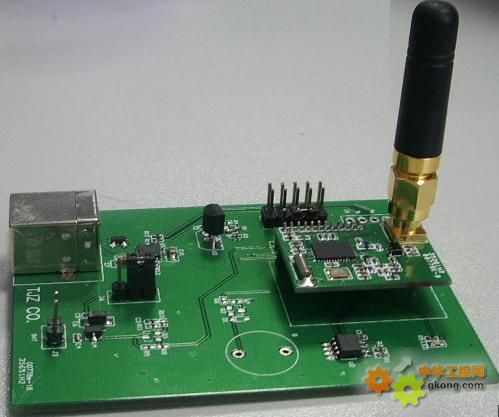

將無線自組網模塊插上底板，底板上有溫度傳感器，可以通過無線組網模塊將溫度信息傳回監控報警設備。如圖3所示。通九州溫度監控點設備采用低功耗技術，可以采用電池供電。
圖3：通九州溫度監控點設備
3.2監控報警設備
監控報警設備與溫度監控點設備是一樣的，只需要通過跳線即可設置為監控報警設備，并通過USB與PC連接。
在PC端，安裝USB轉串口程序，即可將USB模擬為串口，通過超級終端等串口調試器，即可顯示每個溫度監控點設備的信息。
防火安防系統的使用說明舉例：
例如將模塊分為主模塊和從模塊，提供5個測試模塊，其中包括一個主模塊和4個從模塊。
主模塊
將主模塊插入底板 （底板跳線接到VBUS），主模塊的底板通過USB與PC機連接，在PC機上安裝USB轉串口驅動程序（CP210x_VCP_Win_XP_S2K3_Vista_7.exe）。 打開串口調試器接受數據（串口波特率9600，數據格式8N1），接受數據格式如下：
-----Address:001----------Temperature:028 //1號從模塊的溫度
-----Address:002----------Temperature:028 //2號從模塊的溫度
-----Address:003----------Temperature:029 //3號從模塊的溫度
-----Address:004----------Temperature:028 //4號從模塊的溫度
每十秒數據更新一次
從模塊
將從模塊插入底板（底板跳線接到BAT），底板通過四節電池供電，通電后，從模塊會自動采集溫度信息，并將溫度信息通過組網的方式發送至主模塊。
4、性能參數：
調制方式： GFSK
頻率范圍： 433－496MHz
信道數量： 32
發射功率： 最大 +20dBm
可視距離: 最大距離1000m
接收靈敏度： -113dBm@9600bps
串口數據格式：Uart 8N1
串口數據速率：9600bps
輸入電源： 5VDC
發射電流： ≤90mA，在發射功率 ＋20dBm下
接收電流： ≤23mA
休眠電流： ≤3uA
模塊尺寸: 20mm×28mm×5mm
天線規格： SMA
工作溫度： -30℃~70℃
工作濕度： 10%~90%相對濕度，無冷凝
|
