本文主要介紹北京微硬創新科技有限公司的MODBUS轉PROFIBUS網關PBMD485-K20將上潤儀表接入PROFIBUS的配制方法。MODBUS轉PROFIBUS網關是微硬科技研發的一款針對 MODBUS接口設備接入PROFIBUS總線的協議轉換橋。在實現MODBUS轉PROFIBUS協議轉換過程中，該網關配置簡單靈活，運行十分穩定，真正實現了MODBUS轉PROFIBUS的功能。
首先加入GSD文件。將MODBUS轉PROFIBUS網關的GSD文件（PBMDMM02.GSD）拷貝到C盤→Program Files→Siemens→Step7→S7DATA→GSD文件夾中。打開STEP7，建立新項目“上潤儀表”。進入硬件配置界面，在OPTIONS中選擇UPDATE CATALOG,更新目錄。

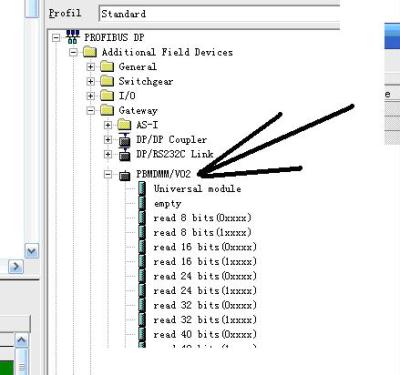

選擇MODBUS轉PROFIBUS網關；

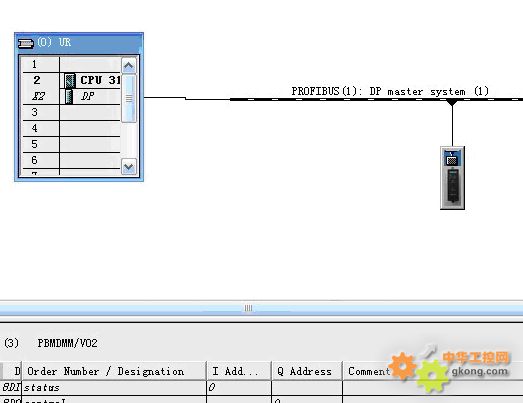

將MODBUS轉PROFIBUS網關配置到PROFIBUS DP總線上；

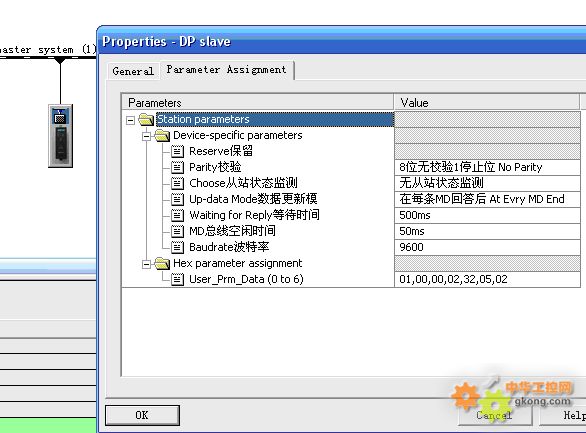

雙擊MODBUS轉PROFIBUS網關，設置波特率、奇偶校驗等參數；

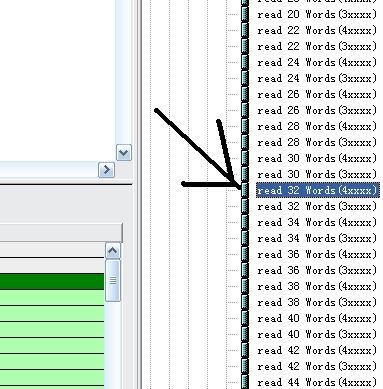

在右邊設備欄中點開PBMDMM/V02網關，會看到很多讀寫的命令，這里需要選擇讀命令read 32 words(4XXXX)；

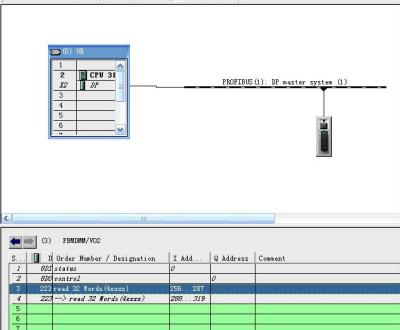

添加好后如下圖

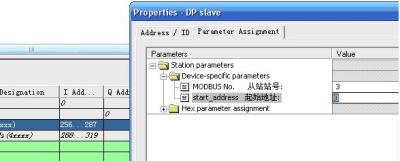

雙擊該條命令，配置MODBUS地址和寄存器起始地址，MODBUS從站站號設置成與儀表一致即可；start_address起始地址設置成0，如下圖
編譯下載后，在變量表里通過PIW256可以直接讀到上潤16路溫度巡檢儀的數值。
以上是PROFIBUS轉MODBUS網橋的詳細配置過程，如果您對MODBUS轉PROFIBUS總線橋的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取MODBUS轉PROFIBUS模塊的最新信息。
北京微硬創新科技有限公司
技術部
|
