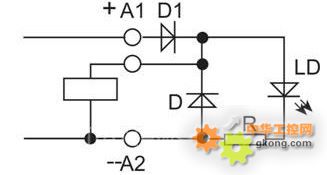

類型 Z902499 對于 DC 線圈
供電電壓: (6…24) V DC

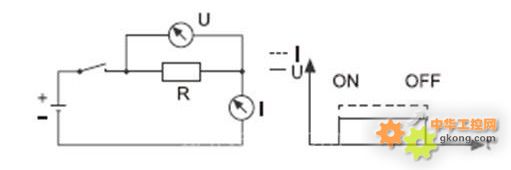

當開關一個阻性負載時
電壓-電流特性如下圖

開關繼電器線圈
當開關一個阻性負載時，電流直接隨著電壓相角變化如上圖；

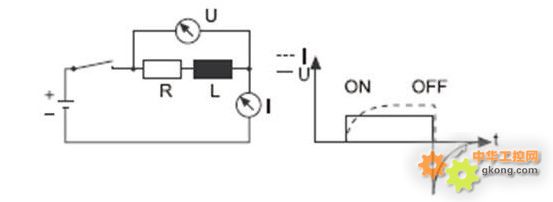

當開關繼電器線圈負載時，由于線圈的感性特點，電流和電壓的波形不一樣 ，如下圖。

下面是對這個原理的說明：
當線圈通電時, 建立的磁場促使反電動勢的增加，相應地延遲了線圈電流的上升。當斷電時, 線圈電流的瞬間的沖擊導致磁場的突然下降，相應地感應了一個高的反向線圈電壓。
這個反向電壓的峰值通?？梢赃_(dá)到供電電壓的1 5 倍之多。并且最后可以毀壞電子器件，為了消除這個潛在的損壞結果，可以用一個二極管，一個壓敏電阻或一個RC（阻容）模塊來抑制線圈的電壓，具體決定于工作電壓。
(參照如下：不同模塊的應用）
上面的表述基于DC線圈，斷電時的反向電壓峰值和AC線圈相似，然而當充電AC線圈時，線圈的沖擊電流也有一個1.3 到1.7 倍的額定線圈電流的沖擊-決定于線圈的尺寸。如果線圈是通過變壓器供電(特別地，當幾個同時供電時，那么當計算這個變壓器的額定容（VA）時，這個必須要考慮。
