一、 鍘皮機控制作業要求
1、分切速度高
2、分切長度可調，精度高，至少保證在±3mm以?xún)?nèi)
3、操作安全可靠
二、S300變頻控制系統配置及原理圖

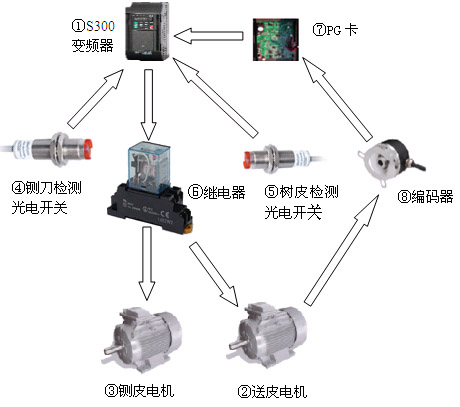

1、控制系統配置
①S300鍘皮機專用變頻器 ②送皮電機 ③鍘刀電機 ④鍘刀檢測光電開關
⑤樹皮檢測光電開關 ⑥繼電器 ⑦PG卡 ⑧編碼器

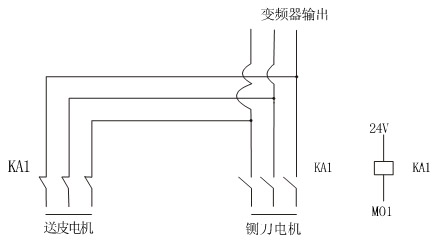

2、變頻器控制系統原理圖

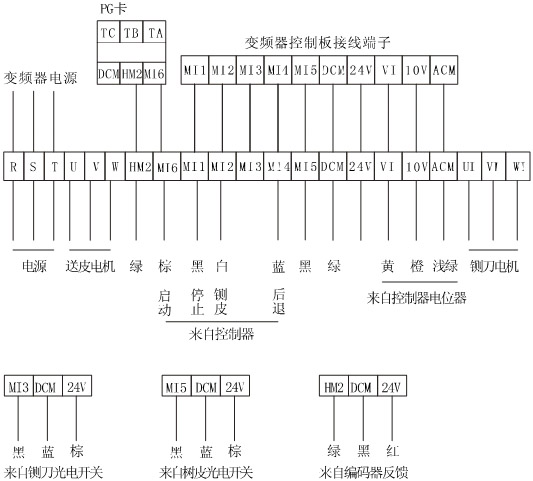

三、S300應用接線圖
四、三晶S300鍘皮機專用型變頻器應用參數設置：
|
功能碼 |
設定值 |
功能說明 |
|
FD.00 |
1 |
鍘皮機專用功能有效 |
|
FD.01 |
- |
分切長度設定 |
|
FD.02 |
- |
第二分切長度設定 |
|
FD.03 |
0 |
長度偏移量設定 |
|
FD.04 |
1 |
起刀延時時間 |
|
FD.05 |
1 |
下刀延時時間 |
|
FD.06 |
200 |
編碼器脈沖數設定 |
|
FD.09 |
200 |
低速運行脈沖數 |
|
FD.12 |
310 |
齊頭距離 |
|
FD.22 |
40 |
下鍘速度 |
|
FD.35 |
13 |
鍘刀信號輸出 |
五、三晶S300鍘皮機專用型變頻器在鍘皮機上應用技術特點：
1、自動矯正長度后下刀，分切精度高，可達±2mm
2、分切長度及送皮速度任意可調，操作簡單，效率高
3、下刀時間和起刀時間可控，確保鍘刀起停到位，進一步提高生產效率
4、在自動分切時，發現不合理的地方，可隨時手動下刀，確保板皮質量
5、省去了PLC，完全自動化控制，低成本、低故障點、維護方便
6、齊頭距離可任意調節，保證板皮質量的同時避免板皮浪費
7、適應能力強。針對鍘皮機使用現場特點，工作電壓寬范圍設計，在電壓波動的情況下保持輸出恒定。在額定電壓的60℅以上都可以滿足鍘皮的正常運轉，針對很多農村電網環境差的場合該特點尤其突出
|
