1. 概述
壓力開關是與電器開關相結合的裝置，當?shù)竭_(dá)預先設定的流體壓力時，開關接點動作。主要應用于電廠、石化、冶金行業等工業設備上輸出報警或控制信號，在工業領域中有著重要的用途，能預防生產工程中重要裝置的損壞，避免了重大生產事故地發生。
2. 壓力開關主要敏感元件

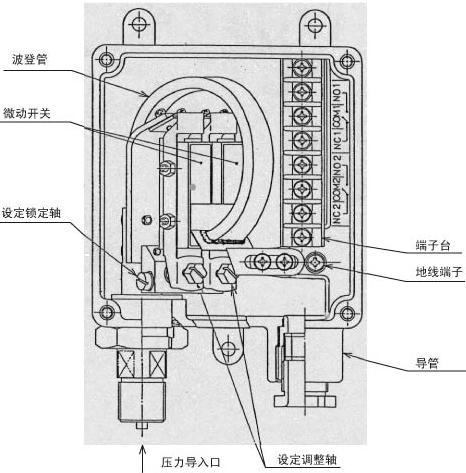

2.1 波登管
特點:普通型壓力開關均采用此類敏感元件，主要材質由不銹鋼、磷青銅等，測量范圍廣泛，長野的壓力開關測量范圍從10Pa（CL12）~100MPa（JM11）

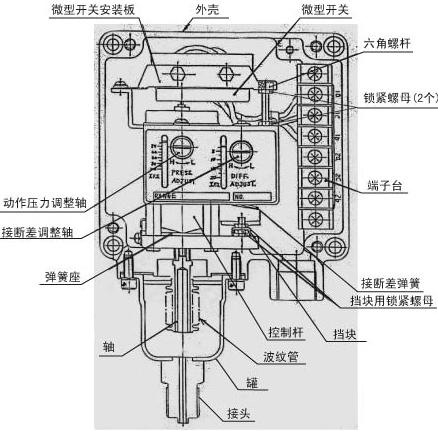

2.2 波紋管
特點:耐久性及耐振性較波登管好，接斷差可調范圍大，主要材質有不銹鋼、磷青銅等，價格相對較高，但可測壓力范圍較小，最大為15MPa（CB33）

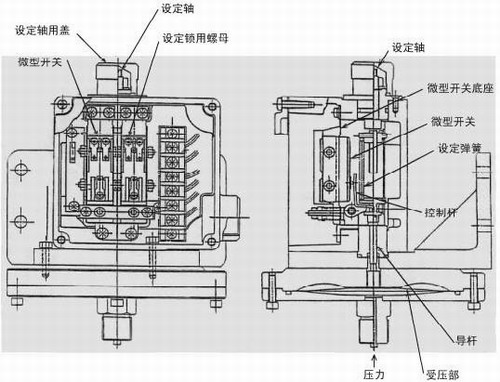

2.3 膜片
特點:具有出色的耐腐蝕性，主要材質有NBR、氟橡膠等，如CS、CL系列等均采用此類敏感元件。
NBR：汽油、礦物油、苯
氟橡膠：熱油、蒸汽、空氣、無機酸、鹵素等
3. 壓力開關的相關術語
3.1 精度：表示設備精準程度的值，包括線性度、公差、遲滯、重復性等。目前長野的壓力開關最高精度可達到±0.5%F.S，型號為CB33。
3.2 最大壓力（Max.P）：壓力范圍的最大值。
3.3 滿量程（F.S）：壓力范圍最大值和最小值的差值。
3.4 接斷差（死區）：是指開關設定動作值和復位值的差值，例如當設定、值為1MPa，實際復位值為0.9MPa時，接斷差為0.1MPa。
3.5 作溫度：是指儀器的內部機構、敏感元件等工作時不會發生持續變形的溫度范圍。一般壓力開關推薦工作溫度范圍為-5~400C，若介質溫度過高時，可考慮加附件虹吸管（灌狀），達到降溫的目的。
3.6 S.P.D.T（單刀雙擲）：由一個常開、一個常閉觸點和一個公共端構成。
3.7 D.P.D.T（雙刀雙擲）：由一個對稱的左、右公共端，兩組常開、常閉端子構成。
3.8 上限一接點（常開）：壓力上升到設定值時，接點動作，回路導通。
3.9 下限一接點（常閉）：亞力下降到設定值時，接點動作，回路導通。
3.10 上下限兩接點HL：是上限式和下限式的組合，分為兩接點獨立動作（雙設定、雙回路）和兩接點同時動作（單設定、雙回路）兩種類型。
3.11 上限2接點：合并了兩個上限形式，分為分為兩接點獨立動作（雙設定、雙回路）和兩接點同時動作（單設定、雙回路）兩種類型。
3.12 下限2接點：合并了兩個下限形式，分為兩接點獨立動作（雙設定、雙回路）和兩接點同時動作（單設定，雙回路）兩種類型。
3.13 耐壓：壓力開關保持其正常性能所能承受的最大壓力。但是當壓力開關用于過壓場合時，敏感元件將會產生持續形變，這時壓力設定值將變化，壓力開關將不能發揮其正常性能甚至可能損壞。
3.14 IP（防護等級）：是由國際電工協會（IEC）所起草，關于燈具防塵防潮特性的標準。具體含義參考綜合樣本P4。
4. 長野壓力開關

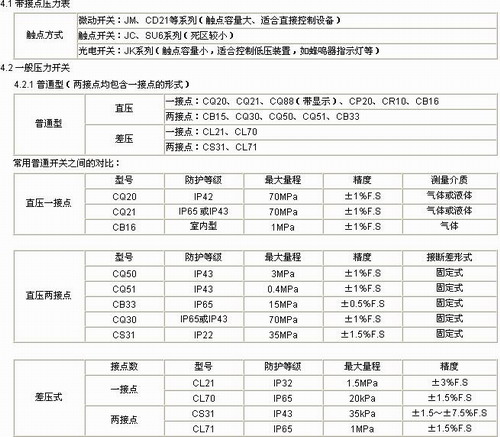

4.2.2 防爆型（長野壓力開關的防爆等級一般為d2G4）
耐壓防爆結構：d
爆發等級：2（間隙深度大于25mm，間隙應大于0.4mm小于0.6mm）
發火度：G4（燃點在1350C到2000C之間，容器外面溫度上升限度應為700C）

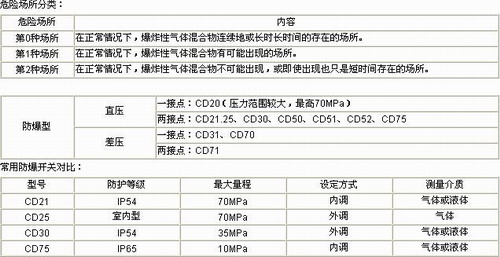

適用危險場所：第一種場所或第二種場所（如表中所示）
適用對象：石油化學、化學纖維、合成樹脂、液化氣、電氣爐、醫藥品、涂料、硫安、乙烯、甲醇、蘇打、氫氧化鈉等。
4.3 壓力開關的選型
4.3.1 防爆的必要性：防爆形式分為隔爆型和本安型，長野產品多數為隔爆型，如CD系列 。
4.3.2 是否需要帶指示：根據客戶指示。
4.3.3 接點數量：一接點（一個輸出）或兩接點（兩個輸出）。
4.3.4 設定值和壓力范圍的確定：推薦設定范圍在壓力范圍的30%—65%之間，可設定范圍為壓力范圍的15%—90%之間。
4.3.5 接斷差的形式：可調式或固定式。
4.3.6 是否有脈動：如果壓力有脈動或振動，需要帶節流閥用以抑制脈動壓力隊以表的損傷。
4.3.7 帶隔膜的場合：測定腐蝕性、高黏度或溫度過高時，需要選用帶隔膜，隔膜的基本型號為SC系列，其中SC10為螺紋式安裝，SC2□為工字法蘭安裝，SC3□為單法蘭安裝。
以上幾點作為選型時的參考，具體選型根據客戶需求指定。
|
