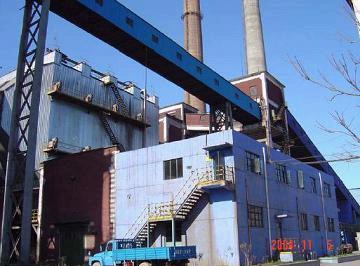

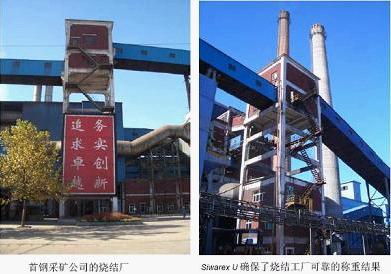

首鋼礦業公司燒結廠始建于1990年，一、二期共6臺燒結機，先后于92年投產，此項目是為首鋼高爐生產煉鐵的主要原料基地，投產后，各項經濟指標一直在國內處于領先的地位，也是國內較大的燒結廠，同時也是首鋼遷安基地的生產燒結原料的重要基地，在當初設計時，其控制系統采用西門子S5-135U可編程控制器，稱重系統采用國內生產的稱重變送器。系統中共設計料斗稱42臺，配料稱42套。由于當時系統和設備技術水平的限制，稱重系統一直存在著很多問題，如：稱重變送器原，系統標定繁鎖，信號不穩定，抗干擾能力弱，精度不高，備品備件成本也較高。經過我們和廠家探討，決定對自控及稱重系統進行升級改造，由我們進行系統設計，成套供貨。自控系統我們選擇西門子S7-400 PLC，料斗稱稱重系統選擇Siwarex U，皮帶秤選擇BW500，Siwarex U稱重模塊替代原來的稱重變送器，改變傳統的稱重方式 把SIWAREX U 稱重模塊置于ET200M中 取得了很多的效果，原來系統中稱重的問題基本上都得到了解決。
稱重系統改造后有如下優點 ：
1. 系統稱量精度比較高可達0.5%
2. 利ET200M，使其為遠程I/O，節省電纜，降低成本

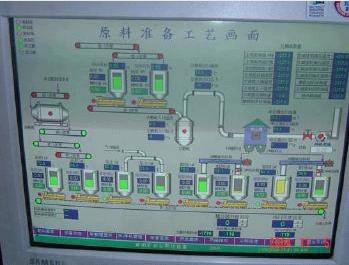

3. 秤系統校驗方便，可在現場，也可上位監視系統上校驗，非常方便
4. 更換模塊方便，只需將原來程序下載即可，無需重新標定模塊
5. 抗干擾能力強，信號處理方便，其信號直接通過S7-bus給CPU
6. 稱重數據交換方便迅速。
由于Siwarex U在燒結廠稱重與配料系統中很多的應用，在首鋼礦業公司球團廠的改造中也被用戶所接受并應用，也取得了很多的效果，同時西門子動態稱重的儀表BW500也在系統中被采用。
西門子Siwarex U稱重模塊以其優越性能，先進的技術在首鋼礦業公司得到了廣泛的應用和認可，在今后的改造中，他們將陸續的進行應用。同時我們公司也非常有信心將Siwarex U稱重模塊應用于其它相關的市場中。
|
