通常維信儀器的技術人員會接到眾多的用戶詢問關于FLUKE線纜測試儀永久鏈路的校準問題,他們大多數存在的問題既是測試結果不穩定、相差的DB值余量比較大甚至是無法測試等等。 通常出現類似的“故障”我們?cè)诖私y(tǒng)稱為軟性故障。如果稍加留意的話,你會發現在說明書的首頁當中就有對永久鏈路的校準定義,配置以校準適配器官方的建議是首次使用永久鏈路之后的40個小時對其性能進行校準、以保持良好的兼容性。下面我們將詳細的介紹一下如何使用永久鏈路適配器對永久鏈路進行校準服務,以解決目前大部分存在的FLUKE線纜測試儀永久鏈路的校準問題。 需要說明的是本文中介紹的DTX-PLCAL校準適配器僅對DTX-PLA002永久鏈路適用,如果您手頭上有DTX-PLA001或者DSP-LIA101S配合DSP-PM06 適配器, 那么您只能選擇DSP-PLCAL module校準適配器來完成永久鏈路的校準過程。 認識一下校準適配器模塊:

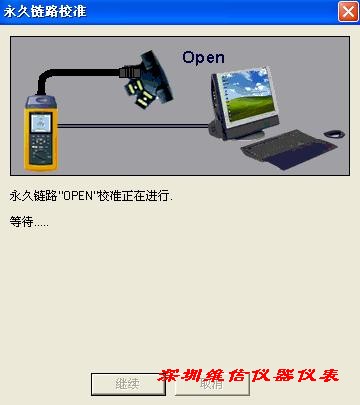

在正式校準之前請遵循如下的步驟進行: 首先,通過USB電纜連接適配器的主機,可以通過電腦來控制線路分析儀對設備進行校準,校準OPEN指標正在進行;

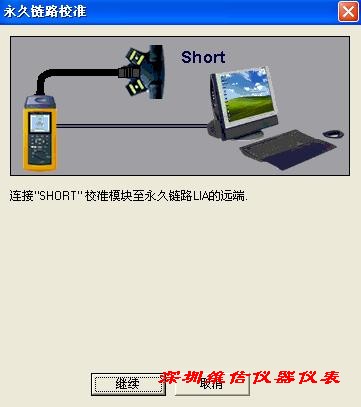

 其次,把接頭同校準適配器的shot端口連接起來,對shot指標進行校準;

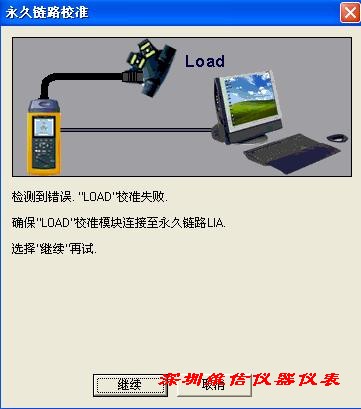

 第三步,是對load指標進行校準,也是校準的關鍵性一步;

一旦load指標測試不過,代表該條鏈路需要維修或者已經超出了可控的精度范圍;

在所有步驟進行完畢之后,需要連接主機和遠端通過TH口進行測試,PASS之后的精度范圍能提高到0.1db。已經是相當精確了。 對比以下的測試結果分析; 校準之前的測試結果:
 校準之后的測試結果:

|
