阿爾泰科技DAM-3000系列RS485采集模塊軟件使用說明
北京阿爾泰科技發展有限公司
收藏本文     查看收藏

當您安排了 DAM-3000 軟件后,點擊軟件,首先您看到的了圖 1 界面:

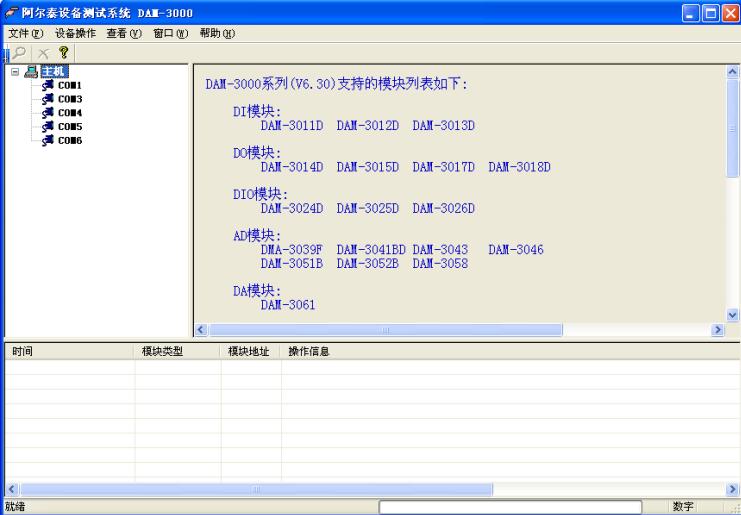

                                                                                圖1:啟動界面
在啟動界面上,羅列了本軟件支持的 RS485 模塊的型號,軟件的版本號,以及本地計算機的串口個數。
當您要搜索模塊時,您只需選擇與您模塊相連接的串口,右側便會顯示當前串口的配置信息(如圖2 所示)。
其中包括串口的波特率,串口的數據位,串口的停止位,以及串口的超時時間。

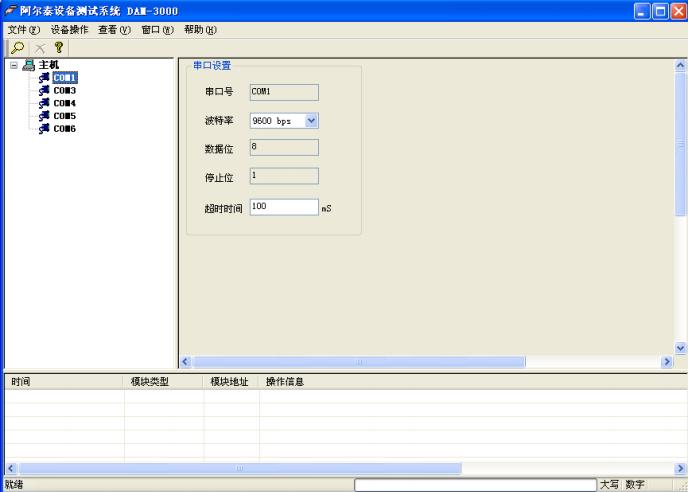

                                                                            圖 2    串口配置界面

    您通過對串口進行配置后,就可以搜索模塊了。點擊工具條上的按鈕 ,將彈出圖 3 所示的搜索對話框。在對話框里,顯示了當前搜索的串口及串口的波特率,同時,您可以更改“開始地址”設置搜索的起始地址。

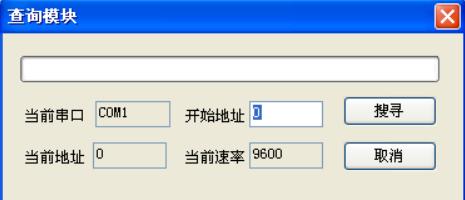

                                                                             圖 3   搜索對話框

    當搜索到模塊時,在左側的樹型視圖中,將在相應的串口下添加模塊項,其中包含了模塊的地址,以及模塊的類型。以 DAM-3017D 為例,此模塊接在串口 1 中,地址為 1,模塊類型為 DAM-3017D。在您選擇了此模塊后,將顯示圖 4 所示了 DAM-3017D F操作界面。

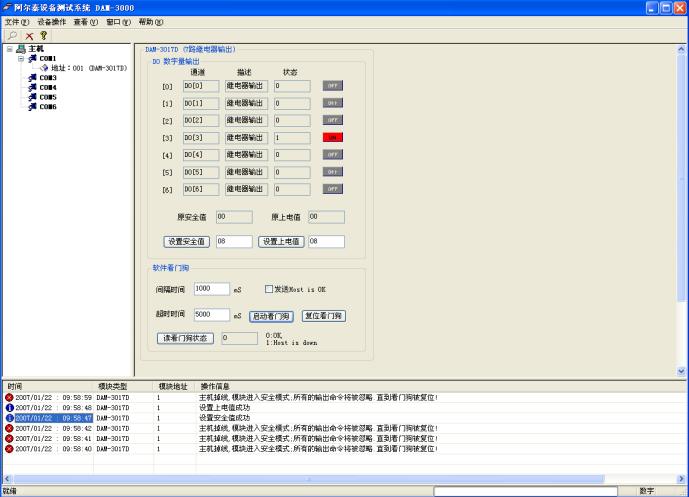

                                                                    圖 4 DAM-3017D操作界面

而在窗口的下側列表中,將列舉各種操作信息,包括操作時間,模塊類型,  模塊地址,以及操作失敗,成功以
及模塊狀態等信息(如圖 5 所示)。本列表采取手動清除,如果您想清除列表,請右擊列表,在彈出的菜單項上選
擇“清空列表”。如果您想保存信息,選擇菜單項“保存列表”即可。

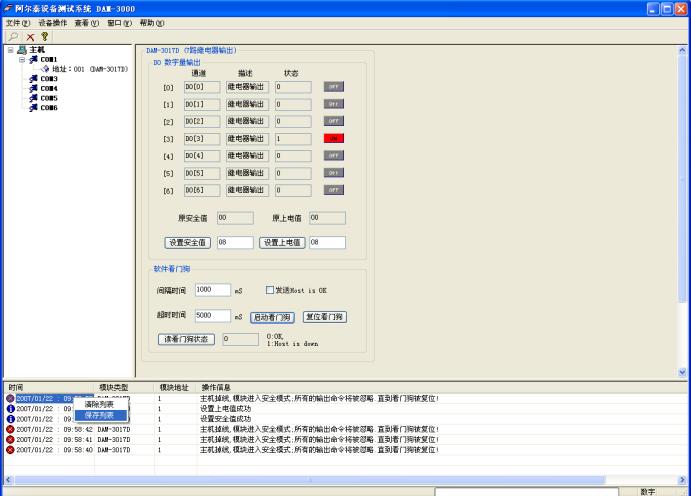

                                                                圖 5   模塊操作信息及狀態

  如果您需要改變模塊的信息,您可以在左側的樹型視圖中雙擊您要修改的模塊,將彈出(圖 6)所示的對話框。在
對話框中,包含了當前模塊所在的串口,模塊的類型、地址、波特率,以及有無校驗。在修改完信息后,點擊修改
便可完成修改操作。



                                                                           圖 6   修改模塊信息
