由于應變片的阻值變化是微弱的，測量應變幾乎都采用帶電壓激勵的電橋形式�；菟雇姌蛴�4條電阻橋臂及作用于整個電橋的激勵電壓VEX組成（圖6），
電橋輸出電壓V0表示為：
從此方程看出，當R1/R2=R4/R3時，電壓輸出V0為零。在這種條件下，稱電橋處于平衡狀態。此時任意橋臂上電阻值的變化都將使電橋電壓輸出不為零。
因此，如果把圖中的R4替換為應變片，應變片電阻值的變化將使電橋處于非平衡狀態，從而電壓輸出非零。如果應變片的理想電阻值為RG，那么應變產生的電阻變化DR可以表示為DR= RG*GF*e。設R1=R2、R3=RG，以上的電橋方程可重寫為VO/VEX對應變的函數。注意1/(1+GF*e/2)項，表示1/4橋與應變相關的輸出非線性變化。
理想狀態下，我們希望應變片電阻僅在存在應變時才產生變化。然而，其材料及被測試件材料還同時對溫度的變化敏感。通過在電橋的另一個橋臂上放入第2個應變片，這樣可以使電橋的靈敏度提高一倍，并能夠進一步抵消溫度的影響，這是因?yàn)閮蓧K應變片受到溫度的影響是相同的，這種橋路被稱為半橋。
還可以通過將電橋4個橋臂都安裝工作應變片來實現全橋配置，從而更進一步提高電路的靈敏度，適用于高精度場合。
NI公司的SCC和SCXI系列調理產品均有針對應變電路調理的模塊。NI SCC-SG系列包括五種雙通道應變片輸入模塊，每一種都用于特定的應變片配置， 120Ω，1/4橋；350Ω，1/4橋；半橋和全橋等。調理模塊還包括一個2.5V激勵源，SG24的激勵源是10V的，它們是測壓元件和壓力傳感器輸入的理想選擇。調理模塊的每個通道均配有一個儀器放大器，一個1.6kHz低通濾波器和一個用于橋路零位調整的電位計。NI還提供SCC-SG11模塊，該模塊可執行可編程分路校準。NI SCXI-1520是8通道通用應變片輸入模塊，具有進行簡單或高級應變測量所需要的所有功能。用戶可借助這一模塊，從應變傳感器、力傳感器、扭矩傳感器和壓力傳感器上讀取信號。1520包含在各類環境中均可自動校準的板載參考電壓，它的每路通道均配有可編程放大器，4階可編程Butterworth濾波器以及獨立的0V到10V的可編程激勵源。此外，SCXI-1520系統在模塊內部提供了組成半橋電路的電阻網絡，并在SCXI-1314接線盒上提供了一個350Ω的插座式電阻用于組成1/4橋，120Ω的1/4橋電阻也隨附于接線盒。
cDAQ模塊中，NI 9237具有四路模擬輸入通道，其為應變片、壓力傳感器、測壓元件和其他基于電橋測量的傳感器而設計。9237由總線供電，可以為傳感器提供高達10 V的內置激勵，所以電橋不需要外部激勵。9237每通道可同步達到50K的采樣率，且?guī)в型ǖ?接地隔離。
編碼器測量
編碼器是一種機電裝置，可以用來測量機械運動或者目標位置（圖7）。大多數編碼器都使用光學傳感器來提供脈沖序列形式的電信號，這些信號可以依次轉換成運動、方向或位置信息。
照工作原理編碼器可分為增量式和絕對式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。而絕對式編碼器的每一個位置對應一個確定的數字碼，因此它的值只與測量的起始和終止位置有關，而與測量的中間過程無關。
在增量式中編碼器獲得物體的相對位置。旋轉編碼器可以測量物體運動的角位移，它由一個發光二極管（LED）、一個碼盤，以及碼盤背面的一個光傳感器。這個碼盤安置在旋轉軸上，上面按一定編碼形式排列著不透光和透光的扇形區域。當碼盤轉動時，不透光扇區能夠遮擋光線，而透光扇區則允許光線透過。這樣就產生了方波脈沖，可以編譯成相應的位置或運動信息。編碼器每轉通常分為100到6000個扇區，100個扇區的編碼器可以提供3.6度的精度，而6000個扇區的編碼器則可以提供0.06度的精度。
僅有一路脈沖輸出的編碼器不能確定旋轉的角度，如果使用兩路脈沖，其間的相位差為90度，那么通過該正交編碼器的兩路輸出通道就可以確定位置和旋轉的方向兩個信息。例如，如果通道A相位超前，碼盤就以順時針旋轉。如果通道B相位超前，那么碼盤就是以逆時針旋轉（圖8）。因此，通過監控脈沖的數目和信號A、B之間的相對相位信息，就可以同時獲得旋轉的位置和方向信息。除此之外，有些正交編碼器還包含被稱為零信號或者參考信號的第三個輸出通道Z相。這個通道每旋轉一圈輸出一個單脈沖，可以通過它來精確計算某個參考位置，這種編碼器被稱為三相編碼器。
線性編碼器與旋轉編碼器的工作原理類似。它采用了一條固定的不透光帶取代了旋轉碼盤，在不透光帶表面上有一些透光縫隙，而LED探測器組件則被附在運動體上，這樣可以測量物體的線位移。
絕對式編碼器能夠獲得目標的絕對位置。絕對式編碼器的不同之處在于編碼器的碼盤上，采用了多組分區形成同心碼道，如同靶環一樣。同心碼道從編碼器碼盤的中心出發，向外擴展直到碼盤外部，每一層碼道都比其內層多了一倍的分區。第一層，即最內層的碼道，只有一個透光扇區和一個不透光扇區；位于中心的第二層就具有兩個透光扇區和兩個不透光扇區。如果編碼器有10層碼道，那么最外圍的碼道就有512個扇區。因?yàn)榻^對式編碼器的每層碼道都比它里面一層的碼道多了一倍數目的扇區，所以扇區的數目就形成了二進制計數系統。在這種編碼器中，碼盤上的每個碼道都對應一個光源和一個接收器。絕對式編碼器的優勢在于可以降低編碼器的轉速，可以使編碼器的碼盤在整個機器運動周期中只轉一圈。如果機器運動距離為10英寸，而編碼器具有16位精度，那么機器位置的精度就是10/65,536，即0.00015英寸。如果機器的行程更長譬如6英尺，那么粗旋轉編碼器可以保證跟蹤每一英尺距離；第二級稱為細旋轉編碼器可以跟蹤1英尺以內的距離。

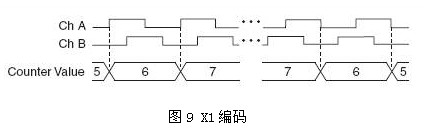

編碼器是對信號邊沿計數，由邊沿?cái)?shù)值轉換為位置信息的過程取決于所采用的編碼類型。通常分為三種基本的編碼類型：X1、X2和X4。X1編碼方式時，當通道A引導通道B時，增量發生在通道A的上升沿。當通道B引導通道A時，減量發生在通道A的下降沿（圖9）：

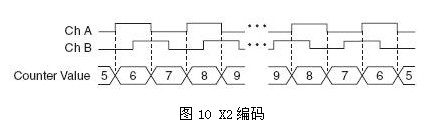

X2編碼方式時，計數器A通道的每個邊沿計數是增加還是減少，取決于由哪個通道引導哪個通道。計數器的數值每個周期都會增加2個或減少2個（圖10）：

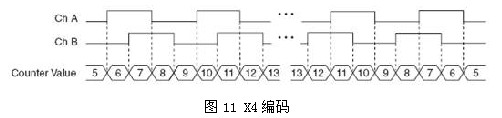

X4編碼方式時，計數器同樣也在通道A和B的每個沿上發生增加或者減少。計數器的數目是增加還是減少，取決于哪個通道引導哪個通道。計數器的數目每個周期都會增加4個或減少4個（圖11）：
對于角度編碼器，有
對于位移編碼器，有
NI M系列數據采集卡所帶有的Counter可以滿足ABZ三相編碼器的測量，這三路脈沖信號需要直接連接到Counter的Source，Gate和Aux上，經過設置編碼器類型，編碼方式等信息，可以直接換算成需要的旋轉角度或位移值。
聲音和振動測量
振動是有質量的物體發生在平衡點附近的機械振蕩運動，振動會產生壓力波，壓力波在空氣中傳播便產生了聲音。聲音與振動在本質上是通過不同的介質傳播的。但在理論層面上，兩者之間是相互聯系的，所以測量聲音與振動在從本質來看也是相似的。

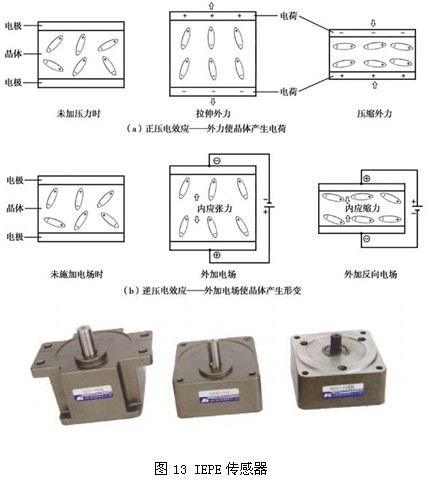

某些電介質在沿一定方向上受到外力的作用而變形時，其內部會產生極化現象，同時在它的兩個相對表面上出現正負相反的電荷。當外力去掉后，它又會恢復到不帶電的狀態，這種現象稱為正壓電效應。當作用力的方向改變時，電荷的極性也隨之改變。相反，當在電介質的極化方向上施加電場，這些電介質也會發生變形，電場去掉后，電介質的變形隨之消失，這種現象稱為逆壓電效應，或稱為電致伸縮現象。依據電介質壓電效應研制的一類傳感器稱為為壓電傳感器。許多測量加速度和壓力的傳感器都是基于壓電原理的（圖12）。
IEPE是壓電式傳感器的一個特殊類別，設計中它在壓電晶體后安裝了一個放大器（圖13）。由于壓電式傳感器產生的電壓很小，所產生的電子信號容易受到噪音影響，所以必須使用靈敏電子器件來放大和制約信號，降低輸出阻抗。因此IEPE將靈敏電子器件安裝得離傳感器越近越好，以減少噪聲干擾，確保了組裝的便捷。常規IEPE傳感器使用外部直流電源來提供激勵，根據壓電晶體接收到的不同電量來調整輸出電壓。IEPE在傳感器激勵（電流）和信號（電壓）輸出時只用一到兩根線。
聲音與振動的測試容易受到噪音的影響，需要對信號進行適當?shù)恼{(diào)理。傳感器獲取的信號包括直流和交流兩個部分，直流部分可將交流部分偏移零點。交流耦合可以通過連接信號的電容器，消除系統中的直流偏移。交流耦合傳感器系統可消除由老化和溫度效應引起的傳感器長期直流漂移，從而顯著地提高了分辨率，擴大了系統的可用動態范圍。在精密測量過程中，系統的采樣率必須至少是被采集信號頻率的兩倍。為了確保頻率范圍采樣正確，在ADC前安裝低通濾波器，這樣就能夠確保您減小高頻率噪音的影響，也可以保證高于采樣率頻率二分之一的混疊信號成分不會影響到測量結果。
由于聲音和振動這類信號屬于動態信號，其幅值頻率甚至方向都隨時間不斷變化，僅使用普通數采卡很難對其較好地采集，需要再附加上調理模塊。NI SCC-ACC01是一款單通道信號調理模塊，專用于IEPE傳感器或麥克風。該模塊包括一個交流差動放大器，一個3階Besse低通濾波器(19 kHz)以及用于傳感器激勵的4mA恒定電流源。NI SCXI-1530/1531同樣也是用于IEPE傳感器和麥克風的信號調理模塊。其每一輸入通道均包括可編程交流儀器放大器，4階Bessel低通濾波器和激勵電流源。NI SCXI-1530/1531具有同步采樣能力，可以保持通道間的相位關系，該模塊可以將信號在DAQ設備的一路通道中復用，也可另加模塊以增加通道數，通過隨機掃描，可以只選擇想要采集數據的通道，且具有可提高掃描速率的并行操作模式以及可簡化信號連接的BNC連接器。

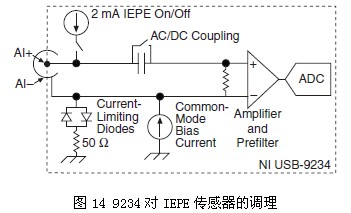

NI同樣也提供專門的動態信號采集卡(DSA設備)對聲音和振動信號進行采集。在cDAQ模塊中，NI 9233/9234用于動態信號的采集，其作為4通道C系列動態信號采集模塊，能針對集成電路壓電式(IEPE)與非集成電路壓電式(IEPE)傳感器，進行高精度音頻測量。其中NI 9234具有102dB動態范圍，能對加速度傳感器和麥克風進行軟件可選式交流/直流耦合與集成電路壓電式(IEPE)信號調理。4條輸入通道借助自動調節采樣率的內置抗混疊濾波器，同時以每通道高達51.2kHz的速率對信號進行數字化（圖14）
此外，NI 445x和446x的DSA采集卡也是專門針對動態信號設計的。
|
