RPC2231集成8路數字量輸入以及8路繼電器輸出通道，數字量輸入信號的額定電壓為24VDC，數字量輸出信號的額定電壓為24VDC或220VAC。

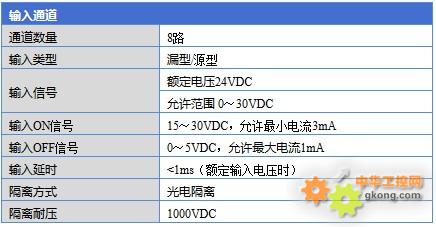

① 模塊輸入端子：由公共端1M、2M及輸入點I構成，1M為I0.0~I0.3的公共端，2M為I0.4~I0.7的公共端，可采用源型/漏型接法，“*”表示此通道無實際物理連接；

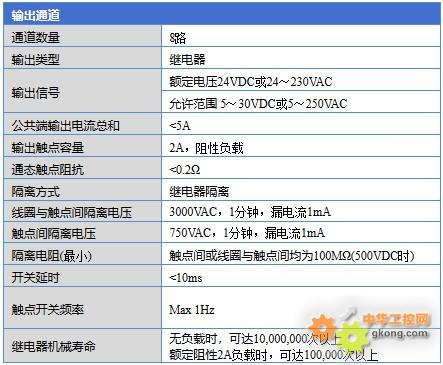

② 模塊輸出端子：由電源驅動端1L、2L及輸出點Q構成，1L為Q0.0~Q0.3的電源驅動端，2L為Q0.4~Q0.7的電源驅動端，“*”表示此通道無實際物理連接；
③ 指示燈：輸入通道中，亮對應通道輸入信號為1，滅對應通道輸入信號為0；輸出通道中，亮對應通道輸出信號為1，滅對應通道輸出信號為0。
注：RPC2000系列PLC端子均為可插拔。

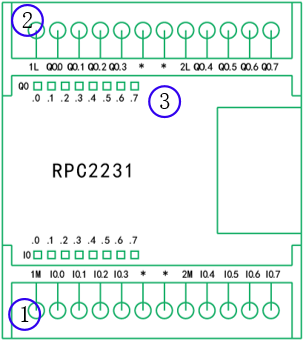

圖1 RPC2231模塊圖
