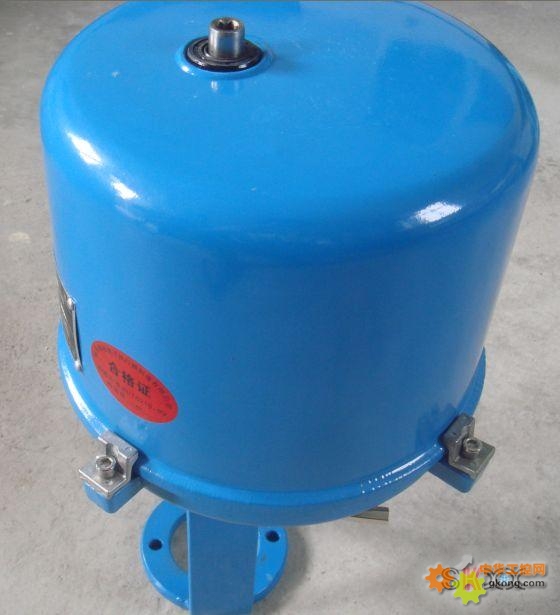

381LSC-99，381LXC-99直行程電動執行機構，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用最先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種直行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部
詳細介紹
一、結構特點和應用范圍
3810,3610系列電子式電動執行器，是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥。
3410系列電子式電動執行器是以220V交流單相電源為驅動電源，輸入信號采用220V交流開關，電機采用交流可逆單相齒輪減速電機，開度檢測采用精密導電塑料定位器，可與各種直行程和角行程調節閥門組成開關控制型電動執行器。
二、直行程3810L、3410L、3610L系列
|
類別
|
3810L系列
|
3410L系列
|
3610L系列
|
額定輸出力N
|
速度mm/s
|
最大行程mm
|
|
普通型
|
381LSA-08
|
341LSA-08
|
361LSA-08
|
800
|
4.2
|
30
|
|
381LSA-20
|
341LSA-20
|
361LSA-20
|
2000
|
2.1
|
|
381LSB-30
|
341LSB-30
|
361LSB-30
|
3000
|
3.5
|
60
|
|
381LSB-50
|
341LSB-50
|
361LSB-50
|
5000
|
1.7
|
|
381LSC-65
|
341LSC-65
|
361LSC-65
|
6500
|
3.4
|
100
|
|
381LSC-99
|
341LSC-99
|
361LSC-99
|
10000
|
2
|
|
381LSC-160
|
341LSC-160
|
361LSC-160
|
16000
|
1
|
|
381LSD-250
|
341LSD-250
|
361LSD-250
|
25000
|
1
|
|
381LSD-400
|
341LSD-400
|
361LSD-400
|
40000
|
1
|
|
隔爆型
|
381LXA-08
|
341LXA-08
|
361LXA-08
|
800
|
4.2
|
30
|
|
381LXA-20
|
341LXA-20
|
361LXA-20
|
2000
|
2.1
|
|
381LXB-30
|
341LXB-30
|
361LXB-30
|
3000
|
3.5
|
60
|
|
381LXB-50
|
341LXB-50
|
361LXB-50
|
5000
|
1.7
|
|
381LXC-65
|
341LXC-65
|
361LXC-65
|
6500
|
3.4
|
100
|
|
381LXC-99
|
341LXC-99
|
361LXC-99
|
10000
|
2
|
|
381LXC-160
|
341LXC-160
|
361LXC-160
|
16000
|
1
|
|
381LXD-250
|
341LXD-250
|
361LXD-250
|
25000
|
1
|
|
381LXD-400
|
341LXD-400
|
361LXD-400
|
40000
|
1
|
