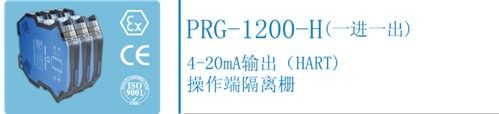

產品描述
操作端（HART）隔離式安全柵適用于智能（HART）閥門定位器、電/氣轉換器等，從安全側把標準4mA~20mA電流信號傳輸?shù)轿ｋU側，驅動現場的執行機構工作。同時HART 數字信號在安全側和危險側之間雙向通信，可以用HART手操器在安全側和危險側對智能（HART）閥門定位器、電/氣轉換器等進行操作。該產品需要獨立供電，（電源、輸入與輸出間全隔離）
●工作電源：20V-35VDC
●通道數：單通道
●功耗：約1.5W（24V供電，20mA輸出時）
●輸入信號范圍：4mA~20mADC，HART數字信號
●輸出信號范圍：4mA~20mADC，HART數字信號
●允許輸出負載能力：0-650Ω
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘連續
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃~+60℃
相對濕度：35%~85%RH
貯存溫度：-40℃~+80℃
●結構及外形尺寸
產品結構：35mm導軌卡裝式，ABS外殼材料
插拔式端子
外形尺寸：厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：接智能（HART）閥門定位器、電/氣轉換器，HART
雙向通信隔離傳輸，符合EMC標準
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作 用的介質
適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于智能（HART）閥門定位器、
電/氣轉換器
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

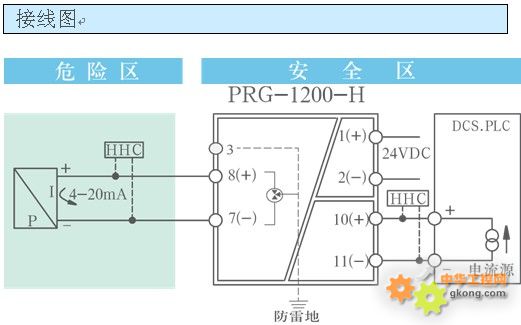

1. 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊
● 國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[Exia Ga]（ⅡC）
認證編號：CNEx12.0057
認證參數：端子（7-8）
Um = 250VAC/DC Uo = 28VDC Io = 93mA Po = 0.65W Lo = 2.4 mH Co = 0.05μF
注：1、在危險區和安全區不能同時使用HHC(HART手操器)
2、在危險區使用的HHC(HART手操器)必須經過 防爆認證
