2通道模擬量輸出：可以選擇電壓輸出和電流輸出兩種模式，其中電壓輸出0～5V、0～10V，電流輸出0～20mA、4～20mA
12位的高精度模擬量輸出
作為XD系列的特殊功能模塊，最多可在PLC主單元側連接10臺XD-E2AD模塊
一般規格
|
項 目 |
電壓輸出 |
電流輸出 |
|
模擬量輸出范圍 |
DC0～5V、0～10V |
0～20mA、4～20mA |
|
(外部負載電阻2KΩ~1MΩ) |
(外部負載電阻小于500Ω) |
|
數字輸入范圍
|
12位二進制數（范圍1~4095） |
|
分辨率 |
1/4096(12Bit);轉換數據以16進制形式存入PLC(12Bit) |
|
綜合精確度 |
0.8% |
|
轉換速度 |
3ms/1通道 |
|
模擬量用電源 |
DC24V±10%，100mA |

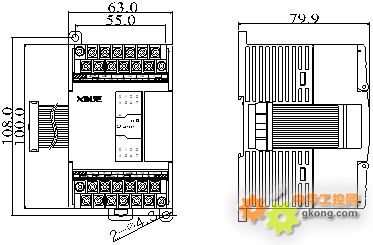

產品外形及尺寸（單位：mm）
|
