系列簡介及說明
投入式深井液位變送器是基于所測液體壓力與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件的壓阻效應，將壓力轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號。
投入式深井液位變送器, 由于與水泵同時潛入深井下工作,更換及提出檢查極為不易,因而在選材設計上考慮了耐水性、腐蝕性、抗拉影響等特種工況因素,并考慮了工作地點特殊性采用不銹鋼電纜連接，防水固線套 、密封圈 、密封膠、激光焊接等四級密封. 專用電纜及專門的水密封技術使 變送器高可靠、高穩定。
系列用途
. 泵站、深井、水庫、水渠等給水、排污工程
. 油田煤氣層的壓力和油位
. 船舶及海洋設備
. 地下水資源管理
產品特點
• 全不銹鋼激光焊接結構,高耐水性;
• 不銹鋼電纜連接,抗腐，抗拉, 耐磨;
• 過壓過流保護 ,反向極性保護;
• 穩定性高 ,抗干擾能力強;
• 專用安裝工具, 實用可靠;
• 自有知識產權和專利技術;
技術參數
| 量 程 |
300m～1000m內各量程 |
| 介質溫度 |
－20℃～70℃ |
| 環境溫度 |
－10℃～60℃ |
| 供電電壓 |
DC 24V（12V～32V） |
| 負載特性 |
電流輸出型≤500Ω
電壓輸出型: ≥3KΩ |
| 絕緣電阻 |
＞100MΩ |
| 準確度等級 |
A級:0.2級
B級:0.5級 |
| 非 線 性 |
±0.2％F.S |
| 遲滯性與可重 |
±0.1％F.S |
| 長期穩定性 |
±0.1%F.S/y |
| 熱力零點漂移 |
±0.03％F.S/℃ |
| 響應時間 |
≤50ms |
| 最大工作壓力 |
2倍量程 |
| 電氣連接 |
不銹鋼電纜連接 |
| 外部零件的材料 |
不銹鋼/316不銹鋼 |
| 殼體材料 |
不銹鋼/316不銹鋼 |
| 測量介質 |
油、水及其它與316不銹鋼兼容介質 |
| 防護等級 |
IP68 |

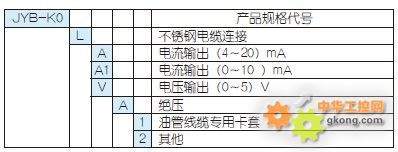

規格選型
