一、產品簡介
廈門才茂工業級Zigbee MODEM，型號CM201，按照工業控制應用惡劣環境要求設計，具有極強的抗干擾能力，功耗低，組網靈活，性能可靠穩定等優點和特性。產品內置信號放大功能，極大增強信號強度，最大傳輸距離可達2000米。產品支持RS232接口或者RS485接口，CM201可以將帶RS232串口/RS485接口的設備，轉換為Zigbee無線網絡通信的雙向轉換傳輸設備。才茂Zigbee MODEM CM201設備支持3種數據傳輸協議，根據用戶自己的實際需要進行選定，Zigbee CM201包括三種類型分別為：協調器(Coordinator)、 路由器(Router)、終端節點（End Device）。三種類型模式具備不同的網絡功能：當協調器模式時，CM201設備成為網絡的中心節點，負責網絡的發起組織、網絡維護和管理功能；當路由器模式時，CM201設備負責數據的路由中繼轉發；當終端節點模式時，CM201設備只進行本節點數據的發送和接收。在一個Zigbee應用網絡中，需要一個協調器和多個路由器或者終端節點組成。
該產品整機采用工業級設計，滿足苛刻的工業環境使用：產品工作溫度范圍達到-40ºC~+85ºC；產品通過了電力行業3000KV電力測試，有良好的電磁兼容性和良好的電磁抗干擾性；產品具有低功耗等特性，滿足適應低功耗環境。公司2010年被評為：“中國工控行業客戶滿意最佳供應商”。
本產品已廣泛應用于電力集中抄表、水表集中抄表、車庫管理、熱網監控、燃氣監控、水利監控、環保檢測、石油檢測、安防監控、氣象檢測以及地震監測等行業。

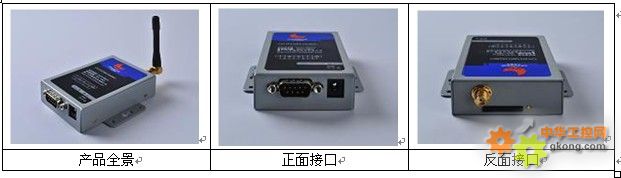

產品接口圖：

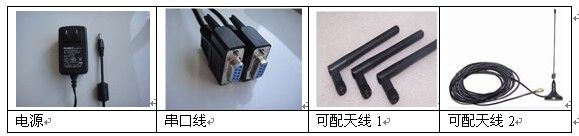

產品配件圖片：
注：產品所配天線數為1條
二、產品特性
工業級設計：
Ø 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
Ø 實時操作系統：內置實時操作系統。
Ø 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠。
Ø 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
Ø 串口ESD保護：串口RS232/RS485內置15KV ESD保護。
Ø 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域。
穩定可靠：
Ø 完善的協議棧：采用802.15.4，Zigbee2007pro無線協議棧。
Ø 多種工作模式選擇，使用方便、靈活。
Ø AT指令的系統配置和維護接口。
Ø EMC性能優異：特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
簡單易用：
Ø 產品出廠配置默認參數，客戶只需修改個別參數，就可以實現快速使用設備。
Ø 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
Ø 產品說明書提供快速配置說明，可以快速使用設備。
Ø 檢查軟件：通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速找出問題。
Ø 支持AT指令
Ø 設備功能完善同時簡單易用。
三、技術參數
接口類型：
|
項目 |
內容 |
|
串口 |
1個RS232串口
數據位： 8位
停止位：1、2位
校驗位：無校驗、奇校驗、偶校驗
串口速率：600bps ~ 115200bps
流控位：無流控、硬流控 |
|
RS485 |
支持雙線RS485通信接口 |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
|
電源接口 |
標準的3芯火車頭電源插座 |
|
指示燈 |
具有電源及通信指示燈 |
供電情況：
|
項目 |
內容 |
|
供電電壓 |
寬電壓設計，DC 5V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
|
|
DC9V/500mA |
|
通信電流 |
通信平均電流30mA@9V
峰值電流<50mA@9V |
注：可支持電池供電
物理特性：
|
項目 |
內容 |
|
外殼 |
采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
|
產品外形尺寸 |
81*55*20mm（不包括天線及固定件） |
|
產品包裝尺寸 |
298x226x60mm |
|
重量 |
0.41kg |
無線參數：
|
項目 |
內容 |
|
無線模塊 |
采用工業級無線模塊 |
|
射頻頻段 |
2405MHz～2480MHz |
|
通訊協議 |
IEEE 802.15.4 Zigbee2007pro |
|
網絡結構 |
點對點，點對多點，網狀 |
|
調制方式 |
DSSS(O-QPSK) |
|
傳輸速率 |
250Kbps |
|
通信范圍 |
空曠場合2000m(最大) |
|
尋址方式 |
64位IEEE地址，8位網絡地址 |
|
數據加密 |
128bit AES |
|
錯誤校驗 |
CRC16/32 |
|
信道接入方式 |
CSMA-CA和時隙化的CSMA-CA |
|
信道數量 |
16 |
|
發射功率 |
<20dBm |
|
接收靈敏度 |
<-98.8dBm |
其他參數：
|
項目 |
內容 |
|
工作溫度 |
-40 ºC ~+80ºC |
|
儲存溫度 |
-40 ºC ~+85ºC |
|
相對濕度 |
95%(無凝結) |

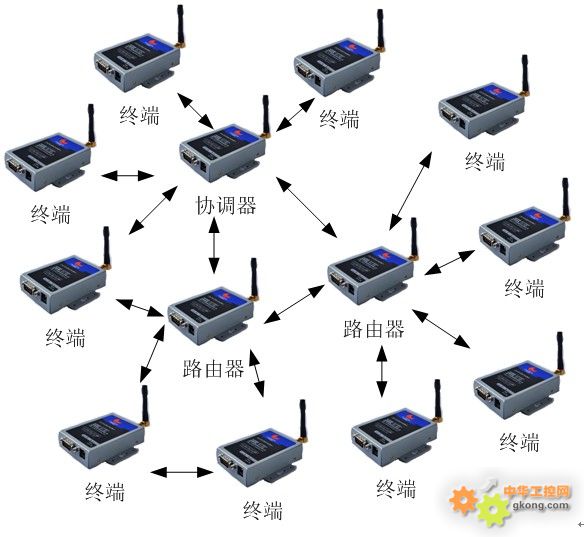

四、Zigbee 典型組網方式（網狀）：
