RS-232波特率轉換器
一、用途
波仕電子的BTL232型號RS-232波特率轉換器用于實現不同波特率的RS-232口的通信轉換。BTL232還可以與波仕的RS-232/485轉換器配合使用，可以實現RS-485的不同波特率之間的通信。BTL232是世界上最小的串口波特率轉換器。
二、硬件安裝

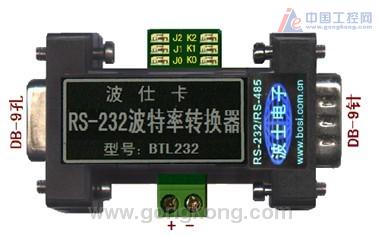

波仕BTL232串口波特率轉換器的外形為DB-9/DB-9轉接盒大小，如圖的產品左邊為DB-9孔的RS-232口，右邊為DB-9針的RS-232口，上邊為波特率設置的跳線，下面為5V電源接線端子。BTL232的左邊DB-9孔可以直接外插計算機的RS-232口，右邊的DB-9針引腳分配同計算機的RS-232口，但是都只有RXD、TXD、GND三根線。BTL232需要外接直流5V電源。外接5V電源要求5V(±0.5V) 50mA，產品配套有5V微型開關穩(wěn)壓電源。
三、性能特點
波仕電子的BTL232的兩邊的串口可以分別獨立設置波特率，見下表。0-斷開，1-短路。
注意每次更改跳線新設置波特率后必須重新加電源才能生效。
|
DB-9孔RS-232口波特率設置 |
|
DB-9針RS-232口波特率設置 |
|
J2 |
J1 |
J0 |
波特率 |
K2 |
K1 |
K0 |
波特率 |
|
0 |
0 |
0 |
1200 |
0 |
0 |
0 |
1200 |
|
0 |
0 |
1 |
2400 |
0 |
0 |
1 |
2400 |
|
0 |
1 |
0 |
4800 |
0 |
1 |
0 |
4800 |
|
0 |
1 |
1 |
9600 |
0 |
1 |
1 |
9600 |
|
1 |
0 |
0 |
19200 |
1 |
0 |
0 |
19200 |
|
1 |
0 |
1 |
38400 |
1 |
0 |
1 |
38400 |
|
1 |
1 |
0 |
57600 |
1 |
1 |
0 |
57600 |
|
1 |
1 |
1 |
115200 |
1 |
1 |
1 |
115200 |
