【產品特點】
l 模塊化結構設計，可方便地實現輸出功能組態；
l 低功耗設計，高輸入阻抗的信號輸入方案；
l 完善的輸入輸出保護功能，可靠性高；
l 簡潔的接線方案，成套設計、現場安裝方便；
l 具備電量查看功能；
【技術指標】
|
準確度等級 |
電壓、電流：0.2級；有功功率、無功功率、功率因數：0.5級；頻率：0.1級 |
|
開關量輸出 |
可實現超限報警，上下限報警由同一繼電器輸出，觸電容量AC250V/2A、DC30V/2A |
|
模擬量輸出 |
可實現變送輸出，規格DC0~10mA、0~20mA，0.5級，負載電阻≤500Ω |
|
通訊方式 |
RS-485串行通訊，標準MODBUS_RTU通訊協議，波特率1200bps~19200bps可設置 |
|
電磁兼容 |
靜電放電抗擾度：4級（GB/T17626.2）；電快速瞬變脈沖群抗擾度：2級（GB/T17626.4）；浪涌（沖擊）抗擾度；4級（GB/T17626.5） |
|
安全特性 |
絕緣強度：輸入、輸出、輔助電源之間AC 2.5kV，1min；絕緣電阻：＞100MΩ |
|
工作環境溫度 |
-10℃~+55℃ |
|
儲存溫度 |
-25℃~+75℃ |
【應用領域】
廣泛應用于MNS、GGD、GCS、GCK、Artu、Blokset、等低壓柜型，同時可用于中置柜、六氟化硫柜等高壓柜。
選型表
|
型 號 |
可選外形代號 (單位：mm) |
可選輔助功能 |
顯示方式 |
測量參數
（可查看參數） |
|
1
（96×96） |
2
（96×48） |
3
（72×72） |
4
（48×48） |
報警
輸出 |
變送
輸出 |
RS485
通訊 |
LED |
|
WBU523□-2/3□ |
√ |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3U（F） |
|
WBI523□-3□ |
√ |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3I（F） |
|
WBC521□-2/3□ |
√ |
√ |
√ |
√ |
1 |
1 |
1 |
1 |
COSΦ（F） |
|
WBP521□-2/3□ |
√ |
√ |
√ |
|
1 |
1 |
1 |
1 |
P（U、I、F、Q） |
|
WBP523□-2/3□ |
√ |
√ |
√ |
|
1 |
1 |
1 |
3 |
P（U、I、F、Q） |
|
WBQ521□-2/3□ |
√ |
√ |
√ |
|
1 |
1 |
1 |
1 |
Q（U、I、F、P） |
|
WBQ523□-2/3□ |
√ |
√ |
√ |
|
1 |
1 |
1 |
3 |
Q（U、I、F、P） |
|
WBU523□-□ |
√ |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3U |
|
WBI523□-□ |
√ |
√ |
√ |
√ |
1 |
1 |
1 |
1 |
3I |
|
…… |
|
|
|
|
|
|
|
|
|
注：輔助功能下的數字表示該項功能可提供的路數，顯示方式LED下的數字表示LED的排數。

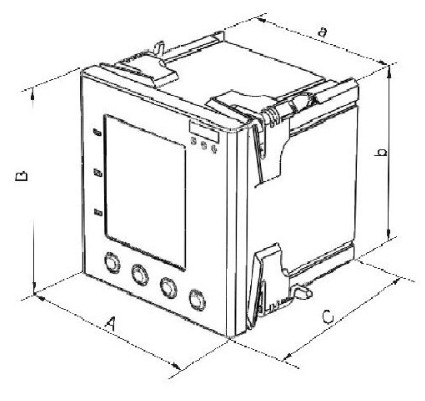

外形圖
外形及安裝尺寸
|
外形代號 |
面板尺寸（寬A×高B×深C）
單位：mm |
殼體尺寸（寬a×高b）
單位：mm |
開孔尺寸（寬×高）
單位：mm |
|
1 |
96×96×90 |
90×90 |
92×92 |
|
2 |
96×48×90 |
90×44 |
92×45 |
|
3 |
72×72×90 |
66×66 |
68×68 |
|
4 |
48×48×90 |
44×44 |
45×45 |
|
5 |
120×120×90 |
112×112 |
116×116 |
Ø 訂貨：須寫明產品名稱、型號、規格（包括測量網絡、互感器變比、被測量的標稱值、顯示方式等信息）和數
量；用戶應對工作電源作出說明或默認為AC 220V，否則就是不完整的。
Ø 例1：三相數顯交流電壓表、外形96×96、外附電壓互感器10kV/100V、工作電源220V、
數量500臺。
標記：三相電壓表 WBU5231-3、10kV/100V、500臺。
Ø 例2：三相數功率因數表、外形72×72、三相三線制、外附電壓互感器 */100V、電流互感器 */5A、帶
RS485通訊接口、工作電源220V、數量100臺。
標記：三相功率因數表WBC5213-2T、*/100V、*/5A 、100臺。
Ø 例3：三相數顯有功功率表、外形96×96、三相四線制、單排顯示、外附電壓互感器 10kV/100V、電流
互感器 10kA/5A、帶繼電器報警功能與RS485通訊接口、工作電源220V、數量10臺。
標記：三相功率表WBP5211-3KT、10kV/100V、10kA/5A、10臺。
