1 概述
DDS/DDSF1352、DTS/DTSF/DTSD1352（ADL）系列導軌式安裝電能表是安科瑞電氣集多年的電表設計經驗，所推出的新一代微型電能表。
該電能表采用LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。
該電能表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215、GB/T 17883和電力行業標準DL/T 614對電能表的各項技術要求。
2 產品規格
| 產品型號 |
準度等級 |
額定電壓 |
電流規格 |
脈沖常數 |
| DDS1352（ADL10） |
1 |
220V |
5(30)A |
3200 imp/kWh |
| DDSF1352 |
1.5(6)A |
12800imp/kWh |
| (ADL100) |
5(20)A |
3200 imp/kWh |
| |
10(40)A |
1600 imp/kWh |
| |
20(80)A |
800 imp/kWh |
| DTS1352/ |
1 |
3×220/380V |
3×1.5(6)A |
6400imp/kWh |
| DTSF1352 |
3×5(20)A |
1600imp/ kWh |
| (ADL300) |
3×10(40)A |
800imp/ kWh |
| |
3×20(80)A |
400imp/ kWh |
| DTSD1352 |
0.5 |
3×220/380V |
3×1.5(6)A |
6400imp/kWh |
| (ADL3000) |
3×5(20)A |
1600imp/ kWh |
| |
3×10(40)A |
800imp/ kWh |
| |
3×20(80)A |
400imp/ kWh |
3 技術參數
| 項目 |
技術指標 |
| DDS1352 |
DDSF1352 |
DTS/DTSF1352 |
DTSD1352 |
| （ADL10） |
（ADL100） |
（ADL300） |
（ADL3000） |
| 精度等級 |
有功：1級 |
有功:0.5級無功：1級 |
| 額定電壓Un |
220V |
3×220/380V |
| 電流規格 |
5(30)A |
1.5(6)A、5(20)A、10(40)A、20(80)A |
| 工作電壓 |
正常工作電壓范圍：0.9～1.1Un， |
| 極限工作電壓范圍：0.7～1.2Un |
| 參比頻率 |
45Hz或65Hz |
| 起動電流 |
直接接入 |
0.004Ib |
| 經CT接入 |
0.002In |
| 功耗 |
電壓線路 |
小于等于5VA/相 |
| 電流線路 |
小于4VA/相 |
| 電能脈沖輸出 |
脈沖寬度：80ms±20ms |
| 光耦隔離，集電極開路輸出 |
| 數字通信 |
RS485，MODBUS-RTU（其他協議可定制） |
| 時鐘誤差 |
小于等于0.5s/d |
| 溫度范圍 |
正常工作溫度：-10℃～+45℃， |
| 極限工作溫度：-20℃～+55℃， |
| 存儲溫度： -40℃～+70℃ |
| 相對濕度 |
小于等于95％（無凝露） |
| 外型尺寸（長×寬×高） |
18.0×90.3×63.1(mm) |
76×89×74（mm） |
126×89×74（mm） |
| 平均無故障工作時間 |
大于等于50000 |
4 安裝與接線
4.1安裝外形圖及接線圖
4.1.1 外形尺寸（單位:mm）
�。�1）DDS1352(ADL10)
正視圖 側視圖

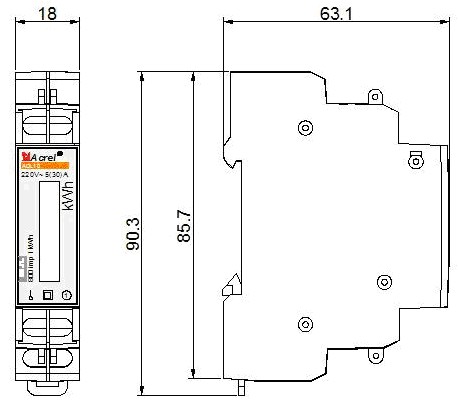

圖1 DDS1352(ADL10)外形圖
�。�2）DDSF1352(ADL100)
正視圖 側視圖
圖2 DDSF1352(ADL100)外形圖
�。�3）DTS1352/DTSF1352(ADL300)
正視圖 側視圖

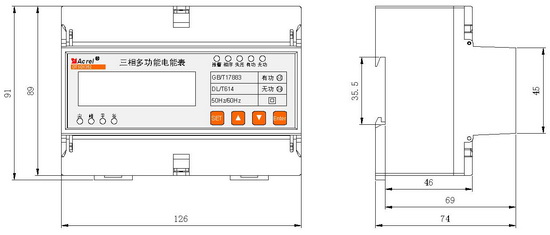

圖3 DTS1352/DTSF1352(ADL300)外形圖
（4）DTSD1352(ADL3000)
正視圖 側視圖

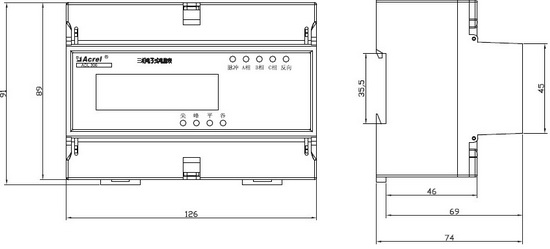

圖4 DTSD1352外形圖
4.1.2 安裝圖
DDS1352、DDSF1352、DTS/DTSF1352、DTSD1352(ADL)系列導軌式安裝電能表采用35mm標準導軌安裝方式，如下圖5

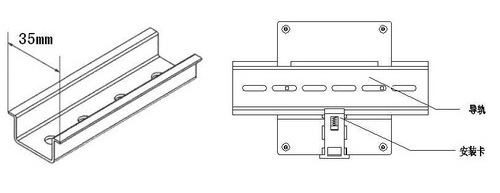

圖5 安裝圖
4.1.3 接線圖
DDS1352（ADL10）、DDSF1352（ADL100）、DTS/DTSF1352（ADL300）、DTSD1352（ADL3000）導軌式安裝
電能表支持直接接入和經電流互感器CT接入兩種接線方式，DDS1352（ADL10）支持直接接入方式。
（1）DDS1352(ADL10)

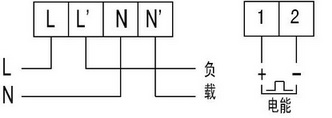

圖6 直接接入
�。�2）DDSF1352(ADL100)

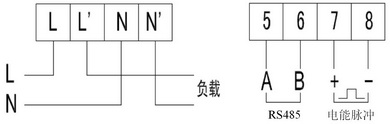

圖7 直接接入

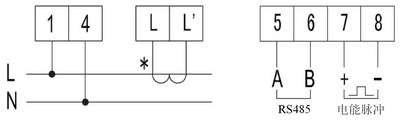

圖8 經CT接入
�。�3）DTS/DTSF1352(ADL300)
圖9 三相四線直接接入

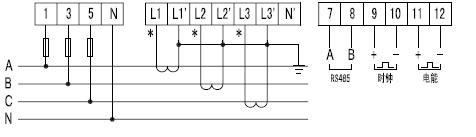

圖10 三相四線經CT接入
�。�4）DTSD1352(ADL3000)
圖11 三相四線直接接入

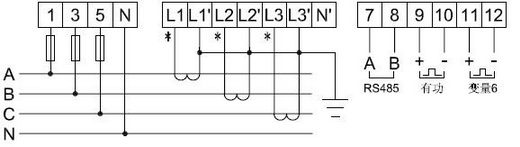

圖12 三相四線經CT接入
注：實際接線時請以儀表側接線圖為準，其中，ADL3000的接線圖中變量6表示無功脈沖和時鐘脈沖的可選項，根據需要選擇相應的接線圖。
4.2 安裝注意事項及方法
4.2.1 電能表應裝在室內通風干燥的地方，采用35mm標準導軌方式安裝。
4.2.2 安裝接線時應按照電能表側面的接線圖進行接線，最好用銅接線頭接入。對于直接接入式電能表接線時應注意進線和出線方向，并將螺釘擰緊，避免因接觸不良而引起電能表工作不正常；經電流互感器接入式的電能表接線時應注意電流互感器次級的極性。
