1 概述
BA系列產品主要用于工廠自動化領域。產品采用高精度、低功能耗微型測量互感器及先進電子電路，采集電網中交流電流信號，經隔離變送輸出線性直流模擬信號。
產品符合GB/T13850-1998、GB1208-1997。

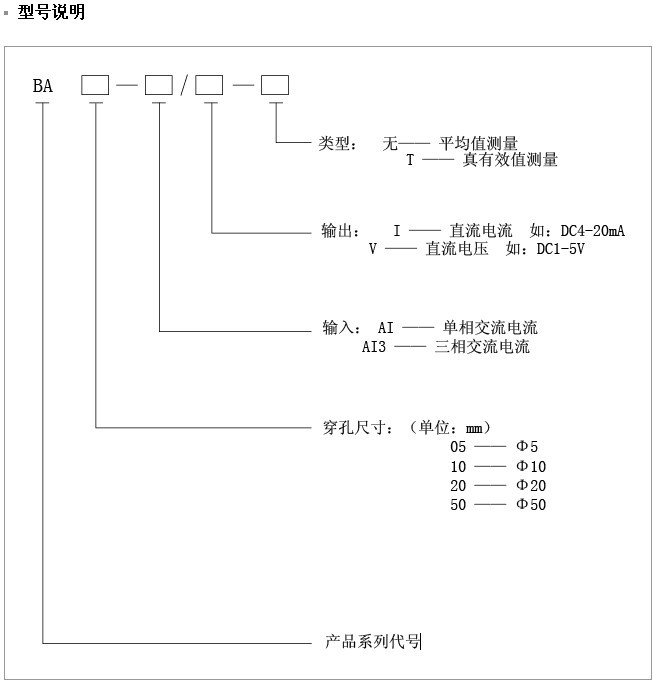

2 型號說明

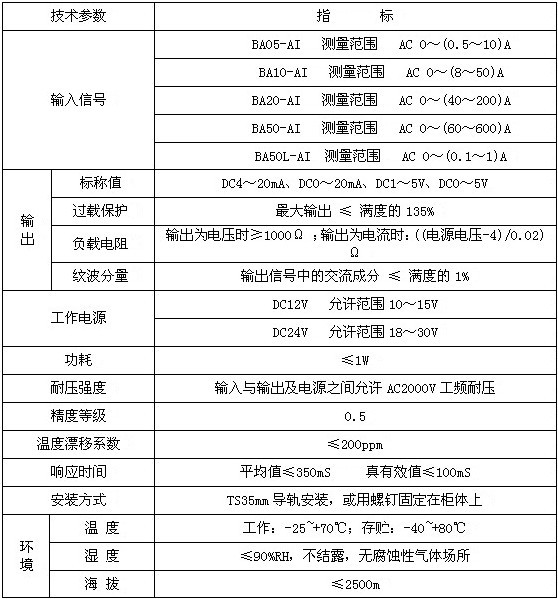

3 技術指標
4 產品規格
|
|
|
|
|
|
|
|
| BA05 電流傳感器 |
|
BA10 電流傳感器 |
|
BA20 電流傳感器 |
|
BA50 電流傳感器 |

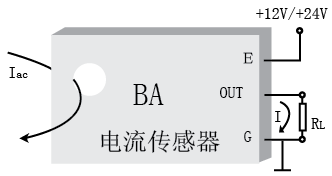

5 接線示例
如圖一所示：穿心輸出lac,
電流輸出型（OUT：ldc）傳感器的輸出為共地電流源；
電壓輸出型（OUT：Vdc）傳感器的輸出為共地電壓源
圖中RL是用戶負載，輸出為電流時，負載≤400Ω；輸出為電壓時，負載為≥lkΩ
6 訂貨范例
型 號：BA05-AI/1
輔助電源：DC12V
輸 入：AC5A
輸 出：DC4-20mA
精 度：0.5
可簡寫成：BA05-AI/1 DC12V AC5A/DC4~20mA-0.5
