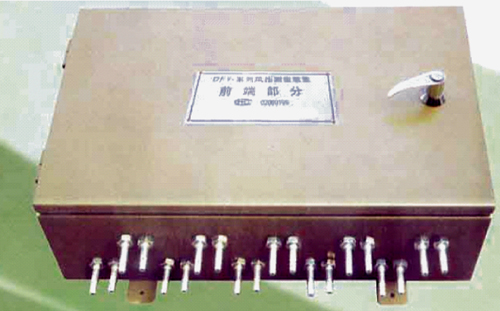

DFY型風/煙壓測量裝置采用高精度、超低溫漂（溫度自動補償）微差壓傳感器。
主要技術指標
測量介質：空氣和其他氣體
測量范圍：差壓：0～10KPa
正壓：0～25KPa
負壓：0～-25KPa或-25～0KPa
正負壓：-25～25KPa
輸出電流：4～20mA/600Ω
精度：0.5級
供電電源：220VAC或24VDC
功耗：每路不大于3VA
環境溫度：-10～50℃
測量通道數：根據用戶需要，任意組合
二、選型說明
DFY型風/煙壓測量裝置安裝要求:
風/煙壓測量裝置采用墻掛式安裝；無特殊要求。

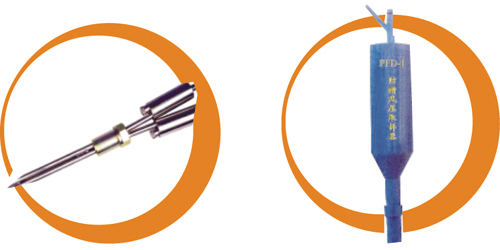

取樣器
（一）靠背管:
靠背管安裝要求:
1、 靠背管安裝處的母管應是水平或垂直狀態。
2、 靠背管距離母管彎頭≥2米。
3、 靠背管插入深度背靠管斜面中心在母管軸心。
4、 靠背管必須垂直于母管安裝。
（二）DFY防堵取樣器:
測量含粉塵的氣體，粉塵下落到取樣筒下端，經過
三層特殊要求的防堵機構，層層對流再回落，層層進行
分離含固粉塵，由于粉塵的比重大于氣體，粉塵下落到
取樣筒錐端直至取樣容器，得到的凈化氣體可以被DFY
型多路風壓測量裝置獲得正確的測量，以至達到防堵風
壓取樣的目的。
安裝要求：
1、取樣器必須垂直安裝見圖（一）
2、當直接垂直安裝在工藝管道或設備上有困難時，請
接 長取樣管，接長管采用11/2煤氣管，接長管與水平
面的夾角應大于或等于600，取樣器本身必需垂直安裝。見圖（二）。
3、在有條件時，用11/2煤氣管垂直接長原引出管300mm后再用ф14×2無縫鋼管引至儀表。
（三）FDE系列補償式風壓測量防堵裝置
FDE系列補償式風壓測量防堵裝置是我公司引進福斯特惠勒（Foster Wheeler）公司技術，
并結合國內實際情況，進行開發改進的產品。該產品根據流體力學的原理研制而成，徹底解決
了鍋爐測壓管的堵塞和測量不準問題，給鍋爐的安全運行提供了有效的數據保證。
主要特點及技術指標
1 、主要特點
系統中增加了壓力補償裝置，對零位值和滿量程值、線性值進行了數學推導，對不堵塞區、
不燒毀區、補償器線性化處理。 調整準確、結構可靠，沒有故障。
吹掃的壓力大于被測的壓力，徹底解決了多粉塵和高溫狀態下壓力測量管路的堵塞和燒毀問題。
采用了調壓穩壓器，確保流量控制器輸出流量的穩定，長時間可靠運行。
整體設計沒有磨損元件，可保證在惡劣的環境條件下長期穩定的工作。
該產品省去了人工定時吹掃，通管路繁瑣的體力，提高了設備運行的可靠性和安全性。
控制箱防護等級達 IP56 ，便于安裝，易于維護，調節整定方便。
2 、技術指標
測量誤差： ≤ 0.5mmH 2 O
內反吹耗氣量： 3Nm 3 /h （單測點，可調）
外吹掃耗氣量： 1m 3 /h
使用環境溫度： -25 ～ 80 ℃
提供氣源壓力≤1MPa
型號規范
FDE-(1)-(2)-(3)
(1)共幾路測點吹氣用，可選1－4
(2)箱體材質：1、冷軋鋼板；2、不銹鋼
(3)吹掃器材質：1、無縫管；2、不銹鋼
